Man ProCon Streamline Montage-Betrieb-Wartung Seite 16

2. Montage

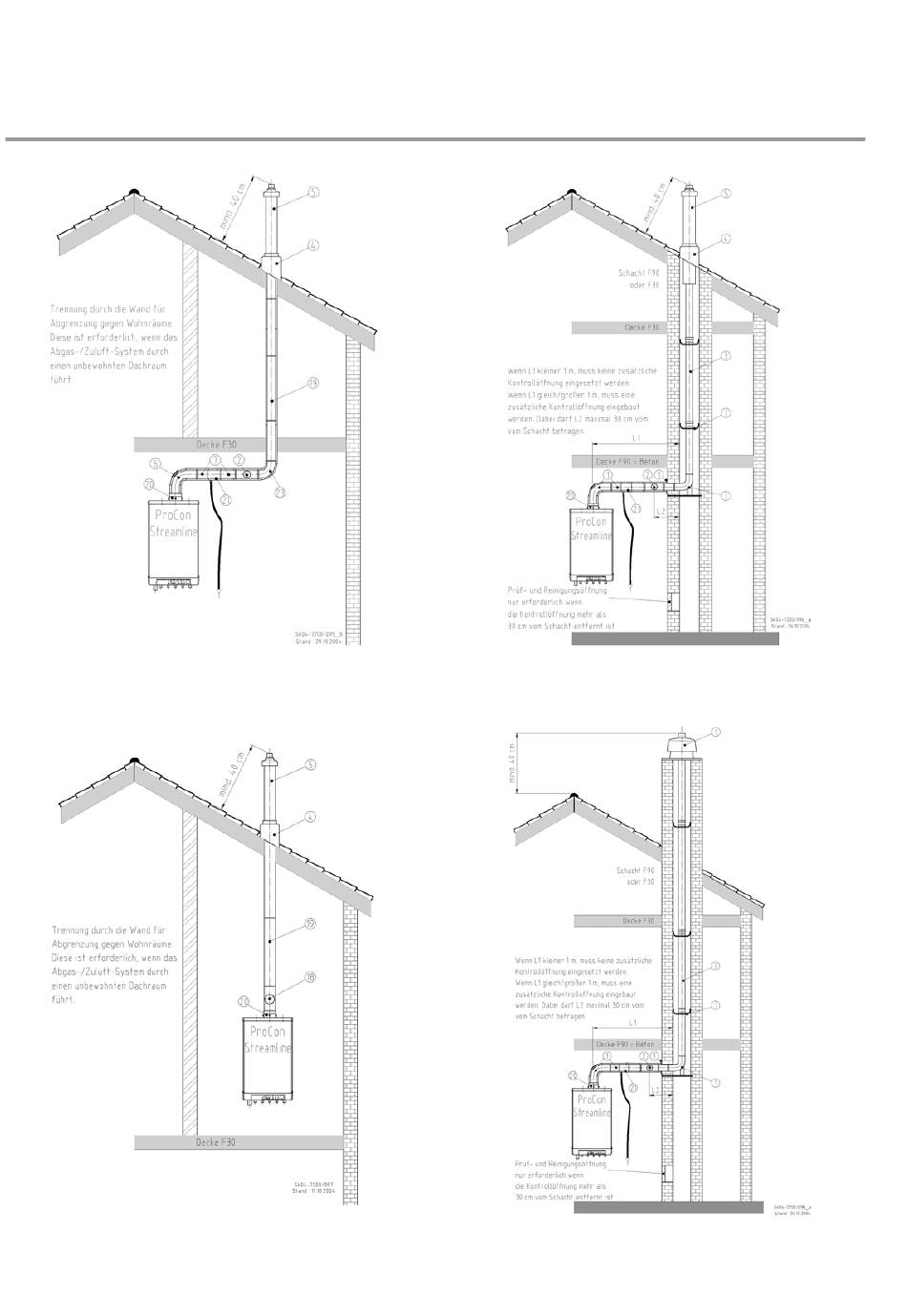

Abb. 11: Installationsbeispiel C
Raumluftunabhängiger Betrieb, Dachheizzentrale mit Luft-
Abgas-Rohrsystem senkrecht durch eine Decke und eine
Dachhaut
Abb. 12: Installationsbeispiel C
Raumluftunabhängiger Betrieb, Dachheizzentrale mit der
Durchführung senkecht durch ein Schrägdach
16
33X
33X
Abb. 13: Installationsbeispiel C
Raumluftunabhängiger Betrieb, Luft-Abgas-System im
Schacht und Luft-Abgas-Rohrsystem mit Dachdurchführung
Abb. 14: Installationsbeispiel C
Raumluftunabhängiger Betrieb, Abgasrohr im Schacht
ProCon Streamline
33X
33X
