ProCon Streamline
3.7
Einstellung maximale Heizleistung
Die maximale Heizleistung wird werkseitig, wie im Parameter 3,
voreingestellt. Wenn für die Heizung mehr oder weniger Leis-
tung erforderlich ist, kann die Höchstleistung der Heizung ge-
ändert werden (s. Einstellung Parameter 3).
3.8
Einstellung der Heizkennlinie
Beim Anschluss des Außenfühlers wird die Vorlauftemperatur je
nach Außentemperatur automatisch entsprechend der einge-
stellten Heizkurve geregelt.
Die max. Vorlauftemperatur (T
mit der Temperatureinstelltaste vorgegeben. Die Steigung der
Heizkurve wird mit den Parametern 6 und 7 in der Heizungs-
fachmannebene eingestellt (s. Kap. 3.7). Die min. Vorlauftempe-
ratur (T
) wird in der Heizungsfachmannebene mit dem Para-
min
meter 5 eingestellt.

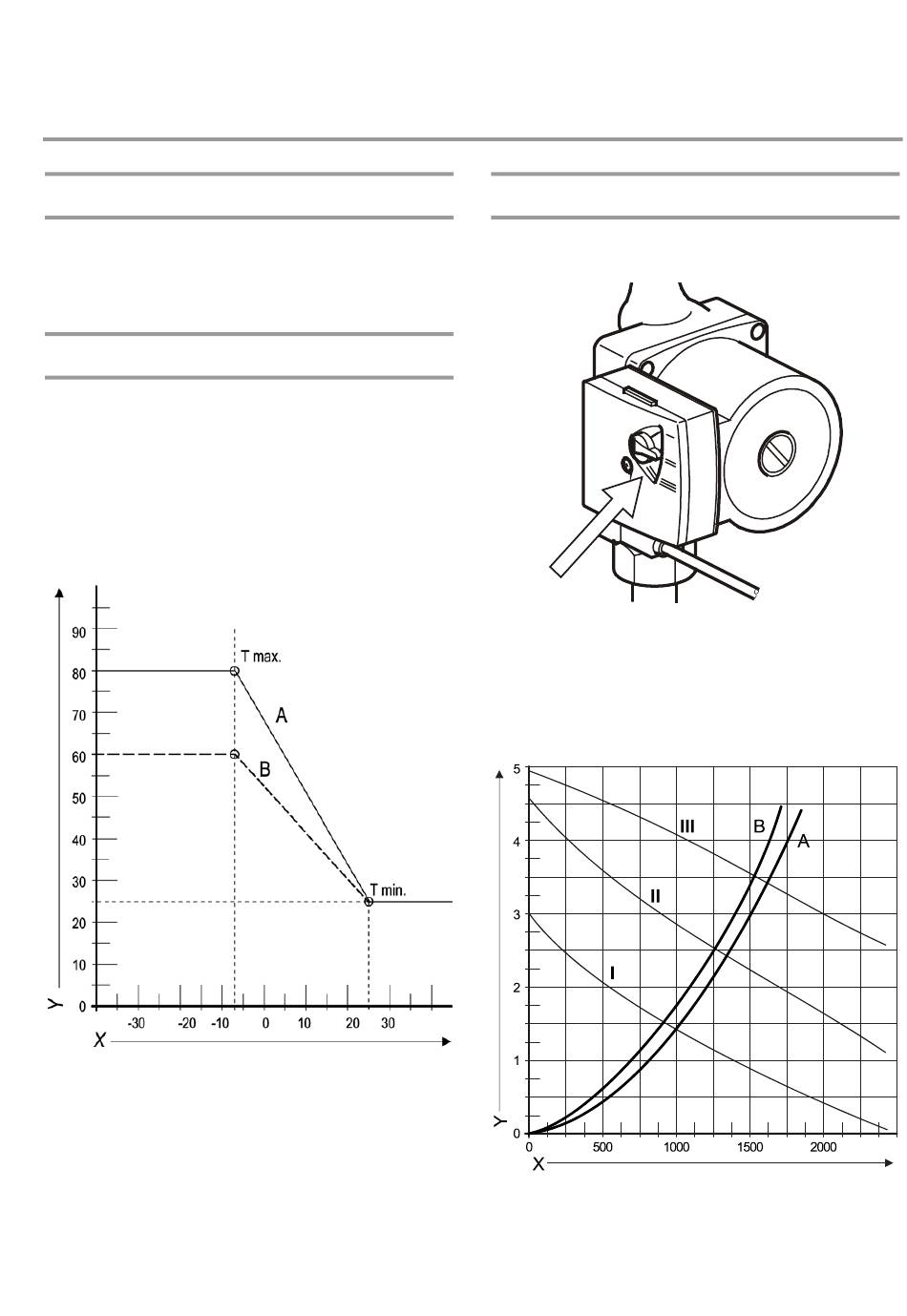

Abb. 26: X. T Außen in °C
Y. T Vorlauf in °C
A. Einstellung ab Werk
B. Beispiel
) wird in der Endbenutzerebene
max
3. Inbetriebnahme
3.9
Einstellung Pumpe
Der Schalter für die Einstellung der Pumpenförderhöhe befindet
sich auf dem Anschlusskasten der Kesselpumpe.
Abb. 27:
-
Stellen Sie die Förderhöhe je nach eingestellter Höchstleis-
tung und dem wasserseitigen Widerstand der Anlage ein (s.
Abb. 27).
-
Prüfen Sie die Temperaturdifferenz zwischen Vor- und Rück-
laufleitung des Gerätes. Die Differenz soll ungefähr 20°C
betragen.
Abb. 28: A ProCon Streamline 16 H und 16/24 S:
B ProCon Streamline 25 H und 25/32 S
I Stufe 1
II Stufe 2
III Stufe 3
X Volumenstrom in l/h
Y Hydraulischer Wiederstand in mWS
25
