ProCon Streamline

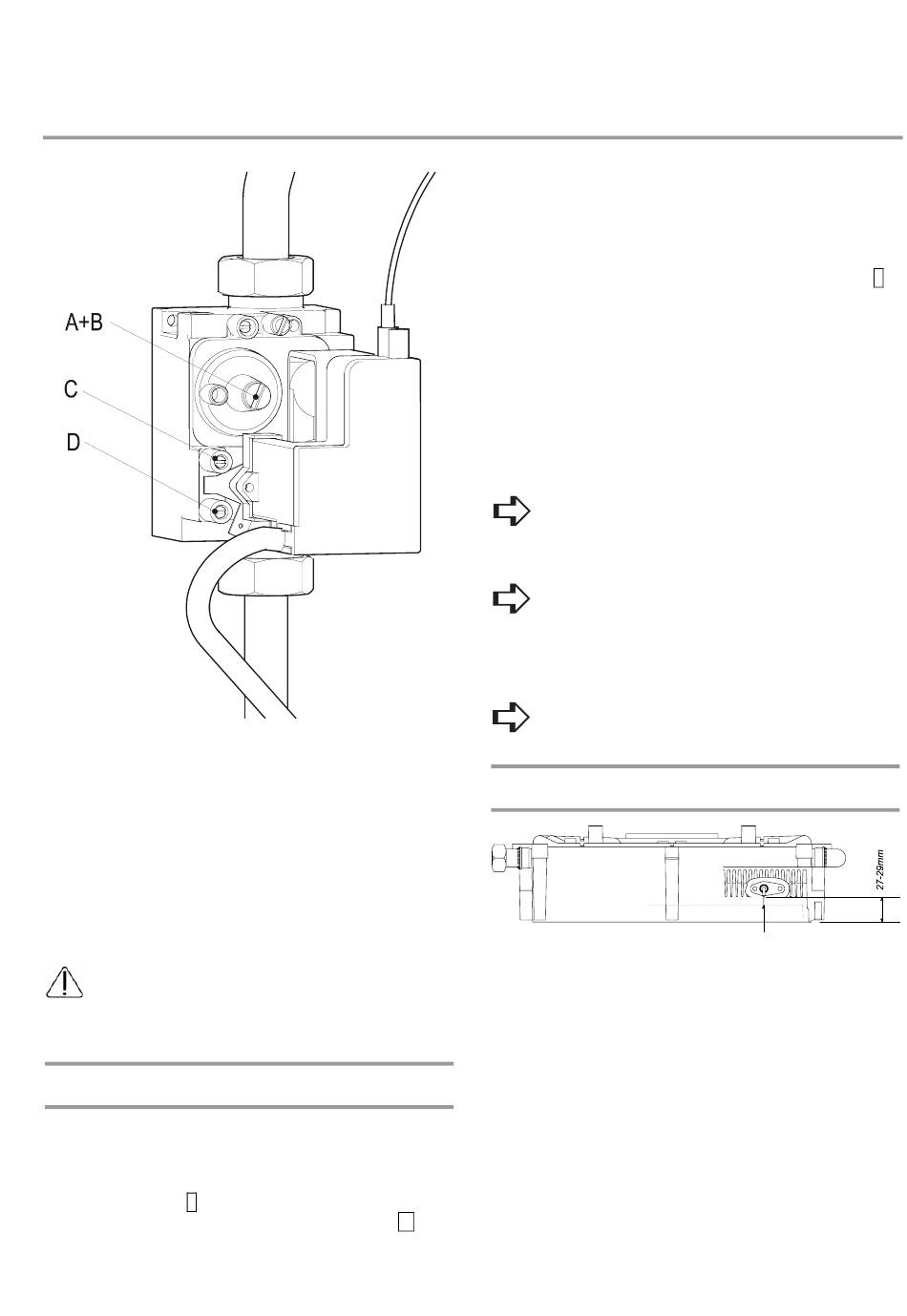

Abb. 30: A. Abdeckschraube
B. Justierschraube für Kleinlast (Inbus-Schlüssel 4 mm)
C. Off-Set-Druckmessnippel
D. Messnippel Gasvordruck
-
Entfernen Sie die Abdeckkappe (A) mit einem Schlitzschrau-
bendreher.
-
Stellen Sie mit dem Inbusschlüssel (4 mm) die Justier-
schraube (B) auf den korrekten CO
höher, linksherum niedriger).
-
Montieren Sie sofort nach dem Messen und Einstellen die
Abdeckkappe (A) an der Gasarmatur. Verschließen Sie die
Messöffnung am Abgasstutzen.
Kontrollieren Sie die Messnippel der Gasarmatur auf Gas-
dichtheit.
-
Montieren Sie den Gehäusedeckel des Gerätes.
3.12 Inbetriebnahme des Gerätes
Nachdem diese Arbeiten ausgeführt sind, darf das Gerät in Be-
trieb genommen werden.
-
Nach Einschalten der Netzsicherung, führt das Gerät selbst
eine Kontrolle aus: 2 (auf Service-Display).
Danach befindet sich das Gerät im Standby-Modus - (auf
Service-Display).
-Wert ein.(rechtsherum
2
3. Inbetriebnahme
-
Drücken Sie die Ein-/Aus-Taste, um das Gerät in Betrieb zu
nehmen.
-
Stellen Sie die Förderhöhe der Kesselpumpe gem. Kap. 3.9
ein.
-
Stellen Sie den Raumthermostat höher ein als die Raum-
temperatur. Das Gerät wechselt jetzt in den Heizbetrieb: 5
auf dem Service-Display.
-
Heizen Sie die Anlage und das Gerät auf ungefähr 80°C auf.
-
Stellen Sie die max. Heizleistung gem. Kap. 3.7 ein (Parame-
ter 3).
-
Schalten Sie das Gerät aus.
-
Entlüften Sie das Gerät und die Anlage nach dem Abkühlen.
(Ggf. nachfüllen.)
-
Kontrollieren Sie die Brauchwasserfunktion.
-
Weisen Sie den Anlagenbetreiber in die Bedienung des Ge-
rätes ein.
Die Kesselpumpe läuft bei jeder Wärmeanforderung der
Heizung. Die Pumpe hat eine Nachlaufzeit von 1 Minute.
Die Nachlaufzeit kann ggf. geändert werden (s. Einstellungen Para-
.
meter 8)
Außerdem läuft die Pumpe automatisch 1 Mal innerhalb von
24 Std. für jeweils 10 Sek., um ein Festsetzen der Pumpe zu
verhindern. Dieses automatische Einschalten der Pumpe findet zum
Zeitpunkt der letzten Wärmeanforderung statt. Um diesen Zeitpunkt
zu ändern, muss zu dem gewünschten Zeitpunkt der Raumthermos-
tat kurz auf eine höhere Temperatur geschaltet werden.
Für die Warmwasserbereitung läuft die Pumpe nicht.
3.13 Zündelektrodeneinstellung
Abstand Brenneroberfläche ca. 4,5 mm
Abb. 31:
