Bedienkonzept
17
16
15
14

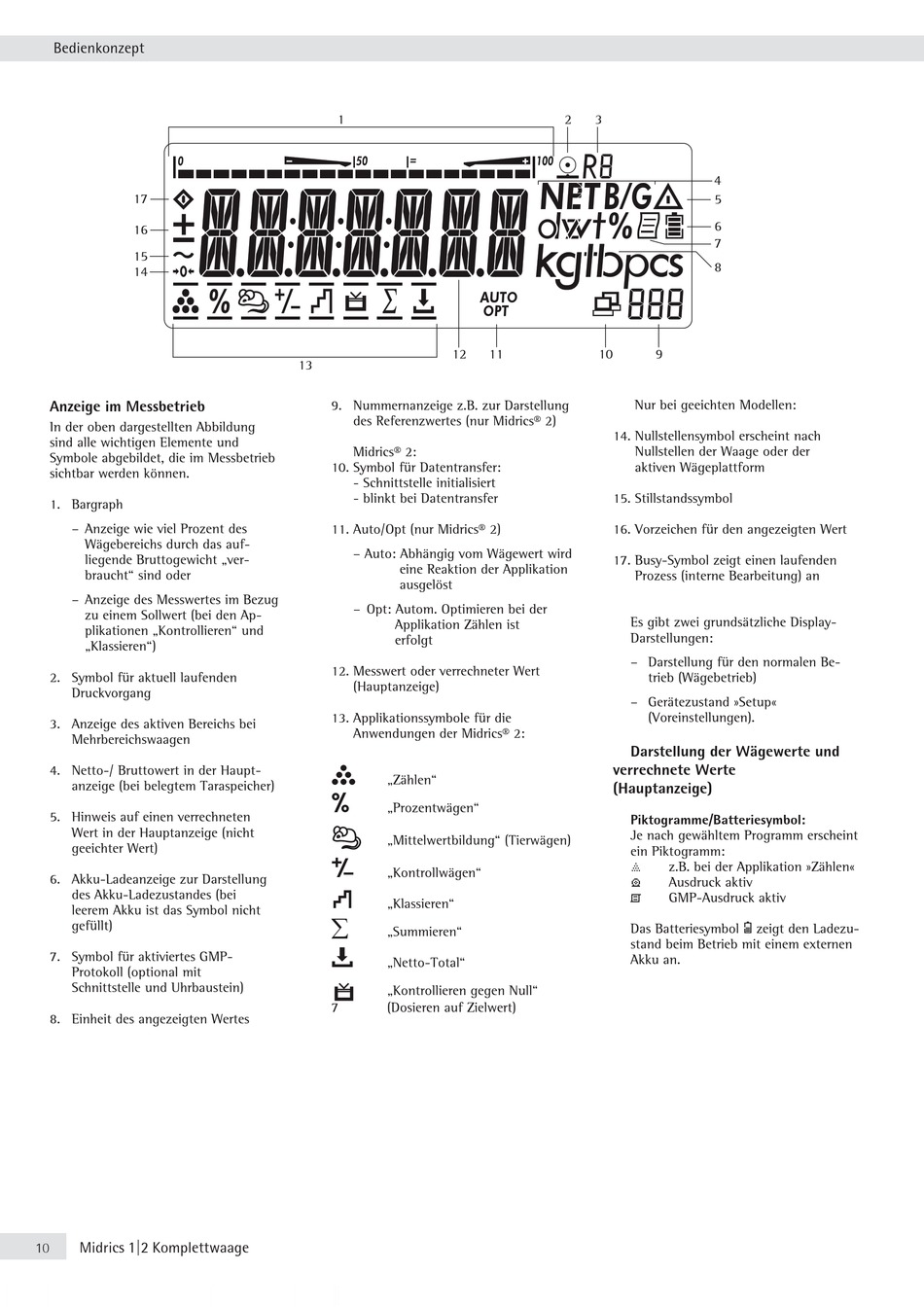

Anzeige im Messbetrieb
In der oben dargestellten Abbildung
sind alle wichtigen Elemente und
Symbole abgebildet, die im Messbetrieb
sichtbar werden können.
1. Bargraph
– Anzeige wie viel Prozent des
Wägebereichs durch das auf-
liegende Bruttogewicht „ver-
braucht" sind oder
– Anzeige des Messwertes im Bezug
zu einem Sollwert (bei den Ap-
plikationen „Kontrollieren" und
„Klassieren")
2. Symbol für aktuell laufenden
Druckvorgang
3. Anzeige des aktiven Bereichs bei
Mehrbereichswaagen
4. Netto-/ Bruttowert in der Haupt-
anzeige (bei belegtem Taraspeicher)
5. Hinweis auf einen verrechneten
Wert in der Hauptanzeige (nicht
geeichter Wert)
6. Akku-Ladeanzeige zur Darstellung
des Akku-Ladezustandes (bei
leerem Akku ist das Symbol nicht
gefüllt)
7. Symbol für aktiviertes GMP-
Protokoll (optional mit
Schnittstelle und Uhrbaustein)
8. Einheit des angezeigten Wertes
Midrics 1|2 Komplettwaage
10
1
13
9. Nummernanzeige z.B. zur Darstellung
des Referenzwertes (nur Midrics® 2)
Midrics® 2:
10. Symbol für Datentransfer:
- Schnittstelle initialisiert
- blinkt bei Datentransfer
11. Auto/Opt (nur Midrics® 2)
– Auto: Abhängig vom Wägewert wird
eine Reaktion der Applikation
ausgelöst
– Opt: Autom. Optimieren bei der
Applikation Zählen ist
erfolgt
12. Messwert oder verrechneter Wert
(Hauptanzeige)
13. Applikationssymbole für die
Anwendungen der Midrics® 2:
Z
„Zählen"
L
„Prozentwägen"
V
„Mittelwertbildung" (Tierwägen)
O
„Kontrollwägen"
W
„Klassieren"
∑
„Summieren"
R
„Netto-Total"
„Kontrollieren gegen Null"
7 (Dosieren auf Zielwert)
2 3
12 11 10
Nur bei geeichten Modellen:
14. Nullstellensymbol erscheint nach
15. Stillstandssymbol
16. Vorzeichen für den angezeigten Wert
17. Busy-Symbol zeigt einen laufenden
Es gibt zwei grundsätzliche Display-
Darstellung der Wägewerte und
verrechnete Werte
(Hauptanzeige)
Piktogramme/Batteriesymbol:
Je nach gewähltem Programm erscheint
Das Batteriesymbol
4
5
6
7
8
9
Nullstellen der Waage oder der
aktiven Wägeplattform
Prozess (interne Bearbeitung) an
Darstellungen:
– Darstellung für den normalen Be-
trieb (Wägebetrieb)
– Gerätezustand »Setup«
(Voreinstellungen).
ein Piktogramm:
A
z.B. bei der Applikation »Zählen«
S
Ausdruck aktiv
T
GMP-Ausdruck aktiv
b
zeigt den Ladezu-
stand beim Betrieb mit einem externen
Akku an.
