Blende
Lautsprecher
Regler
Lautsprecher
Regler
Mikrofon
PES-Platine
Klingeltaste
Interne
:BUS-Brücke
DIP-Schalter
Leser-Platine
Codier-
Schalter
Programmier-
taster
LED
(Status-)
Versorgungsspannung:
Gehäuse:
Abmessung (mit 4 / 6 / 8 / 10 Klingeltasten):
Gewicht (tPES04)
Zulässige Einsatz-Temperatur:
Elektronischer Schlüssel Typ:
Ruhestromaufnahme:
Belastbarkeit Relaiskontakt:
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911
5

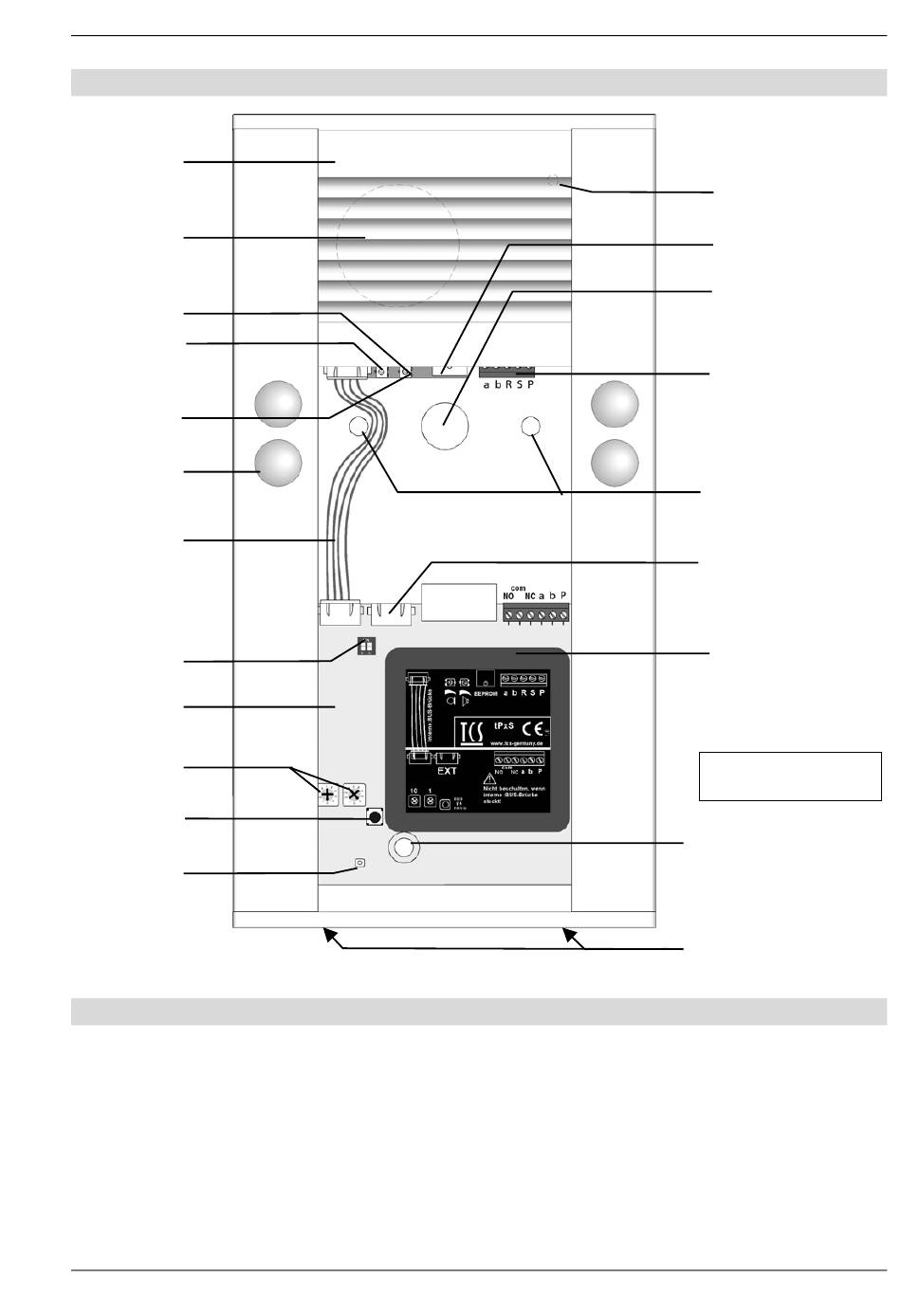

Geräteübersicht tPES
Technische Daten
+ 24 V + 8 % (über :BUS-Versorgungsgerät)
Aluminium, eloxiert
261 / 280 x 135 x 20
830 g
-20 °C ... + 50 °C
125 kHz (mit 40 bit Seriennummer)
Standard EM 4001/4002)
s. Abschnitt „Anschließen der Leitungen"
24 V / 2 A
2/2004
Mikrofon
EEPROM
Kabel-
durchführung
Anschlussklemme
PES-Platine
Befestigungsboh-
rungen 1, 2
Stecker für
Klingeltasten-
erweiterung
Miniprox
Dargestellt ist tPES04,
ohne Namenschildglas
Befestigungsboh-
rung 3
Kondens-
wasserablauf
Technische Änderungen vorbehalten.
Art.Nr.
0008832 Version 1.2
