► Isolieren Sie die Leitungsenden ab.
► Schließen Sie die Leitungen je nach Art der Anlage gemäß Schaltungsbeispiel/Anschlussplan an.
Legen Sie die Leitungen nicht vor die Leuchtdioden, um die Namensschildbeleuchtung nicht zu beein-
trächtigen. Achten Sie darauf, dass keine Leitung unter den Abstandhaltern auf der Rückseite der Au-
ßenstation eingeklemmt wird.
Etagentaster anschließen
► Schließen Sie den Etagentaster an die Klemmen E-P an.
Alternativ können Sie den Etagentaster an die Klemmen a-E anschließen.
Stellen Sie sicher, dass die a-Ader des Versorgungs- und Steuergerätes an der a-Klemme der Innensta-
tion angeschlossen ist.

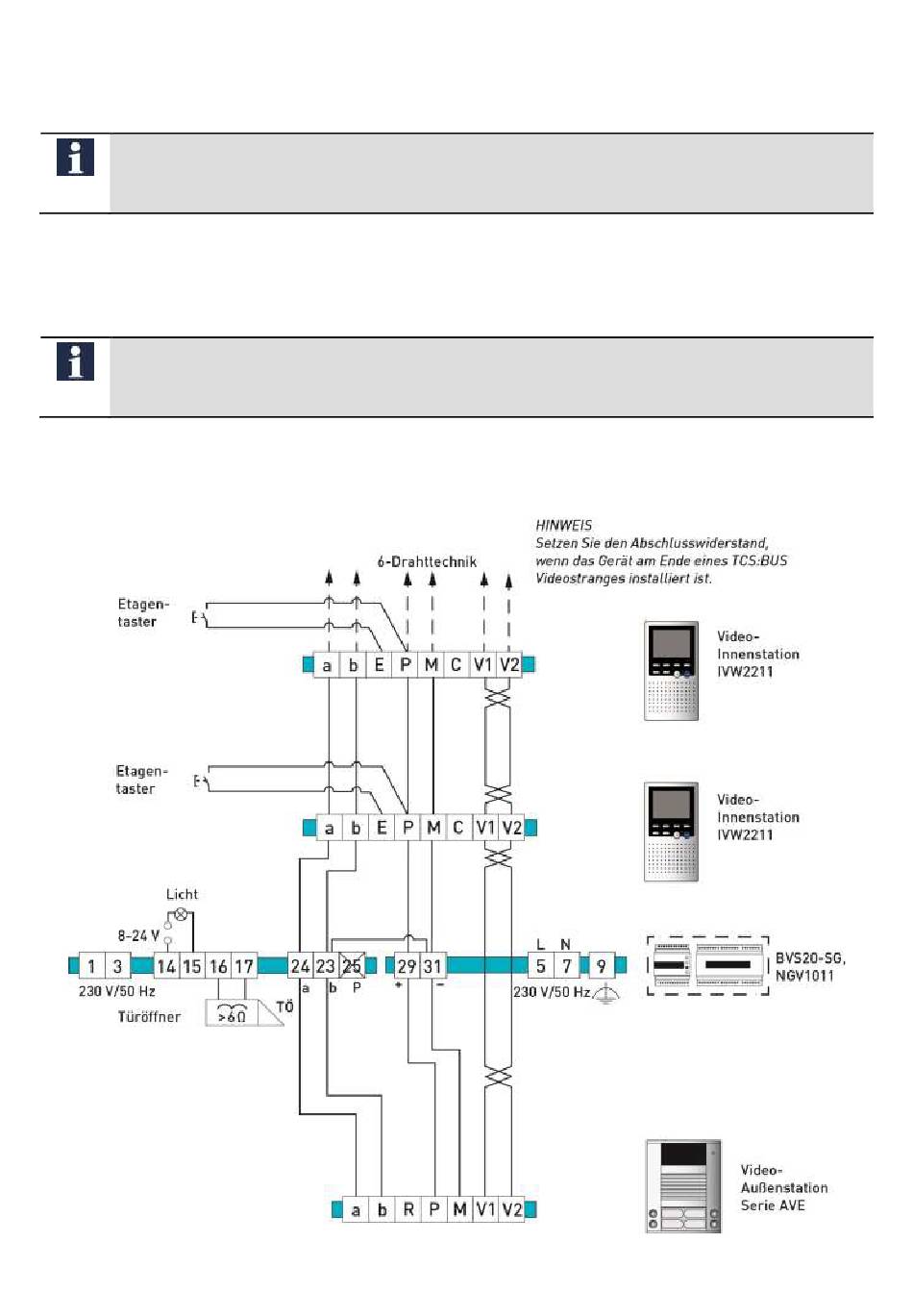

Schaltungsbeispiel
9
