1.3 Nivelul de zgomot

Nivelul de zgomot al pompei este mai mic decât
valorile limită stabilite de Directiva Consiliului
Europei 98/37/CE cu privire la utilaje.
2. Siguranţă
Instalarea pompei în puţuri trebuie
executată de persoane special instruite.

3. Conexiunile electrice

Notă: În funcţie de reglementările locale, trebuie
folosită o pompă cu un cablu de reţea de 10 metri
dacă pompa este folosită ca unitate portabilă pentru
diferite aplicaţii.
Conexiunile electrice trebuie realizate în
conformitate cu reglementările locale.
Tensiunea şi frecvenţa de funcţionare sunt marcate
pe plăcuţa de identificare a pompei. Asiguraţi-vă că
motorul este corespunzător pentru sursa de
alimentare folosită.
Ca o măsură de precauţie, pompa trebuie
conectată la o priză cu împământare.
Instalarea trebuie prevăzută cu un
întrerupător de circuit de scurgere la
pământ (ELCB) cu curent de decuplare
< 30 mA.
Pompa trebuie conectată la un
întrerupător de reţea extern cu un interval
minim de contact de 3 mm la toţi polii.
Dacă pompa nu este instalată în
apropierea întrerupătorului, acesta trebuie
să fie de tipul blocabil.
Pompele trifazice trebuie conectate la un demaror
de motor extern cu deblocare diferenţială. Curentul
nominal al demarorului motorului trebuie să
corespundă datelor electrice marcate pe plăcuţa de
identificare a pompei.
Dacă regulatorul de nivel este conectat la o pompă
trifazică, demarorul motorului trebuie operat cu
acţionare magnetică.
Pompele monofazice au încorporată o protecţie la
suprasarcină termică şi nu necesită o protecţie
suplimentară a motorului.
Notă: Dacă motorul este suprasolicitat, se va opri
automat. Când s-a răcit la temperatura normală, va
porni automat din nou.
3.1 Verificarea sensului de rotaţie
(numai pompe trifazice)
Trebuie verificat sensul de rotaţie de fiecare dată
când pompa este conectată la o instalaţie nouă.
Verificaţi sensul de rotaţie după cum urmează:
1. Poziţionaţi pompa astfel încât să se poată
observa rotorul.
2. Porniţi pompa pentru scurt timp.
88
3. Observaţi modul în care se roteşte rotorului.
Sensul corect de rotaţie este indicat printr-o
săgeată la partea de sus a motorului (în sensul
acelor de ceasornic privind dinspre partea
inferioară). Dacă rotorul se roteşte în sensul
greşit, inversaţi sensul de rotaţie schimbând
două faze ale motorului.
Dacă pompa este conectată la un sistem de
conducte, se poate verifica sensul de rotaţie după
cum urmează:
1. Porniţi pompa şi verificaţi cantitate de apă sau
presiunea de refulare.
2. Opriţi pompa şi schimbaţi două faze ale
motorului.
3. Porniţi pompa şi verificaţi cantitate de apă sau
presiunea de refulare.
4. Opriţi pompa.
5. Comparaţi rezultatele acţiunilor de la punctele 1
şi 3.
Conexiunea care determină o cantitate de apă
mai mare sau o presiune mai mare corespunde
sensului corect de rotaţie.

4. Instalarea

Instalarea pompei trebuie efectuată de
persoane special instruite.
Trebuie asigurat că nici o persoană nu
intră în contact cu rotorul pompei.

4.1 Conectarea

Pentru o instalare permanentă, se recomandă să se
monteze o bucşă, un clapet de reţinere şi o vană de
izolare pe conducta de refulare.
Dacă pompa este instalată într-un puţ cu o lungime
liberă de cablu de minim 100 mm, vezi fig. 5,
dimensiunile minime ale puţului trebuie să fie
conform fig. 2.
De asemenea, puţul trebuie să fie dimensionat
conform relaţiei dintre debitul de apă din puţ şi
performanţa pompei.

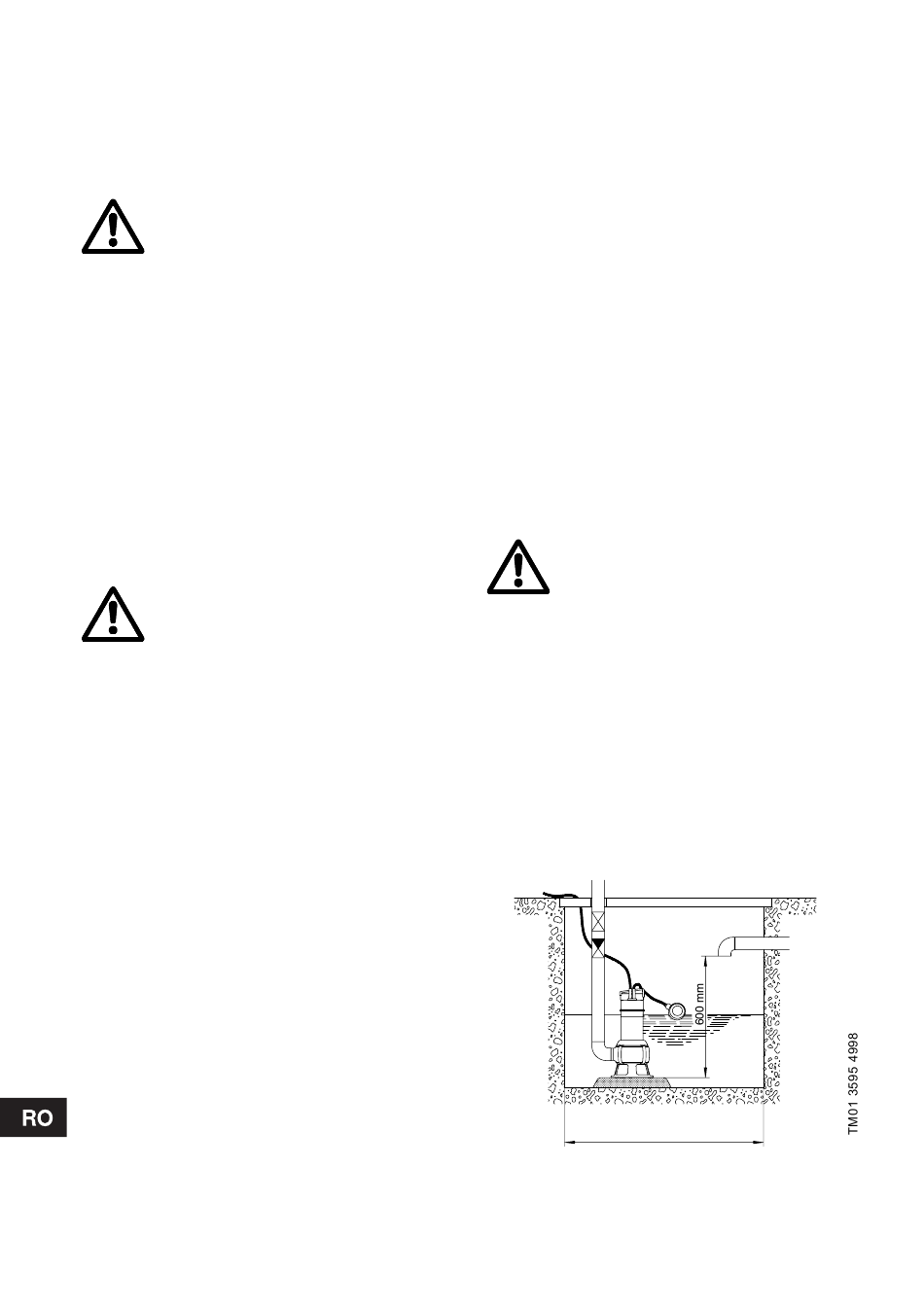

Fig. 2
• • •
• • • •
•
• •
• •
•
•
• • • • • • •
• • •
•
• • • • •
• • •
• • • • • •
• • • •
• • • •
• • •
•
• • •
•
• • •
•
•
• •
•
• •
•
• • •
•
• •
• •
•
•
•
•
• • •
•
•
•
•
• • •
•
•
•
• •
•
•
•
•
•
•
• •
•
•
•
•
• •
•
•
•
• •
•
•
•
•
• •
• •
•
• •
• • •
• •
•
• •
• •
•
• • •
• •
•
• •
• • •
• •
•
•
• •
• •
• •
•
• • •
•
•
•
•
• •
•
•
•
•
• • •
•
• •
•
•
•
•
• •
• • •
•
• •
•
• • •
•
•
• • •
•
• • •
•
•
• •
•
• •
•
• • •
•
• •
• •
•
•
•
•
• • •
•
•
•
•
• • •
•
•
•
• •
•
•
•
•
•
•
• •
•
•
•
•
• •
•
•
•
• • •
• • • • • • • • • •
•
• • • • • •
• • • • • •
• • • • • • • •
• • • • •
• • • • • • • • • • • • • •
• • • • • • • •
• • • • • •
• • • • • • •
• • • • •
• • • • • • • • • • • • • •
• • • • • •
• • • • • • •
• • • • • • • • • •
• • • • • • • •
• • • •
550 mm
• • •
• • • •
• • •
• •
•
• • • •
• • •
• • • • • •
•
• • • •
•
• • • • •
• • •
• • • • • •
• • • •
• • •
• • • • •
•
•
•
• •
•
• •
• •
•
•
• • •
• •
• •
•
•
• • • •
•
•
•
• •
•
•
•
• •
•
•
•
•
•
• • •
•
•
• •
•
• •
•
•
• •
•
• •
•
•
• •
• •
•
• •
• •
•
•
•
•
• • • •
•
• • •
•
• •
•
•
•
• •
•
•
• •
• • •
• •
•
•
•
• • •
•
•
•
•
• • • •
•
•
•
• •
•
•
•
•
•
•
• •
•
• •
• •
•
•
• • •
• •
• •
•
•
• • • •
• • •
• •
• •
•
•
•
•
•
• •
• •
• •
•
•
• •
•
•
•
• •
•
•
• •
• • •
• • • • • • • • • •
• •
• • • • • •
• • • • • • • •
• • • • • • • •
• • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • •
• • • • • • •
• • • • • • • •
• • • • • •
• • • • • • • • • • • • • • • •
• • • • • •
• • • • • • • •
• • • • • • • • •
• • • • • • • •
• • • • • •
