5.2 Положение насоса

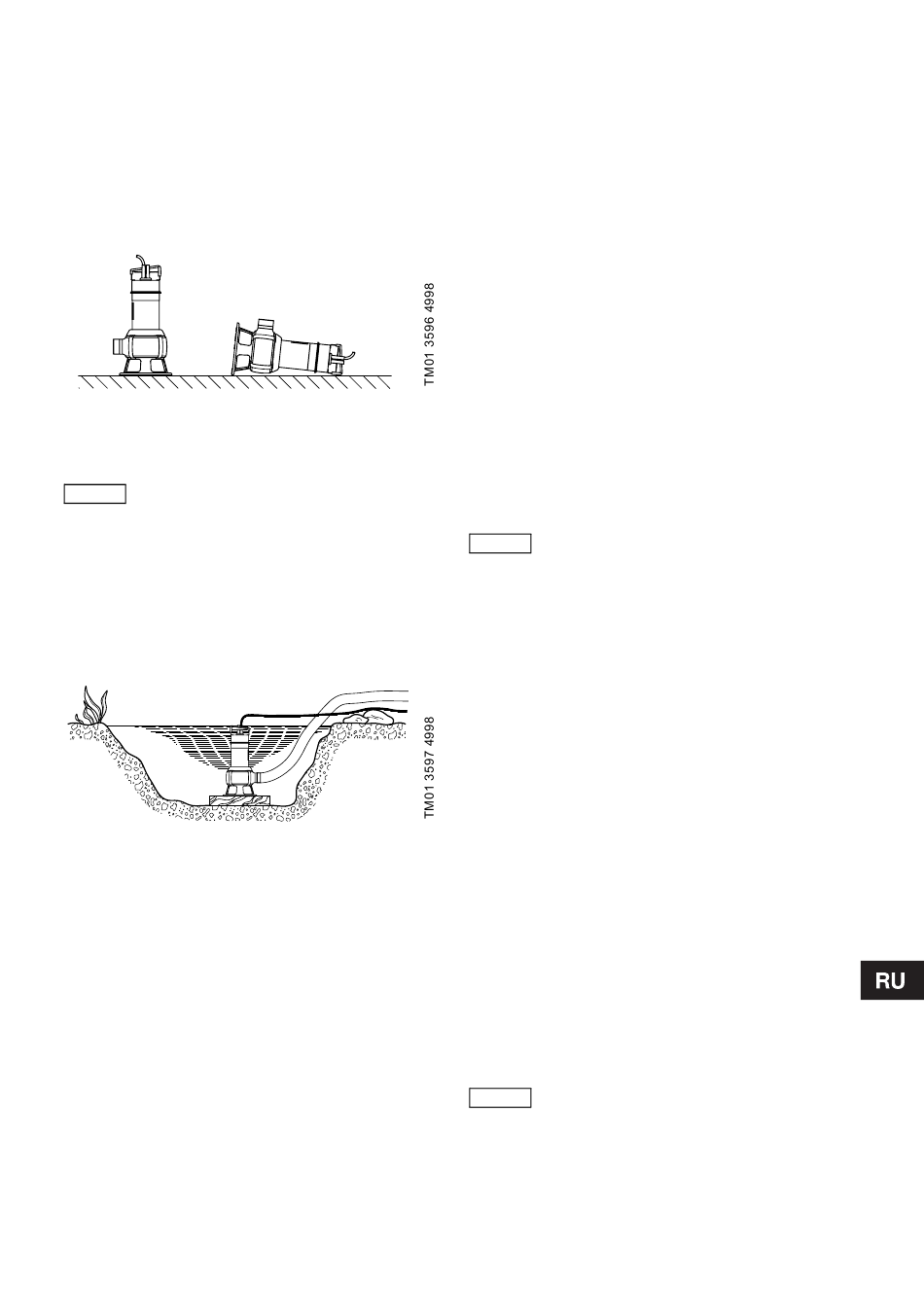

Насос может эксплуатироваться как в
горизонтальном, так и в вертикальном
положении, смотрите рис. 3.
При непрерывной эксплуатации
электродвигатель и впуск насоса должны
постоянно находиться ниже уровня
перекачиваемой жидкости.
Рис. 3
Если насос соединен с трубопроводом/напорным
рукавом, установите насос в его рабочее
положение.
Ни в коем случае не использовать
для подъема или опускания насоса
Внимание
электрокабель.
Насос должен устанавливаться таким образом,
чтобы приемное отверстие не могло полностью
или частично забиваться шламом, грязью или
аналогичными материалами.
Рекомендуется устанавливать насос на прочное
основание, смотрите рис. 4.
Рис. 4
• • •
• • • • •
• • • •
•
• • • •
• • •
• • • • • • •
• • • • • •
•
• • • •
• • • •
•
• • • • •
• • •
• • • •
• • •
• • • • • •
• •
• •
•
•
• •
•
• •
• • • • •
•
•
• •
• •
•
• • •
•
• • • •
• • • •
• • •
•
• • • •
• • •
• •
• •
• • •
• • • •
• •
•
• • • • • •
• • •
• • •
• •
• • • •
•
• •
• •
•
• • •
•
• • •
• •
• •
• • •
•
• •
• •
• •
•
• •
• •
• • •
• • • •
•
•
• • •
• • • •
• • • •
• •
• • • •
• • • • •
• • • • • • • • • • • •
• • • • •
• • • • • • • •
• • •
• • • • • • • • • •
• • • • • • • •
• • • • • • • • • • • • •
• • • • • • • • •
• • • • • • •
• • • • • •
• • • • • • • • • • •
• • • •
• • • • • • • •
• • • • •
• • • •
• • • •
При непрерывном режиме эксплуатации перед
установкой насоса необходимо удалить из
колодца шлам, гравий и т.п.
5.3 Установка насоса с помощью
автоматической муфты
Смотрите рис. A и B на стр. 99 и 100.
При стационарной установке насосы могут
монтироваться на неподвижной автоматической
трубной муфте и эксплуатироваться полностью
или частично погруженными в перекачиваемую
жидкость.
1. На внутренней кромке отверстия колодца
необходимо засверлить отверстия под крепеж
кронштейна для трубчатой направляющей.
Кронштейн предварительно зафиксировать
двумя вспомогательными винтами.
• • • •
• • • • • • • • •
• • • • • • •
• •
• • • • • • •
• • • • • •
• • • • • • • • •
• • • • • • • • • • •
•
• • • • • • • •
• • • • • • •
• •
• • • • • • • • •
• • • • •
• • • • • •
• • • •
• • • • • • •
• •
• • •
• •
• •
• •
• •
• • •
• •
•
• • •
•
• •
•
• • •
•
•
• •
•
• •
• • • •
•
• •
• • •
• •
• • •
• • • • •
• •
• • •
• •
•
• •
• •
• • •
• • •
• • •
• • • •
• • •
• • • • • •
• •
• •
• • • •
• • •
• •
• •
• • •
• •
• •
• • •
• • •
• •
• •
• • •
• • •
• •
• •
•
•
• • •
•
• • •
• •
•
• • • • • • • • • • • •
• • • • •
• • • • •
• • •
• • • • • •
• • • • • • •
• • • • • • • • • • •
• • • • • • • • •
• • • • •
• • • • •
• • • • • • • • • •
• • • • •
• • • • • • •
• • • • • • •
• • • •
• • • •
2. Установить нижнюю часть автоматической
трубной муфты на дно колодца. Выставить
строго вертикально при помощи отвеса. Затем
привернуть автоматическую трубную муфту ко
дну колодца очень мощными разжимными
болтами. Если поверхность дна неровная,
установить под автоматическую муфту
соответствующие опоры так, чтобы при
затягивании болтов она сохраняла
горизонтальное положение.
3. Выполнить монтаж напорного трубопровода,
используя общепринятые известные способы
сборки, исключающие возникновение в
трубопроводе внутренних напряжений
растяжения и деформации.
4. Трубные направляющие ввести в кольца на
нижней части автоматической муфты и точно
пригнать их высоту по кронштейнам в верхней
части колодца.
5. Отвернуть предварительно зафиксированный
кронштейн под трубные направляющие,
надеть его на верхнюю часть направляющих и
окончательно закрепить кронштейн на стенке
колодца.
В соединениях трубных
направляющих недопустим осевой
зазор, так как при эксплуатации
Внимание
насоса это будет вызывать
повышенный шум.
6. Очистить колодец от камней, щебня,
обломков и т.п. и лишь после этого можно
опускать насос.
7. Установить полумуфту автоматической
муфты на напорный патрубок насоса.
Затем установить направляющий кулачок
между трубными направляющими, после чего
опустить насос в колодец с помощью цепи,
закрепленной за ручку для его
транспортировки. Когда насос достигнет
нижней части автоматической трубной муфты,
произойдет автоматическое герметичное
соединение его с напорной магистралью.
8. Цепь повесить на соответствующий крюк
наверху колодца.
9. Подогнать длину кабеля электродвигателя,
для чего намотать его на разгрузочное
приспособление (исключающее натяжение
кабеля) так, чтобы в процессе эксплуатации
исключить его повреждение. Приспособление
для разгрузки кабеля от механического
напряжения закрепить на соответствующем
кронштейне в верхней части колодца.
Следить за тем, чтобы кабель не имел
перегибов или, соответственно, не был зажат.
Запрещено опускать конец кабеля в
воду, так как в противном случае
вода может проникнуть через
Внимание
кабель в обмотки
электродвигателя.
