1.3 Nivel de ruido

El nivel de ruido es inferior a los valores límite esta-
blecidos en la Directiva del Consejo de la CE 98/37/
CE sobre maquinaria.

2. Seguridad

La instalación de la bomba en el pozo
debe ser realizada por personas especial-
mente cualificadas.
3. Conexión eléctrica
Nota: Dependiendo de las normativas locales, la
bomba tiene que tener 10 metros de cable de red si
se va a utilizar como bomba portátil para distintas
aplicaciones.
La conexión eléctrica debe realizarse de acuerdo
con las normativas locales.
La tensión y la frecuencia de funcionamiento están
indicadas en la placa de identificación. Comprobar
que el motor es adecuado para el suministro eléc-
trico disponible en el lugar de instalación.
Como medida de precaución, la bomba
debe conectarse a un enchufe con toma
de tierra. La instalación debe llevar un di-
ferencial a tierra (ELCB) con una corriente
de disparo de <30 mA.
La bomba debe conectarse a un interrup-
tor eléctrico externo con una distancia de
contacto de mín. 3 mm en todos los polos.
Si no se instala cerca del interruptor, éste
debe ser del tipo enclavable.
Las bombas trifásicas deben conectarse a un
arrancador externo con un diferencial. La intensidad
nominal del arrancador debe coincidir con los datos
eléctricos de la placa de identificación de la bomba.
Si se conecta un interruptor de nivel a una bomba tri-
fásica, el arrancador debe funcionar magnética-
mente.
Las bombas monofásicas incorporan protección
térmica contra sobrecarga y no requieren protección
adicional del motor.
Nota: Si el motor se sobrecarga, parará inmediata-
mente. Cuando vuelva a la temperatura normal,
arrancará automáticamente.
3.1 Comprobación del sentido de giro
(Sólo bombas trifásicas)
Hay que comprobar el sentido de giro cada vez que
se conecte la bomba a una nueva instalación.
Comprobar el sentido de giro de la siguiente ma-
nera:
1. Colocar la bomba de forma que se pueda ver el
impulsor.
2. Arrancar la bomba durante un breve periodo.
3. Observar el giro del impulsor. El sentido de giro
correcto está indicado por una flecha en la parte
superior del motor (en el sentido de las agujas
del reloj visto desde el fondo). Si el impulsor gira
en sentido erróneo, cambiar el sentido de giro,
intercambiando dos de las fases del motor.
Si la bomba está conectada a un sistema de tube-
rías, el sentido de giro puede comprobarse como si-
gue:
1. Arrancar la bomba y comprobar la cantidad de
agua o la presión de descarga.
2. Parar la bomba e intercambiar dos de las fases
del motor.
3. Arrancar la bomba y comprobar la cantidad de
agua o la presión de descarga.
4. Parar la bomba.
5. Comparar los resultados de los puntos 1 y 3.
La conexión que dé la mayor cantidad de agua o
presión más alta es el sentido de giro correcto.
4. Instalación
La instalación de la bomba debe reali-
zarse por personas especialmente cualifi-
cadas. Tener mucho cuidado para que
nadie entre en contacto con el impulsor de
la bomba.
4.1 Conexión
Para instalación permanente, se recomienda montar
una unión, una válvula de retención o una válvula de
aislamiento en la tubería de descarga.
Si se instala la bomba en una fosa con una longitud
libre de cable de mín. 100 mm, ver fig. 5, las dimen-
siones mínimas de la fosa deben ser aquellas indica-
das en fig. 2.
Además, la fosa debe ser dimensionada de acuerdo
a la relación entre el caudal de agua que entra a la
fosa y la capacidad de la bomba.

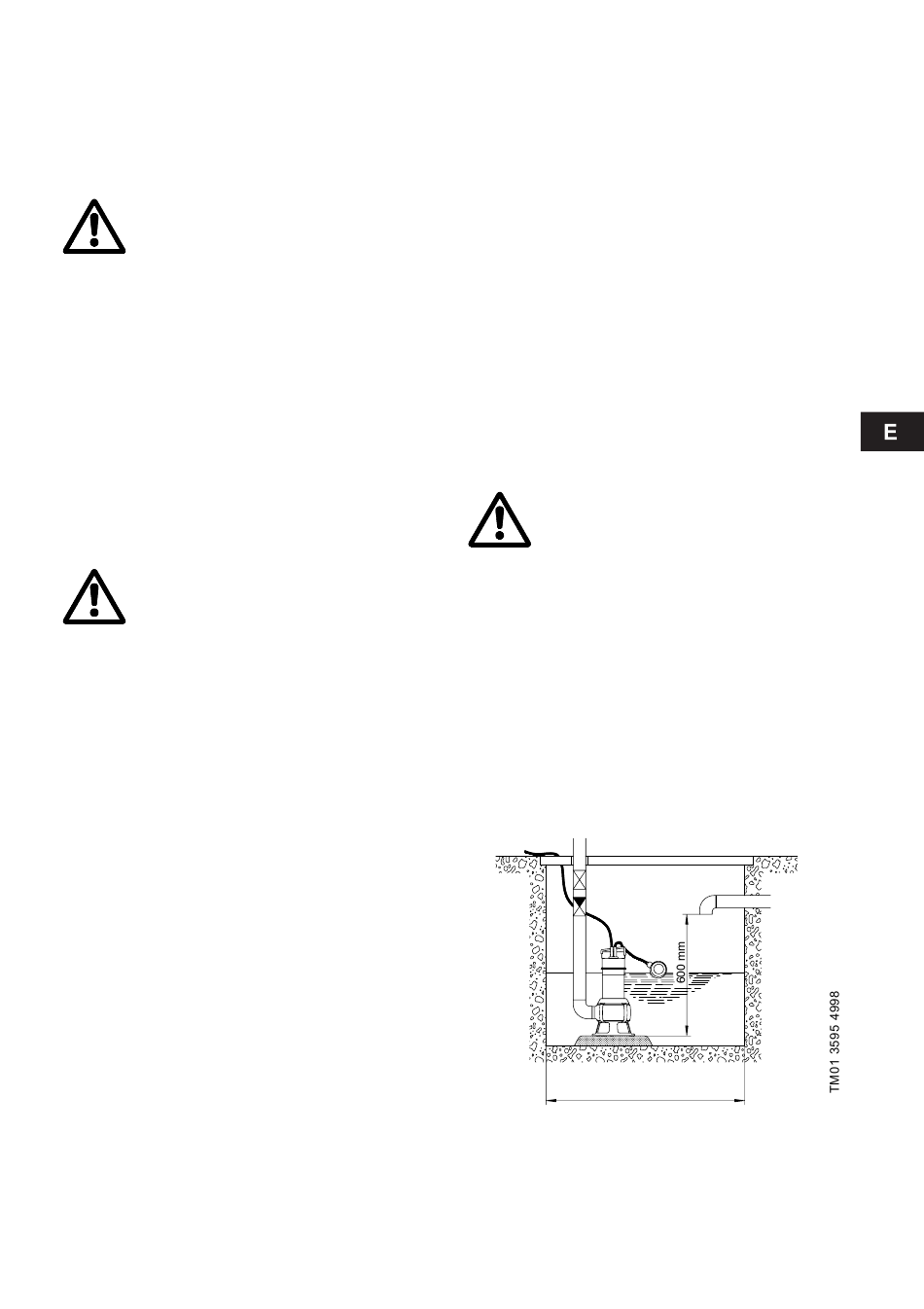

Fig. 2
• • •
• • • •
•
• •
• •
•
•
• • • • • • •
• • •
•
• • • • •
• • •
• • • • • •
• • • •
• • • •
• • •
•
• • •
•
• • •
•
•
• •
•
• •
•
• • •
•
• •
• •
•
•
•
•
• •
• •
•
•
•
• • •
•
•
•
• •
•
•
•
•
•
•
• •
•
•
•
•
• •
•
• •
• •
•
•
•
•
• •
• •
•
• •
• • •
• •
•
• •
• •
•
• • •
• •
•
• •
• • •
• •
•
•
• •
• •
• •
•
• • •
•
•
• •
• •
•
•
•
•
• • •
•
• •
•
•
•
•
• •
• • •
•
• •
•
• • •
•
•
• • •
•
• • •
•
•
• •
•
• •
•
• • •
•
• •
• •
•
•
•
•
• •
• •
•
•
•
• • •
•
•
•
• •
•
•
•
•
•
•
• •
•
•
•
•
• •
•
• •
•
• • • • • • • • • • • •
•
• • • • • •
• • • • • •
• • • • • •
• • • • • • •
• • • • • • • • • • • • • •
• • • • • • • •
• • • • •
• • • • • •
• • • • • •
• • • • • • • • • • • • • •
• • • • • •
• • • • • • •
• • • • • • • • •
• • • • • • • •
• • • •
550 mm
• • •
• • • •
• • •
• •
•
• • • •
• • •
• • • • • •
•
• • • •
•
• • • • •
• • •
• • • • • •
• • • •
• • •
• • • • •
•
•
•
• •
•
• •
• •
• •
• • •
• •
• •
•
•
• • • •
•
•
•
• •
•
•
•
• •
•
•
•
•
•
• • •
•
•
• •
•
• •
•
•
• •
•
• •
•
•
• •
• •
•
• •
• •
•
•
•
•
• • • •
•
• • •
•
• •
•
•
•
• •
•
•
• •
• •
•
• •
•
•
•
• • •
•
•
•
•
• • • •
•
•
•
• •
•
•
•
•
•
•
• •
•
• •
• •
• •
• • •
• •
• •
•
•
• • • •
• • •
• •
• •
•
•
•
•
•
• •
• •
• •
•
•
• •
•
•
•
• •
•
•
• •
•
• • • • • • • • • • • •
• •
• • • • • •
• • • • • • • •
• • • • • •
• • • • • • • •
• • • • • • • • • • • • • • • •
• • • • • • • •
• • • • • • • •
• • • • • • •
• • • • • • •
• • • • • • • • • • • • • • • •
• • • • • •
• • • • • • • •
• • • • • • • • • •
• • • • • • • •
• • • • • •
