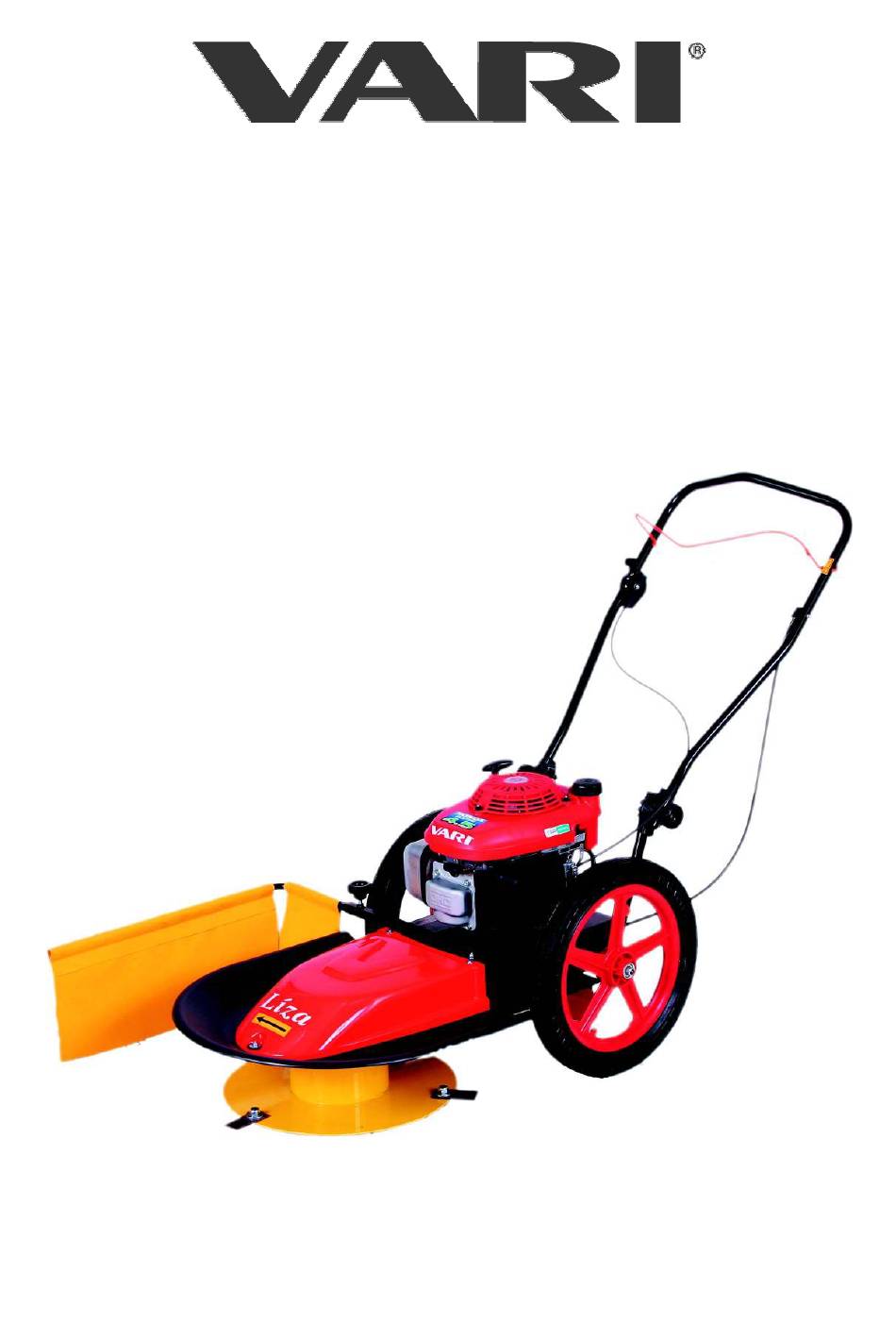

- Seite 1 Trommelmäher ohne Radantrieb DS- - - - 520 DS 520 DS 520 DS- - - - 520H 520 DS 520H 520H 520H Líza Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
DS-520 Líza DS-520H Líza Inhalt Basisinformationen......................3 Einleitung...........................4 Grundlegende Hinweise....................4 Betriebssicherheit....................... 5 Sicherheitsvorschriften....................5 Sicherheitspiktogramme.....................6 Maximale Lärm- und Schwingungswerte (von AO-206 SZZPLS Prag gemessen) ...7 Einsatz, technische Daten, technische Beschreibung der Maschine........7 Einsatz der Maschine....................7 Technische Daten......................8 Technische Beschreibung der Maschine. -
Seite 3: Basisinformationen
DS-520 Líza DS-520H Líza 1 Basisinformationen. Fordern Sie das Auspacken der Maschine und die Unterweisung von Ihrem Händler. Notieren Sie sich die nachstehenden Informationen über Ihre Maschine. Diese Informationen müssen Sie bei der Ersatzteilbestellung kennen. Wir empfehlen Ihnen, sich eine Kopie von dieser Seite mit den ausgefüllten Angaben über den Maschinenkauf für den Fall des Verlustes oder des Diebstahls des Originals anzufertigen. -
Seite 4: Einleitung
DS-520 Líza DS-520H Líza 2 Einleitung. Sehr geehrter Kunde und Anwender! Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf unseres Produkts entgegen bringen. Sie sind hiermit Besitzer einer Maschine aus der breiten Skala von Maschinen und Werkzeugen aus dem System der Garten-, Land-, kleinen Land- und Kommunaltechnik, die von der Firma ,a.s. -
Seite 5: Betriebssicherheit
DS-520 Líza DS-520H Líza 3 Betriebssicherheit. 3.1 Sicherheitsvorschriften. Dieses internationale Sicherheitssymbol zeigt wichtige Mitteilungen betreffend der Sicherheit an. Wenn Sie dieses Symbol sehen, seien Sie wachsam gegenüber den Möglichkeiten eines Unfalls der eigenen Person oder anderer Personen und lesen Sie sorgfältig die nachstehende Mitteilung. -
Seite 6: Sicherheitspiktogramme
DS-520 Líza DS-520H Líza b) Unterbrechen Sie nach höchstens 20 Minuten die Arbeit mit der Maschine und legen Sie Pausen von mindestens 10 Minuten ein. Die Bedienperson darf in diesen Pausen keinen anderen Lärm- und Schwingungsquellen ausgesetzt werden. Tragen Sie bei der Arbeit Arbeitshilfsmittel, die gemäß ČSN EN 166 oder ČSN EN 1731 genehmigt sind (anliegende Kleidung, festes Schuhwerk, Arbeitshandschuhe und Schutzbrille). -
Seite 7: Maximale Lärm- Und Schwingungswerte (Von Ao-206 Szzpls Prag Gemessen)
DS-520 Líza DS-520H Líza 4. Halte bei der Arbeit die Sicherheitsentfernung von der Maschine ein – Gefahr des Erreichens durch wegfliegende Bruchstücke, Schnittgut, empor geschleuderte Gegenstände u.a. Die selbstklebende Etikette „Pfeil der Drehrichtung“ wird auf der Verkleidung des Keilriemens angebracht. Mähscheibe dreht selbstklebende Etikette... -
Seite 8: Technische Daten
DS-520 Líza DS-520H Líza Die Arbeitsbreite muss immer der Dichte des zu mähenden Bestands angepasst werden. 4.2 Technische Daten. Typ der Maschine DS-520 DS-520H Länge 1150 Breite Höhe 1050 Gewicht Höchstarbeitsbreite der Maschine Mähscheibendrehzahl (bei max. Motordrehzahl) 2360 Messerumfangsgeschwindigkeit (bei max. 64,2 Motordrehzahl) Flächenleistung der Maschine (nach Art des... -
Seite 9: Bedienungsanleitung

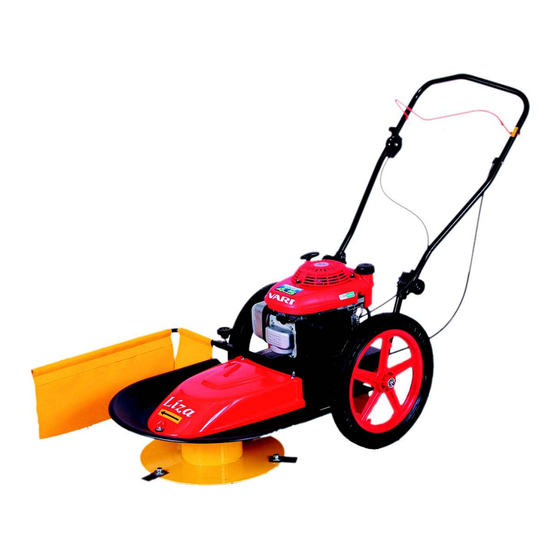

DS-520 Líza DS-520H Líza Bild 1: Trommelmäher ohne Radantrieb DS-520 Líza Betätigungsreck der Kupplung des Mähscheibenantriebs Hebel für Einstellung der Motordrehzahl Startergriff Lenkholme Motor Kunststoffstern für Kunststoffstern für Höheneinstellung Befestigung der der Lenkholme Seitenblende Seitenblende Obere Verkleidung Laufräder Drehbar gelagerte Untere Verkleidung Mähmesser Stützscheibe... -
Seite 10: Inbetriebnahme
DS-520 Líza DS-520H Líza 4. Schieben Sie die Blende mit dem Halter in den Halter im Rahmen und sichern Sie sie durch Festziehen des Kunststoffsterns mit Schraube. Bild 2: Zusammenbau der Maschine Bowdenzüge mit den Kunststoffbefestigungsbändern zu den Lenkholmen befestigen Kunststoffstern für Befestigung der Seitenblende im... -
Seite 11: Anlaufen Der Mähscheibe
DS-520 Líza DS-520H Líza 5.3 Anlaufen der Mähscheibe. Beim Starten des Motors muss sich das Betätigungsreck der Kupplung des Mähscheibenantriebs an den Lenkholmen in ausgeschalteter Position befinden. 1. Starten Sie den Motor. Befolgen Sie dabei die in der Bedienungsanleitung für den Motor aufgeführten Anweisungen. -
Seite 12: Anhalten Der Maschine
DS-520 Líza DS-520H Líza 5.5 Anhalten der Maschine. Halten Sie niemals die nachlaufende Mähscheibe durch Andrücken zu Boden an (z.B. durch Anheben des Rückteils der Maschine an den Lenkholmen). Beim Nachlaufen der Mähscheibe halten Sie fest die Lenkholme, dass es nicht zur seitlichen Bewegung der Maschine durch Bodenreibung der Stützscheibe kommt! ... -
Seite 13: Mähen
DS-520 Líza DS-520H Líza Lenkholme nach unten geringfügig anzuheben und zugleich den Mäher vorwärts zu drücken. 5.6.3 Mähen. Stellen Sie die Höchstdrehzahl des Motors ein, lassen Sie die Mähscheibe sich bei Höchstdrehzahl drehen (siehe Punkt 5.3) und dann beginnen Sie gegen den Graswuchs zu fahren (siehe Punkt 5.6.2), den Sie mähen wollen. -
Seite 14: Maschinenschmierung
DS-520 Líza DS-520H Líza Befolgen Sie alle Anweisungen betreffend der Intervalle der Maschinenwartung und Maschineneinstellung. Wir empfehlen Ihnen zudem die Notierung der Anzahl der Arbeitsstunden der Maschine und der Bedingungen, unter denen sie arbeitete (für Servicebedarf). Wir empfehlen, die Wartung nach der Mähsaison einer unserer autorisierten Servicestellen anzuvertrauen, ebenso die laufende Wartung. -
Seite 15: Festziehen Der Schraubverbindungen
Anmerkung: Bei einer unfachgemäßen Reparatur der Messer ohne Verwendung der originalen Ersatzteile haftet der Hersteller nicht für die von der Maschine verursachten Schäden. Auf dem Messer ist das Zeichen „VARI“ geprägt, das den Hersteller kennzeichnet und eine Kontrollmarke darstellt, dass das Messer ein Originalersatzteil ist. -
Seite 16: Keilriemenwechsel Und Einstellen Der Spannrolle
DS-520 Líza DS-520H Líza Bild 5: Messerbefestigung auf Mähscheibe Mutter M10 ČSN 021492.25 Best.nr. 195 527 Unterlegscheibe 11 ČSN 021729.05 Best.nr. 195 528 Messer Best.nr. 189 060 Verschleißbuchse Best.nr. 189 587 Schraube M10x30 BN 1206 Best.nr. 189 595 6.4 Keilriemenwechsel und Einstellen der Spannrolle. Den Keilriemen wechseln Sie nach dem Verschleiß... -
Seite 17: Seile Der Spannrolle Und Lösung Der Antriebsprobleme
DS-520 Líza DS-520H Líza den Seiten vorweisen! Nur diese Riemenausführung garantiert, dass der Anlauf des Messerantriebs beim Einschalten der Kupplung flüssig erfolgt. Bei der Verwendung eines anderen Riemens als oben genannt garantiert der Maschinenhersteller nicht für die volle und richtige Funktion der Übersetzung! d) Setzen Sie den Motor wieder ein und schrauben Sie ihn mit den drei Sicherungsmuttern mit flachen Unterlegscheiben an. -
Seite 18: Problemlösungen Für Den Antrieb
DS-520 Líza DS-520H Líza SILKAL, MD Spray, WD 40). Die richtige Maschinenfunktion setzt auch die richtige Einstellung der Betätigungselemente der Antriebe voraus. Wenn der Schritt der Einstellschrauben bereits nicht mehr genutzt werden kann und der Keilriemen braucht noch zu spannen, kann die Feder am Seil in die vordere Öffnung im Spannrollenarm eingehakt werden. -
Seite 19: Tabelle Der Serviceleistungen
DS-520 Líza DS-520H Líza 6.7 Tabelle der Serviceleistungen. Leistung in der Saison nach der Saison Ölstandkontrolle im Motor vor jeder weiteren Verwendung Kontrolle des Motorluftfilters vor jeder weiteren Verwendung Kontrolle Kontrolle der Messer-Befestigung vor jeder weiteren Verwendung ** Kontrolle und Unversehrtheit Kontrolle der Befestigung der Stützscheibe und der oberen vor jeder weiteren Verwendung ** Kontrolle... -
Seite 20: Lagerung Der Maschine
DS-520 Líza DS-520H Líza c) Drücken Sie die Lager aus der Nabe in der Kunststoffradfelge. Reinigen Sie sie von Unreinheiten und altem Schmierfett. d) Füllen Sie das Lagerinnere mit neuem Fett (z.B. für Wasserpumpen) und drücken Sie sie zurück in die Nabe in der Kunststoffradfelge. Schmieren Sie auch die Innen- und Außenkonen. -
Seite 21: Hinweise Für Die Ersatzteilbestellung
6. bestellen Sie alle Teile in der nächsten Servicestelle oder bei Ihrem Händler Bei Unklarheiten bezüglich der Ersatzteile oder bei technischen Problemen werden Ihre Anfragen von den Mitarbeitern der technischen, Handels- oder Serviceabteilung der Firma VARI a.s. gern beantwortet. 8 Adresse des Herstellers. VARI,a.s. -
Seite 22: Bauteilverzeichnis
DS-520 Líza DS-520H Líza 9 Bauteilverzeichnis. - Seite 23 DS-520 Líza DS-520H Líza...
- Seite 24 DS-520 Líza DS-520H Líza Hauptbaugruppe Pos. Name Abmessung Zeichnung – Norm Best.Nr. Stk. 1 Blendehalter, komplett 22 9 1456 005 169 016 1 2 Rahmen, geschweißt 22 9 1536 044 189 100 1 3 Mähscheibe 520 22 9 3182 026 189 103 1 4 Getriebene Riemenscheibe 22 9 3325 016...
- Seite 25 DS-520 Líza DS-520H Líza...
- Seite 26 DS-520 Líza DS-520H Líza Fortsetzung Hauptbaugruppe Pos. Name Abmessung Zeichnung – Norm Best.Nr. Stk. Mutter ČSN 02 1492.25 104 622 Mutter ČSN 02 1401.25 1800141 Mutter ČSN 02 1492.25 168 516 Unterlegscheibe ČSN 02 1729.05 195 529 Unterlegscheibe ČSN 02 1727.15 195 528 Unterlegscheibe 10,5...
- Seite 27 DS-520 Líza DS-520H Líza...
- Seite 28 DS-520 Líza DS-520H Líza Lenkholme Pos. Name Abmessung Zeichnung – Norm Best.Nr. Stk. 1 Lenkholmgriff 32 0 8045 053 195 046 2 Betätigungsreck 22 9 8058 011 195 047 3 Bowdenzug der Rolle 632 0 8074 027 189 509 4 Lenkholmgelenk 195 551 5 Durchgehender Kraftstoffstern M8-D.50 "JJW"...
-
Seite 29: Garantieschein
GARANTIEBEDINGUNGEN Gegenstand der Garantie Die Garantie bezieht sich auf das Basisprodukt, inklusive auf das von der Firma VARI a.s. gelieferte Zubehör. Garantiezeit: Die Garantiezeit für das Produkt und das dazu gelieferte Zubehör beträgt 24 Monate ab dem Datum des Verkaufs an den Käufer, wenn im Servicebuch für Maschinen und Kompletts VARI mit den Motoren HONDA nichts anderes angeführt... - Seite 30 DS-520 Líza DS-520H Líza 1.Garantiedurchsicht 1.Garantiedurchsicht Durchgeführt am…………………………………Durchgeführt…………………………………………… Maschinentyp…………………………… Herstellungsnr.……………………… Stempel und Unterschrift der Servicestelle 2.Garantiedurchsicht 2.Garantiedurchsicht Durchgeführt am…………………………………Durchgeführt…………………………………………… Maschinentyp…………………………… Herstellungsnr.……………………… Stempel und Unterschrift der Servicestelle 1.Reparatur in der Garantiezeit 1.Reparatur in Garantiezeit Datum des Reklamationsanspruchs:……………………………………………………………………… Datum der Reparaturbeendigung:……………………………………………………………………… Maschinentyp…………………………… Kurze Beschreibung des Defekts:…………………………………………………...
- Seite 31 DS-520 Líza DS-520H Líza Text und Illustrationen c 2002 VARI,a.s. Publikation Nr. VL-064-2002...
