5.6.3

Pinbelegung RF290R

RS422/RS232

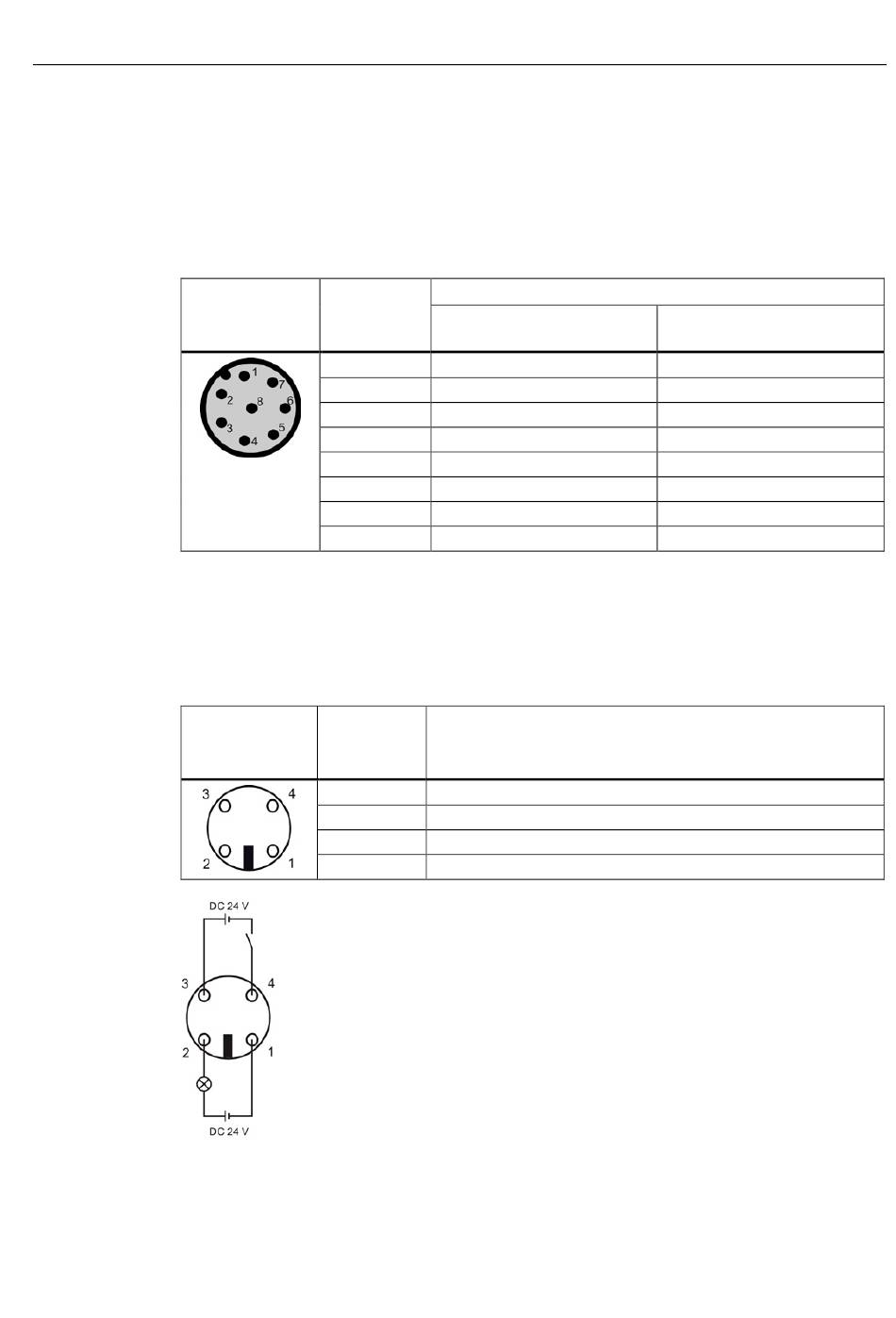

Tabelle 5- 3 Pinbelegung der RS422/RS232-Schnittstelle
Pin
Digital I/O
nur im PC-Betrieb (RS232) möglich
Tabelle 5- 4 Pinbelegung der Digital I/O-Schnittstelle
Pin
Bild 5-14
SIMATIC RF200
Systemhandbuch, 09/2013, J31069-D0227-U001-A8-0018
Pin
Geräteseite 8-
RS422
pol. M12
1 +24 V
2 - Senden
3 0 V
4 + Senden
5 + Empfang
6 - Empfang
7 nicht belegt
8 Erde (Schirm)
Pin Belegung Buchse
Geräteseite
4-pol. M12
1 DO - Relaiskontakt COM (Common)
2 DO - Relaiskontakt NO (Normaly Open, Schließer)
3 DI - Switched Input, +24 V
4 DI - Ground, 0 V
Pinbelegung am Stromversorgungsanschluss
5.6 SIMATIC RF290R
Belegung Schnittstelle
RS232
+24 V
RXD
0 V
TXD
nicht belegt
nicht belegt
nicht belegt
Erde (Schirm)
Reader
