Anhang
A.2 Verbindungskabel

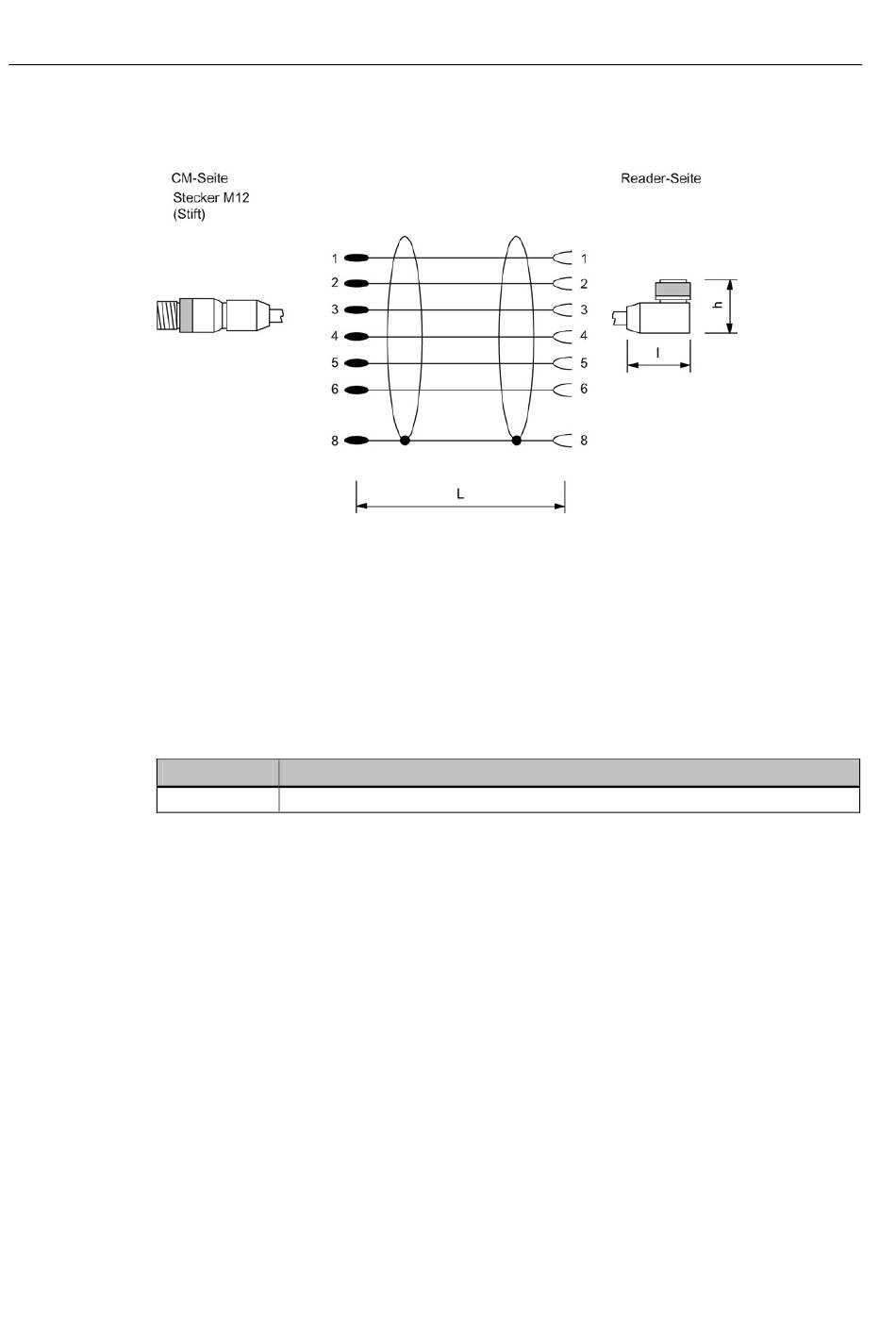

Verbindungskabel mit abgewinkeltem Stecker
Bild A-2
Der abgewinkelte Stecker hat eine Höhe von h = 29 mm und eine Länge von l = 38 mm.
Beachten Sie, dass der Abstand zwischen Steckerkante und Gehäusekante des Readers,
nach der Montage bautypenbedingt höher ausfällt.
Der Abstand zwischen Steckerkante und Gehäusekante des Readers beträgt bei
RF210R/RF220R = 33 mm, bei RF240R/RF260R = 36 mm und bei RF290R = 37 mm.
Tabelle A- 2 Bestelldaten
Länge L
2 m
270
Verbindungskabel zwischen ASM 456, RF160C, RF170C, RF180C und Reader RF2xxR
(RS422), mit abgewinkeltem Stecker
Bestellnummer
6GT2891-4JH20
