7.14 MDS D421

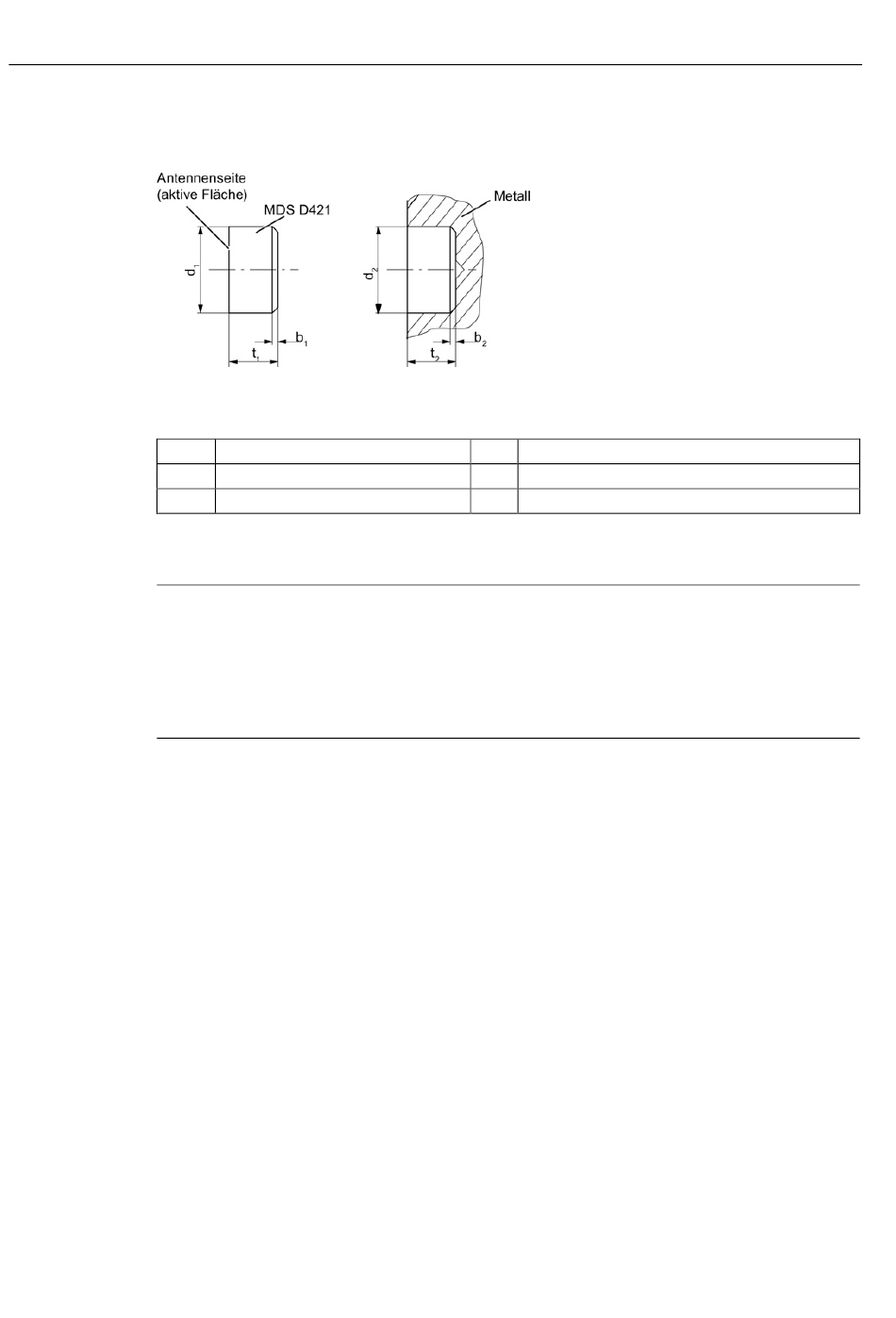

Einbau des MDS D421 bündig in Metall bei Werkzeugen
Bild 7-36
b
1
d
1
t
1
Alle Angaben in mm
Hinweis
Der MDS sollte nicht aus der Aufnahmebohrung herausragen; er muss bündig mit der
Außenkontur abschließen.
Bei der Montage sind die Einbauvorschriften des MDS und die durch den Einsatzfall
gegebenen Bedingungen (z. B. Umfangsgeschwindigkeit, Temperatur und Verwendung von
Kühlschmierstoff) zu beachten.

Einbauhinweise beim Kleben

● Einbauöffnung bohren
● Die Klebeflächen müssen trocken, frei von Staub, Öl, Trennmittel und anderen
Verunreinigungen sein
● Klebstoff nach Verarbeitungsvorschrift des Herstellers aufbringen
● MDS D421 von Hand eindrücken; Antennenseite nach außen (siehe Bild " Einbau des
MDS D421 bündig in Metall bei Werkzeugen"
● Klebstoffreste entfernen
● Aushärten nach Vorschrift des Klebstoffherstellers
● Einbau des MDS D421 bündig in Metall bei Werkzeugen
214
Einbau des MDS D421 bündig in Metall bei Werkzeugen
O,5 x 45°
10 (-0,04.. -0,13)
4,5 (-0... -0,1)
b 0,3 x 45° oder R 0,3
2
d 10 (+0,09... 0)
2
t 4,6 (+0,2... 0)
2
