Instruktion

2.0 Installation

2.1 Vor der Installation

Die beiden Applikationen A237.1/ A337.1 sind nahezu identisch.
Die Applikation A337.1 verfügt jedoch über einige zusätzliche
Funktionen, die gesondert beschrieben werden.
Die Applikationen A237.1 und A337.1 sind sehr flexibel. Das
Grundkonzept ist nachfolgend beschrieben.
Heizung (Kreis 1):
Mit Hilfe des Reglers ECL Comfort können Sie die
Vorlauftemperatur an Ihre persönlichen Bedürfnisse anpassen.
Der Vorlauftemperaturfühler S3 ist der wichtigste Fühler. Die
gewünschte Vorlauftemperatur, die am Temperaturfühler
S3 anliegen soll, wird vom ECL-Regler anhand der vom
Temperaturfühler S1 gemessenen Außentemperatur berechnet.
Je niedriger die Außentemperatur, desto höher die gewünschte
Vorlauftemperatur.
Mit Hilfe eines Wochenprogramms (mit bis zu 3 „Komfort"-Perioden
am Tag) kann der Heizkreis in die Betriebsart „Komfort" oder
„Sparen" geschaltet werden (d. h. zwei unterschiedliche
Temperaturwerte können für die gewünschte Raumtemperatur
festgelegt werden).
Das Motorregelventil M1 wird schrittweise geöffnet, wenn die
Vorlauftemperatur unter die gewünschte Vorlauftemperatur
absinkt (und umgekehrt).
Die am Fühler S5 im Rücklauf zum Fernwärmenetz
gemessene Temperatur darf nicht zu hoch sein. Bei zu hohen
Rücklauftemperaturen lässt sich die gewünschte Vorlauftemperatur
anpassen (in der Regel auf einen niedrigeren Wert), indem das
Motorregelventil schrittweise geschlossen wird.
In Kesselheizsystemen sollte die Rücklauftemperatur nicht zu
niedrig sein. Die Anpassung erfolgt hier ähnlich wie oben
beschrieben, nur dass die Vorlauftemperatur durch Öffnen der
Motorregelventile entsprechend schrittweise erhöht wird.
Der Grenzwert für die Rücklauftemperatur kann auch von der
Außentemperatur abhängig sein. In der Regel gilt: Je niedriger die
Außentemperatur, umso höher darf die Rücklauftemperatur sein.
Weicht die gemessene Raumtemperatur von der gewünschten
Raumtemperatur ab, kann die gewünschte Vorlauftemperatur
entsprechend angepasst werden.
Die Umwälzpumpe (P1) ist bei Wärmebedarf oder aktivierter
Frostschutzfunktion eingeschaltet (EIN). Die Umwälzpumpe (P1) ist
bei der WW-Erwärmung im Vorrangbetrieb ausgeschaltet (AUS).
Falls das System über ein Umschaltventil (P2/M2) zum Umschalten
zwischen Heiz- und WW-Kreis verfügt, ist die Umwälzpumpe (P1)
bei der WW-Erwärmung stets eingeschaltet (EIN).
Die Heizungsanlage wird abgeschaltet (AUS), wenn die
Außentemperatur einen einstellbaren Wert übersteigt.
Danfoss District Energy
ECL Comfort 210 / 310, Applikation A237 / A337

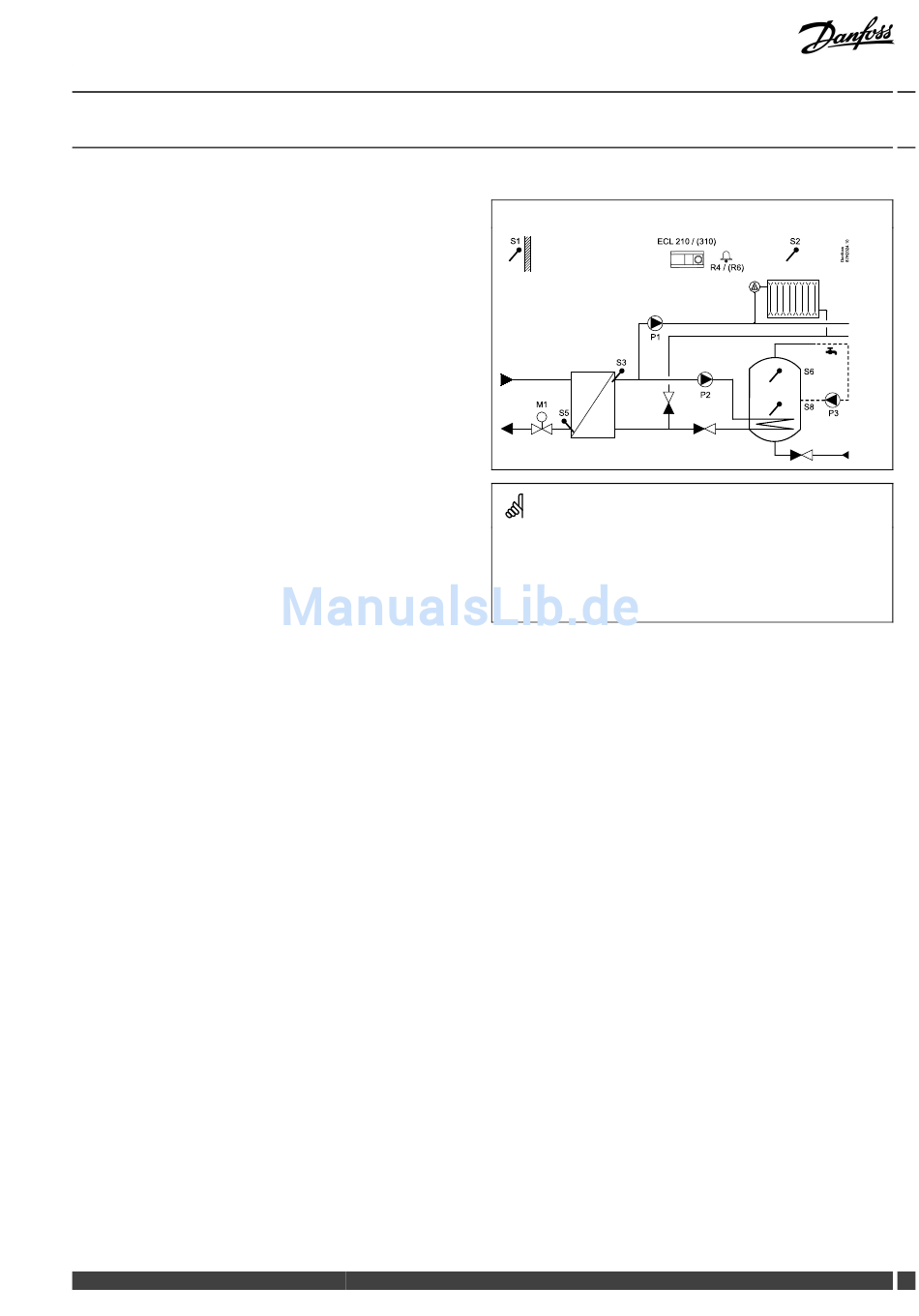

Typische Anwendung für A237.1 / A337.1:
S 1
S 3
M1
S 5
Die Abbildung oben zeigt ein idealisiertes und vereinfachtes Beispiel,
in dem nicht alle für eine Heizungsanlage erforderlichen Bauteile
dargestellt sind.
Alle in der Abbildung bezeichneten Bauteile sind an den Regler ECL
Comfort angeschlossen.
Bauteilliste:
S1 Außentemperaturfühler
S2 Raumtemperaturfühler
S3
Vorlauftemperaturfühler, Kreis 1
S5
Rücklauftemperaturfühler, Kreis 1
S6
oberer WW-Speichertemperaturfühler
S8
unterer WW-Speichertemperaturfühler
P1 Umwälzpumpe, Heizung, Kreis 1
P2 WW-Pumpe, Kreis 2
P3 WW-Zirkulationspumpe, Kreis 2
M1
Motorregelventil
R4
Alarmrelaisausgang, ECL Comfort 210
(R6)
Alarmrelaisausgang, ECL Comfort 310
VI.LG.R1.03
ECL 210 / (310) S 2
R4 / (R6)
P 1
P 2
DEN-SMT/DK 5
