Elektrischer Anschluss Der Eca - Danfoss ECL Comfort 210 Bedienungsanleitung

Instruktion

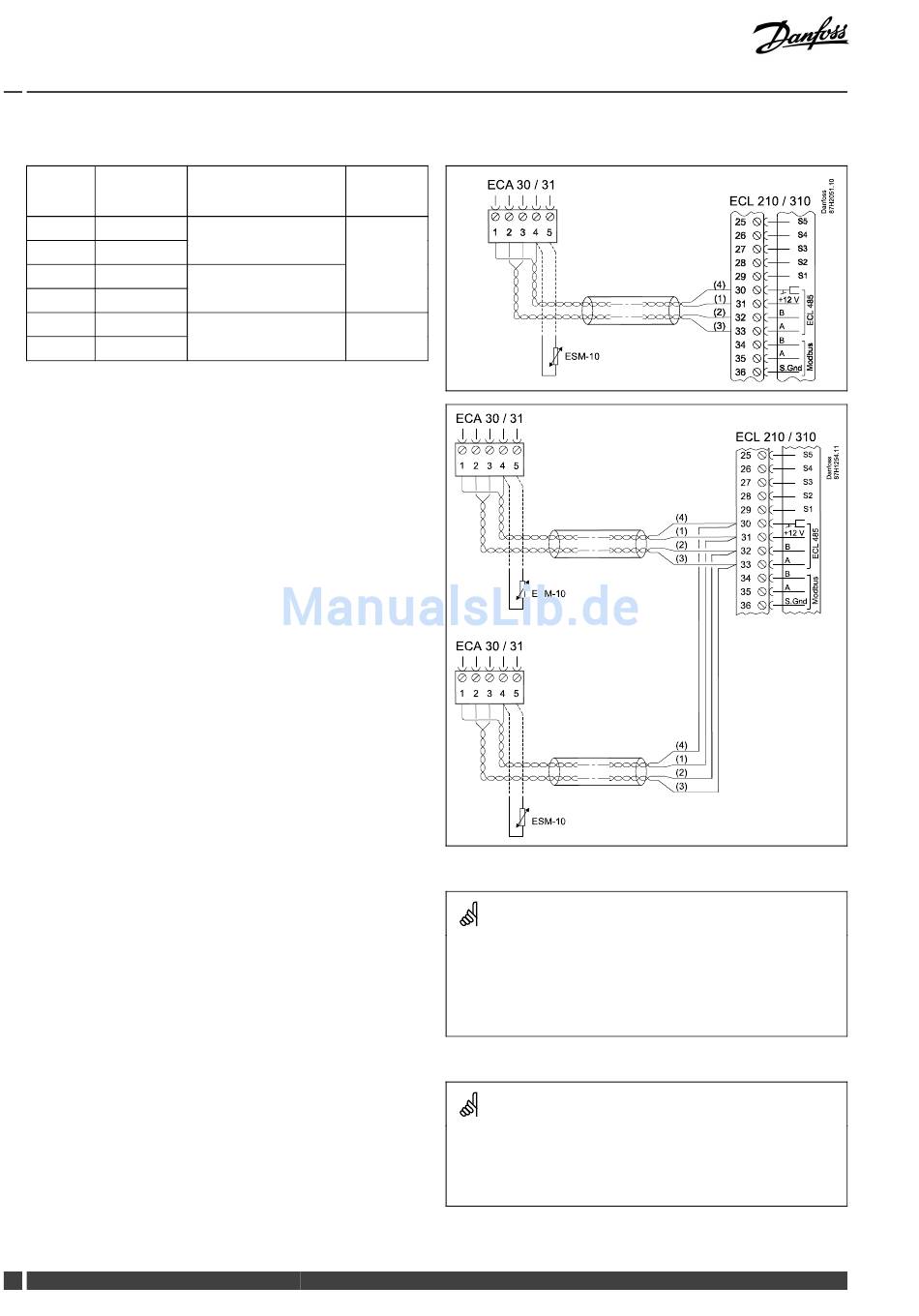

2.5.6 Elektrischer Anschluss der ECA 30/31

Klemme Klemme ECA
ECL 30/31
30 4
31 1
32 2
33 3
4
5
* Nach dem Anschließen des externen Raumtemperaturfühlers
muss die ECA 30/31 aus- und wieder eingeschaltet werden.
Die Kommunikation mit dem ECA 30/31 muss im ECL Comfort
Regler unter „ECA Adr." eingerichtet werden.
Die ECA 30/31 muss ebenfalls entsprechend eingestellt werden.
Nach dem Einrichten der Applikation ist die ECA 30/31 nach
2 bis 5 Minuten betriebsbereit. Die ECA 30/31 zeigt einen
Fortschrittsbalken an.
38 DEN-SMT/DK
ECL Comfort 210 / 310, Applikation A237 / A337
Emp-
Beschreibung
fohlener
Typ
Verdrilltes Paar
Kabel mit 2x
verdrilltem
Paar
Verdrilltes Paar
Externer
ESM-10
Raumtemperaturfühler *
ECA 30 / 31
ESM-10
ECA-Meldung:
„Gew. Applikation ECA neu":
Die Software des ECA- Moduls ist nicht mit der Software des Reglers
ECL Comfort kompatibel. Wenden Sie sich bitte an Ihren Danfoss
Händler.
Manche Applikationen enthalten keine Funktionen, die sich auf die
aktuelle Raumtemperatur beziehen. Eine angeschlossene ECA 30 / 31
funktioniert dann ausschließlich als Fernbedienung.
VI.LG.R1.03
ECL 210 / 310
B
A
B
A
