Instruktion
WW, Kreis 2
Mit Hilfe eines Wochenprogramms (mit bis zu 3 „Komfort"-Perioden
am Tag) kann der WW-Kreis in die Betriebsart „Komfort"
oder „Sparen" geschaltet werden (d. h. zwei unterschiedliche
Temperaturwerte können für die gewünschte WW-Temperatur
festgelegt werden).
Wenn die von S6 gemessene WW-Temperatur niedriger als
die gewünschte WW-Temperatur im Speicher ist, wird im
WW-Vorrangbetrieb die Heizungspumpe (P1) ausgeschaltet (AUS)
und die WW-Pumpe (P2) eingeschaltet (EIN). Die gewünschte
WW-Temperatur an S3 wird über das Motorregelventil (M1)
ausgeregelt.
Die gewünschte WW-Temperatur ist in der Regel 10 bis 15 Grad
höher als die gewünschte WW-Temperatur im Speicher.
WW-Speicher mit 1 Temperaturfühler:
Übersteigt die an S6 gemessene WW-Temperatur die gewünschte
WW-Ausschalttemperatur im Speicher, dann wird die WW-Pumpe
(P2) ausgeschaltet (AUS). Das Motorregelventil (M1) schließt (oder
regelt wieder die gewünschte Vorlauftemperatur für die Heizung
aus).
WW-Speicher mit 2 Temperaturfühlern:
Übersteigt die an S6 gemessene WW-Temperatur die gewünschte
WW-Einschalttemperatur im Speicher und die an S8 gemessene
WW-Temperatur die gewünschte WW-Ausschalttemperatur,
dann wird die WW-Pumpe (P2) ausgeschaltet (AUS). Das
Motorregelventil (M1) schließt (oder regelt wieder die gewünschte
Vorlauftemperatur für die Heizung aus).
Wenn die Anlage über ein Umschaltventil (P2/M2), ein sogenanntes
Vorrangventil, zwischen den Heiz- und den WW-Kreisen verfügt,
dann wird das Umschaltventil mit Beginn der WW-Erwärmung
aktiviert. Die Umwältzpumpe (P1) ist bei der WW-Erwärmung
eingeschaltet (EIN).
Parallelbetrieb bei Applikationen mit zwei Pumpen:
Wenn die gewünschte WW-Temperatur ungefähr im Bereich der
gewünschten Vorlauftemperatur für die Heizung liegt, wird die
Umwälzpumpe (P1) im Heizkreis während der WW-Erwärmung
nicht ausgeschaltet.
Während der WW-Erwärmung lässt sich die von S5 gemessene
Rücklauftemperatur auf einen festen Wert begrenzen.
Die Legio-Desinfektion kann an ausgewählten Wochentagen
aktiviert werden.
Der WW-Kreis kann als primärer Kreis angeschlossen werden, und
das Ventil „P2/M2" fungiert dann als ON/OFF-Ventil.
Die WW-Zirkulationspumpe (P3) verfügt über ein
Wochenprogramm mit bis zu 3 EIN-Perioden am Tag.
6 DEN-SMT/DK

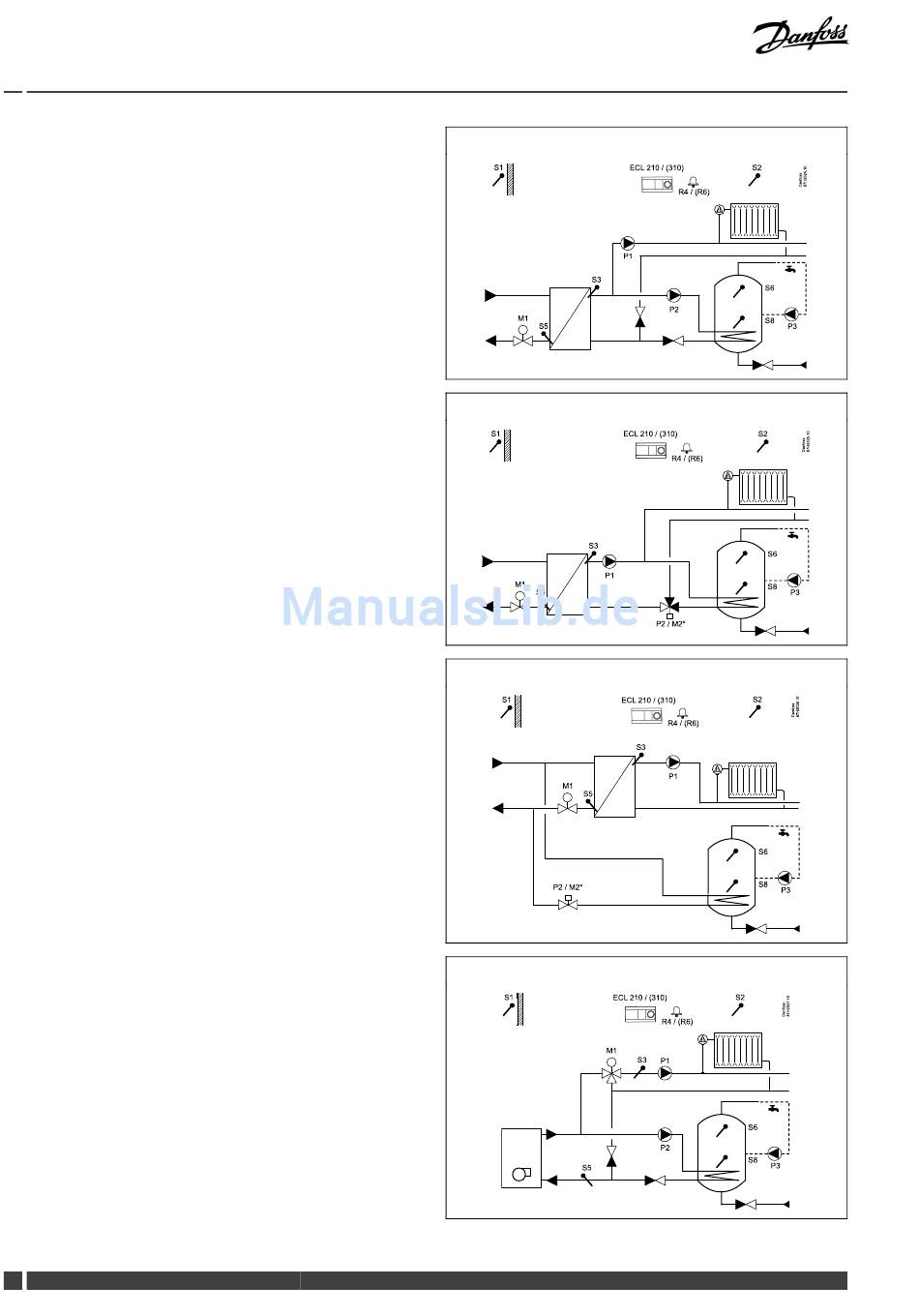

ECL Comfort 210 / 310, Applikation A237 / A337
A237.1/A337.1, Beispiel a:
S 1
M1
S 5
A237.1/A337.1, Beispiel b:
S 1
M1
S 5
A237.1/A337.1, Beispiel c:
S 1
M1
S 5
P2 / M 2*
A237.1/A337.1, Beispiel d:
S 1
S 5
VI.LG.R1.03
ECL 210 / (310) S 2
R4 / (R6)
P 1
S 3
P 2
ECL 210 / (310) S 2
R4 / (R6)
S 3
P 1
P2 / M2*
S 2
ECL 210 / (310)
R4 / (R6)
S 3
P 1
S 6
S 8
S 2
ECL 210 / (310)
R4 / (R6)
M1
S 3
P 1
P 2
Danfoss District Energy
P 3
