Installation

1 Installation
1 1
In diesem Handbuch wird die Installation der Sensor-
schnittstellenoption in einem Wechselrichter der Reihe FLX
beschrieben.
Vor der Installation ist Folgendes bereitzuhalten:
•
Sensorschnittstellenoption (1)
•
Handbuch
1

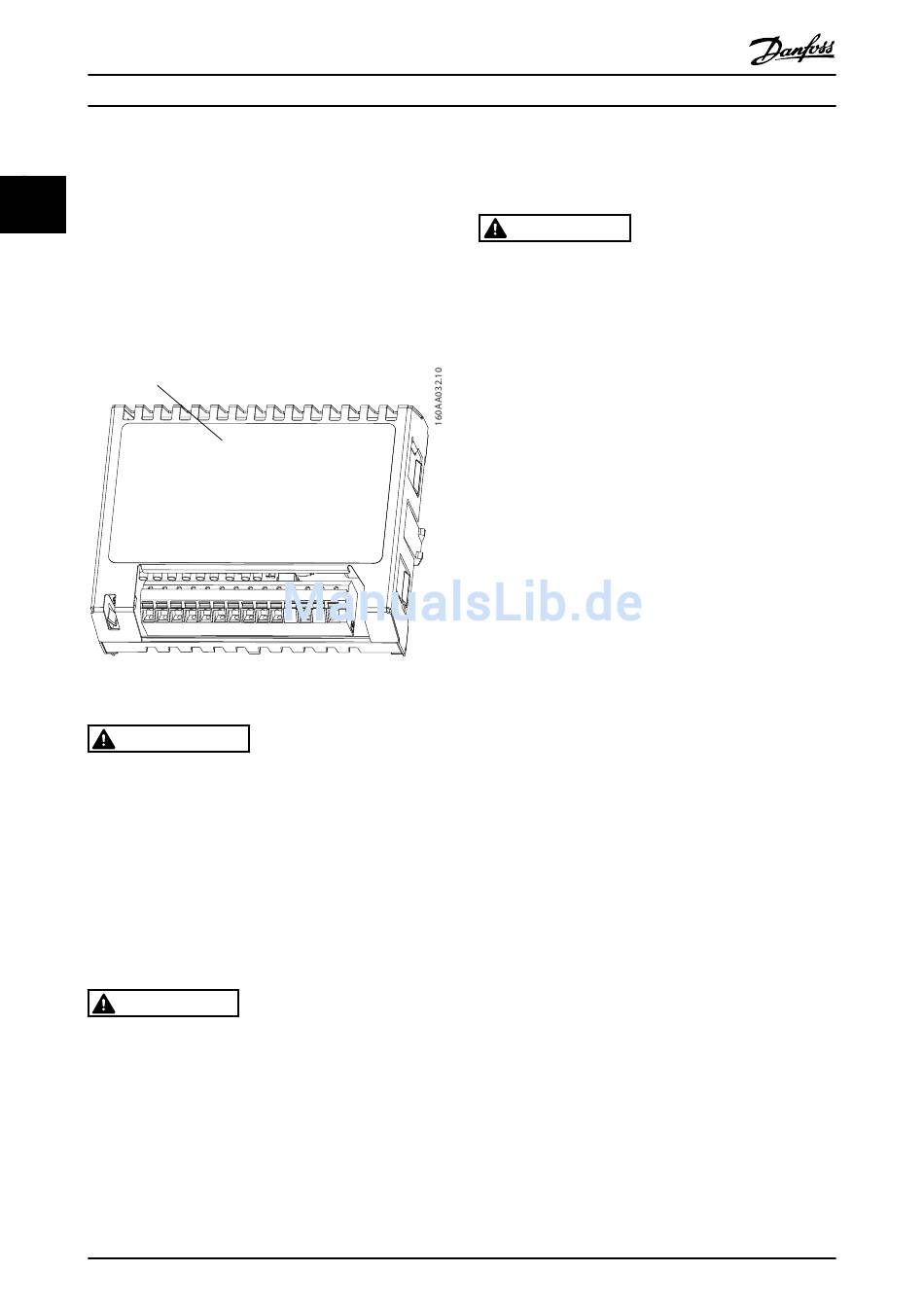

Abbildung 1.1 Lieferumfang - Sensorschnittstellenoption
WARNUNG
Vor der Aufnahme von Arbeiten am Wechselrichter das AC-
Netz am Netzschalter und PV über den eingebauten PV-
Lastschalter (DC-Lasttrennschalter) abschalten. Nach jedem
Trennen der Verbindung zum Netz und zu den PV-
Paneelen mindestens 8 Minuten warten, bis der
Wechselrichter vollständig entladen ist, bevor die Arbeiten
fortgesetzt werden. Das Nichttrennen der Verbindung zum
AC-Netz und zur PV-Anlage sowie das Nichtabwarten der
vollständigen Entladung kann zu Verletzungen führen.
Der Wechselrichter erkennt die Option nur dann, wenn sie
im stromlosen Zustand installiert wird.
VORSICHT
Gemäß IP-Gehäuseschutzart müssen sämtliche Periphe-
riekabel über ordnungsgemäß angebrachte
Kabelverschraubungen verfügen.
2
VORSICHT
Um die EMV-Konformität sicherzustellen, sind an die
Sensoreingänge geschirmte Kabel anzuschließen.
Weitere Hilfskabel müssen zur mechanischen Fixierung und
im Fall eines Abschlusses von geschirmten Kabeln an der
Abschirmvorrichtung durch die ausgewiesenen EMV-
Kabelschellen verlaufen.
VORSICHT
Gehäuse der Option nicht öffnen oder aufbohren. Öffnen
oder Aufbohren kann zu Sachschäden führen.
1.1 Installation
Zur Installation der Option:
1. Öffnen Sie am Wechselrichter die Abdeckung des
Installationsbereichs.
2. Schieben Sie die Sensorschnittstellenoption in
einen der beiden Optionseinschübe (Options-
einschub 1 oder Optionseinschub 2), siehe
Abbildung 1.2. Lassen Sie die Option auf beiden
Seiten hörbar einrasten.
3. Notieren Sie den Kalibrierwert des Bestrahlungs-
fühlers (mV/1000 W/m
Verwendung.
4. Schließen Sie die Sensorkabel an, siehe
Abbildung 1.3. Siehe auch CLX Sensor Kit-Installati-
onsanleitung oder die Richtlinien des
Sensorherstellers.
5. Befestigen Sie die Kabel mit Kabelbindern.
L00410607-01_03
2
) zur späteren
