Instruktion

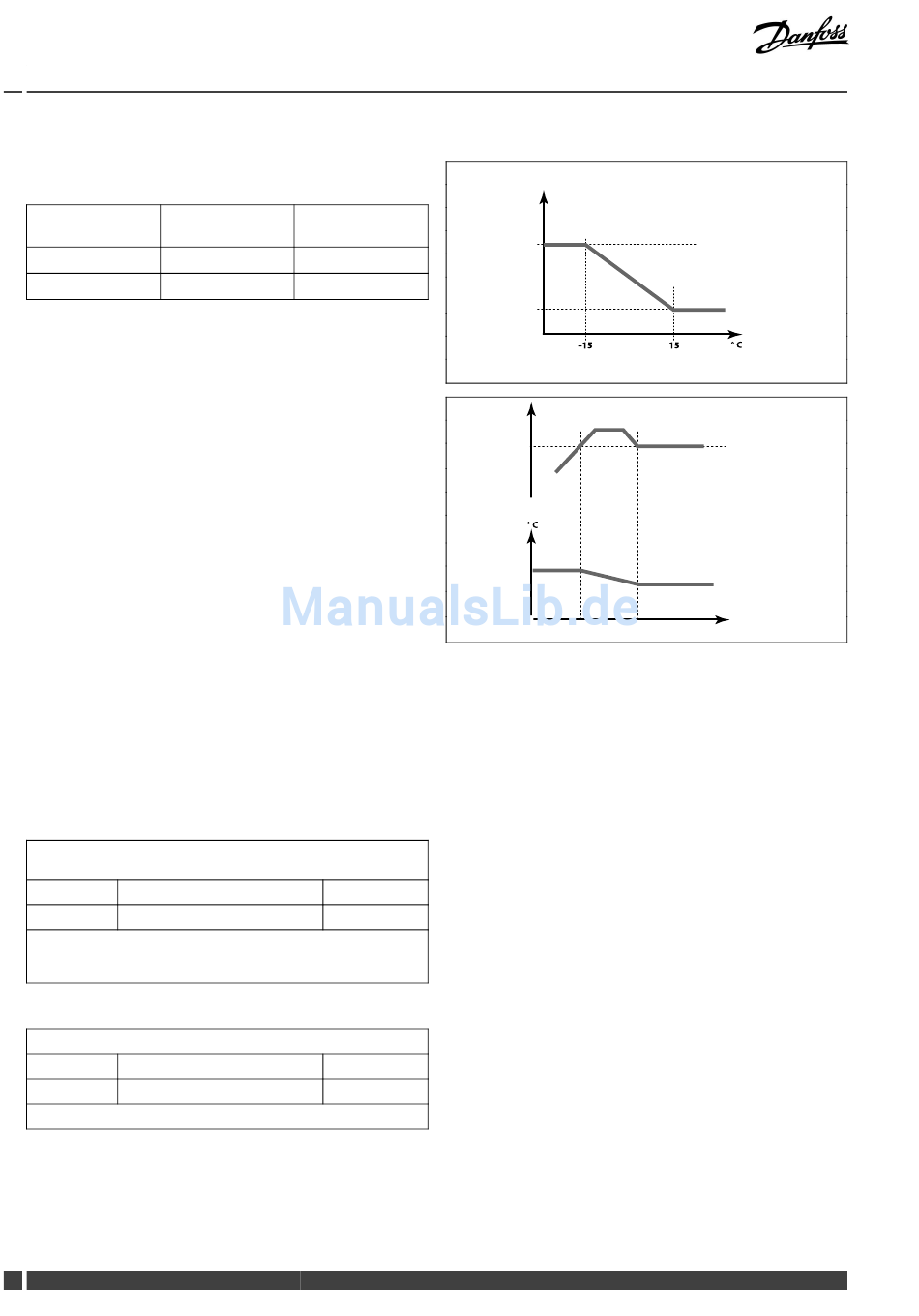

5.4 Begrenzung des Volumenstroms/der Heizleistung
Je nach Reglertyp basiert die Begrenzung des Durchflusses/der
Heizleistung auf unterschiedlichen Zählersignalen:
ECL-Applikations-
schlüssel
A2xx
A3xx
An den ECL Regler kann ein Durchfluss-, Wärme- oder ein
Energiezähler angeschlossen werden, um den Durchfluss bzw. den
Energieverbrauch zu begrenzen.
Die Begrenzung des Volumenstroms/der Heizleistung erfolgt in
Abhängigkeit von der Außentemperatur. Bei Fernwärmeheizungen
ist bei niedrigen Außentemperaturen in der Regel ein höherer
Volumenstrom/eine höhere Heizleistung akzeptabel.
Die Beziehung zwischen der Begrenzung des Volumenstroms/der
Heizleistung und der Außentemperatur wird mit Hilfe von zwei
Koordinaten vorgegeben.
Die Koordinatenwerte für die Außentemperatur werden über die
Parameter „Hohe T Außen X1" und „Tiefe T Außen X2" festgelegt.
Die dazugehörigen Koordinatenwerte für die Begrenzung des
Volumenstroms/der Heizleistung werden unter „Tiefe Begr. Y1„
und Hohe Begr. Y2" eingegeben. Auf Basis dieser Einstellwerte
berechnet der Regler die Werte für die Begrenzung.
Er senkt schrittweise die gewünschte Vorlauftemperatur, sobald
der Volumenstrom/die Heizleistung über den berechneten
Grenzwert ansteigt, um den maximalen Volumenstrom/die
maximale Heizleistung einzuhalten.
MENU > Einstellungen > Begr. Vorl./Leist.
Aktuell (Aktueller Volumenstrom oder aktuelle
Wärmeleistung)
Kreis
1
Angezeigt wird der aktuelle Volumenstrom/die aktuelle Wärmeleistung
entsprechend dem vom Durchfluss-/Wärmemengenzähler gelieferten und
vom Regler verarbeiteten Signal.
Akt. Begrenzung (Grenzwert)
Kreis
1
Angezeigt wird der berechnete Grenzwert.
76 DEN-SMT/DK
ECL Comfort 210 / 310, Applikation A237 / A337
Regler ECL Regler ECL
Comfort 210 Comfort 310
Impulssignal Impulssignal
Nicht möglich M-Bus-Signal
Einstellbereich Werkseinstellung
schreibgeschützt
Einstellbereich Werkseinstellung
schreibgeschützt
Begrenzung des Volumenstroms/der
Heizleistung
Hohe Begr.
Y2
Tiefe Begr.
Y1
Tiefe T Außen X2 Hohe T Außen X1
Begrenzung
des
Volumen-
stroms / der
Heizleistung
Gewünschte
Vorlauftemp.
11110
11111
VI.LG.R1.03
° C
-15 15
Danfoss District Energy
Außen-
temperatur
Begrenzung
Zeit
