Instruktion

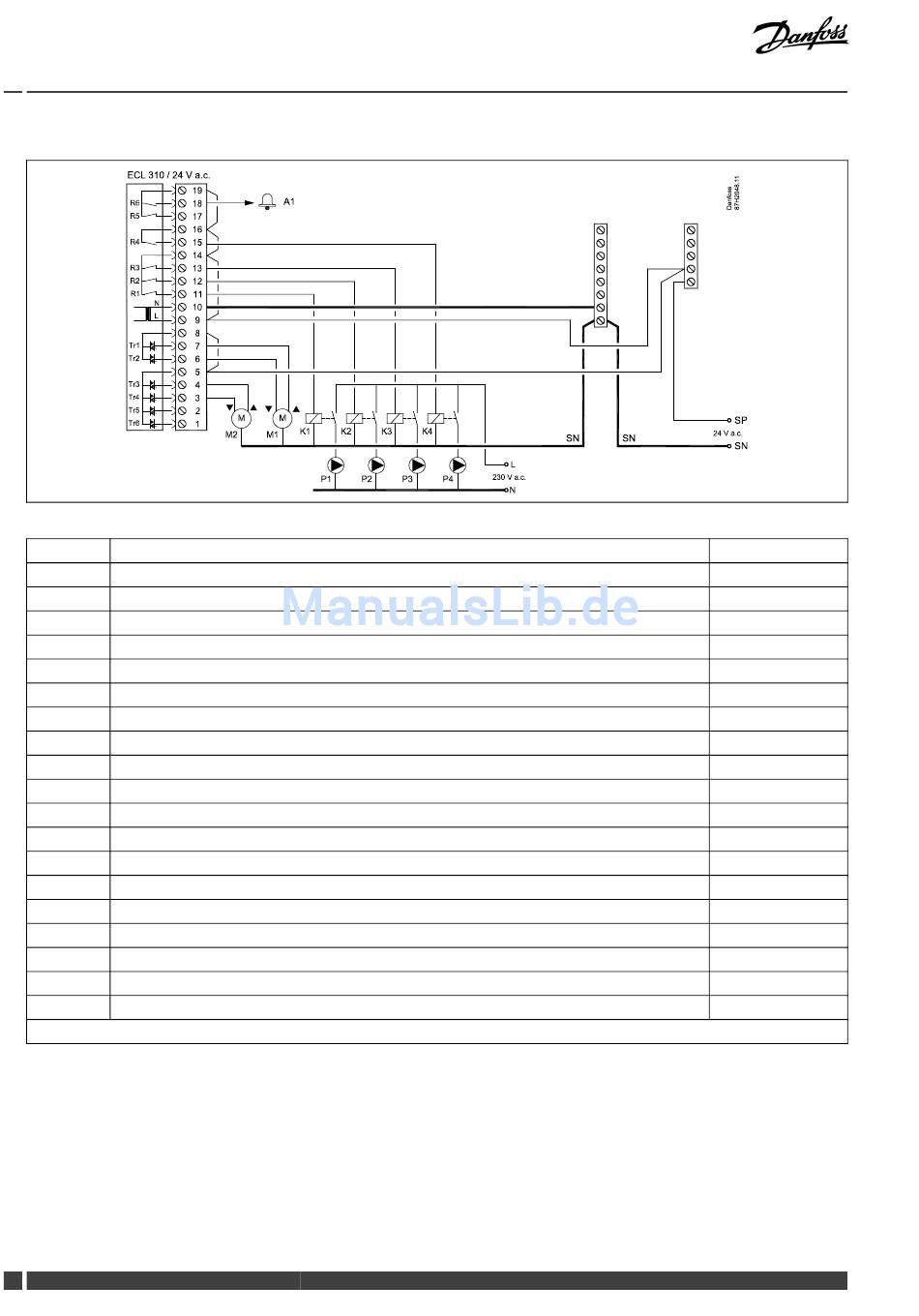

Applikation A337.2
ECL 310 / 24 V a.c.
Klemme Beschreibung
19
Phase für den Alarmausgang
18
Alarm
17 Nicht verwendet
16 Phase für die WW-Speicherladepumpe, Kreis 2
15 K4 WW-Speicherladepumpe EIN/AUS, Kreis 2
14
Phase für Pumpen/Umschaltventil
13 K3 WW-Zirkulationspumpe EIN/AUS, Kreis 2
12 K2
WW-Tauscherladepumpe EIN/AUS, Kreis 2/Umschaltventil
11 K1
Umwälzpumpe EIN/AUS, Heizkreis 1
10
Spannungsversorgung 24 V AC (Neutralleiter - N)
9
Spannungsversorgung 24 V AC (Stromleiter - L)
8 M1
Phase für die Ansteuerung von Motorregelventil, Kreis 1
7 M1
Motorregelventil öffnen
6 M1
Motorregelventil schließen
5 M2
Phase für die Ansteuerung von Umschaltventil, Kreis 2 (WW)
4 M2
Umschaltventil, in Richtung WW-Kreis
3 M2
Umschaltventil, in Richtung Heizkreis
2
Nicht verwendet
1 Nicht verwendet
* Relaiskontakte: 4 A für die ohmsche Last, 2 A für die induktive Last
Werkseitig eingesetzte Brücken:
zwischen Klemme 5 und 8 zwischen Klemme 9 und 14 zwischen Klemme L und 5 zwischen Klemme L und 9 zwischen Klemme N und 10
34 DEN-SMT/DK
ECL Comfort 210 / 310, Applikation A237 / A337
A1
S N
VI.LG.R1.03
S P
S N
S N
Max. Belastung
4 (2) A / 24 V AC*
4 (2) A / 24 V AC*
4 (2) A / 24 V AC*
4 (2) A / 24 V AC*
4 (2) A / 24 V AC*
1 A / 24 V AC
1 A / 24 V AC
1 A / 24 V AC
1 A / 24 V AC
