Instruktion

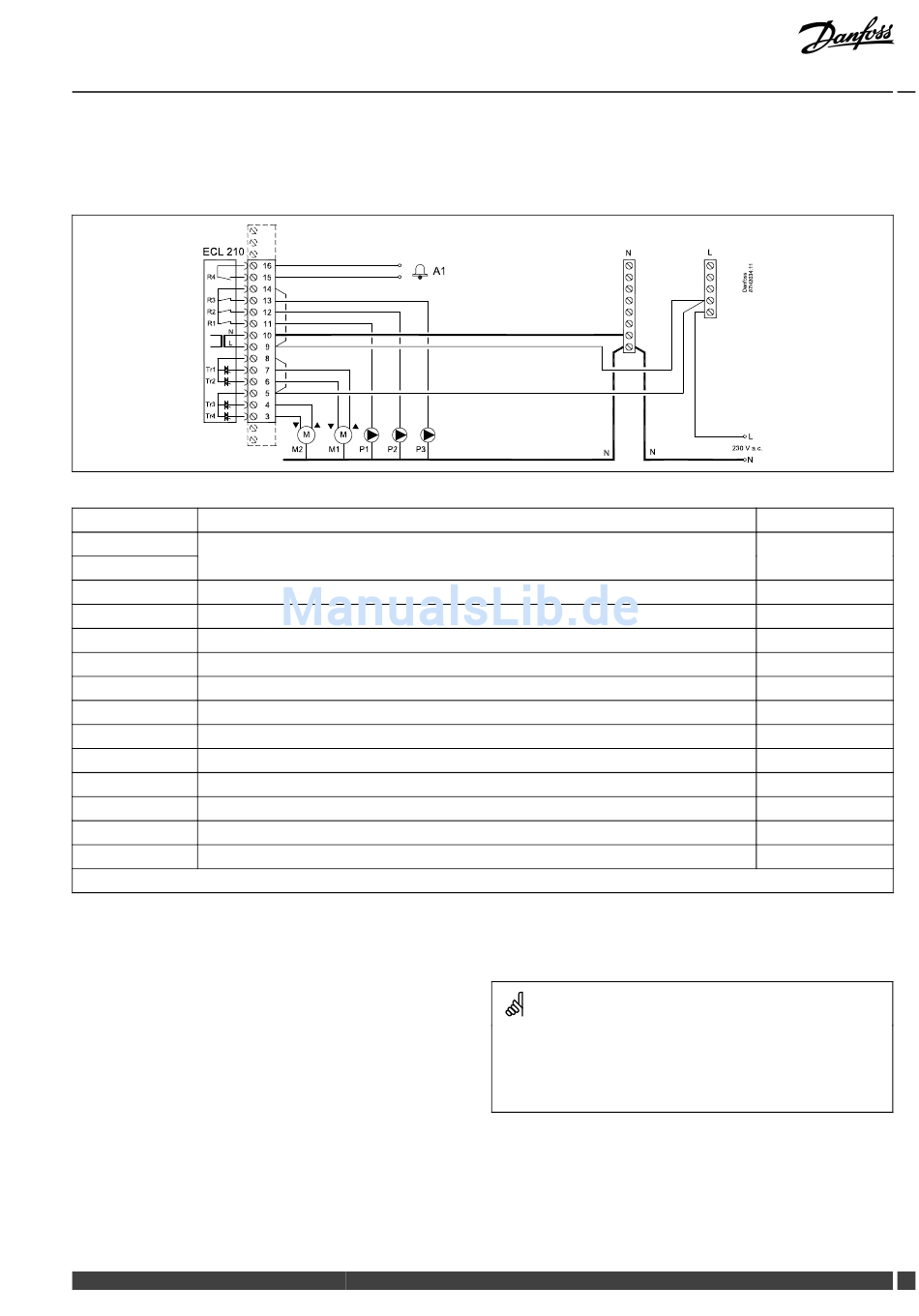

2.5.2 Elektrischer Anschluss der Spannungsversorgung, Pumpen, Stellantrieben der Regelventile, usw. (ohne
Sicherheitsthermostat) - 230 V AC
Applikation A237.1
Klemme Beschreibung
16
Alarm
15
14
Phase für Pumpen/Umschaltventil
13 P3
WW-Zirkulationspumpe EIN/AUS, Kreis 2
12 P2/M2
WW-Tauscherladepumpe EIN/AUS, Kreis 2/Umschaltventil
11 P1
Umwälzpumpe EIN/AUS, Heizkreis 1
10
Spannungsversorgung 230 V AC (Neutralleiter - N)
9 Spannungsversorgung 230 V AC (Stromleiter - L)
8 M1 Phase für die Ansteuerung von Motorregelventil, Heizkreis 1
7 M1
Motorregelventil öffnen
6 M1
Motorregelventil schließen
5 M2
Phase für die Ansteuerung von Umschaltventil, Kreis 2 (WW)
4 M2
Umschaltventil, in Richtung WW-Kreis
3 M2
Umschaltventil, in Richtung Heizkreis
* Relaiskontakte: 4 A für die ohmsche Last, 2 A für die induktive Last
Werkseitig eingesetzte Brücken:
zwischen Klemme 5 und 8 zwischen Klemme 9 und 14 zwischen Klemme L und 5 zwischen Klemme L und 9 zwischen Klemme N und 10
Danfoss District Energy
ECL Comfort 210 / 310, Applikation A237 / A337
Leiterquerschnitt: 0.5 - 1.5 mm²
Durch einen Falschanschluss können die TRIAC-Ausgänge am ECL 210
oder ECL 310 beschädigt werden.
An alle Schraubklemmen dürfen nur maximal 2 Leiter mit einem
Querschnitt von 1.5 mm² angeschlossen werden.
VI.LG.R1.03
Max. Belastung
4 (2) A / 230 V AC*
4 (2) A / 230 V AC*
4 (2) A / 230 V AC*
4 (2) A / 230 V AC*
0.2 A / 230 V AC
0.2 A / 230 V AC
0.2 A / 230 V AC
0.2 A / 230 V AC
DEN-SMT/DK 21
