2.2 Auswahl des Anlagentyps

Skizzieren Sie Ihre Anwendung
Der ECL Comfort Regler wurde für Heizungsanlagen,
Warmwassersysteme und Kühlsysteme unterschiedlicher Art und
Größe entwickelt. Sollte sich Ihre Anlage von den nachfolgenden
Blockschemen unterscheiden, wird empfohlen, dass Sie eine
Skizze von Ihrer Anlage anfertigen. Denn dadurch wird das Lesen
der Installationsanleitung, die Sie Schritt für Schritt durch die
Installation und abschließende Inbetriebnahme bis zur Übergabe
an den Kunden führt, erheblich erleichtert.
Der ECL Comfort Regler ist ein Universalregler, der für verschiedene
Anlagentypen verwendet werden kann. Ausgehend von
den gezeigten Standardanlagen gibt es eine Reihe weiterer
Konfigurationsmöglichkeiten. In diesem Abschnitt finden Sie
die am häufigsten ausgeführten Anlagen. Sollte Ihre Anlage
sich von den hier gezeigten unterscheiden, wählen Sie bitte das
Anlagenschema, das Ihrer Anlage am nächsten kommt, und
nehmen Sie dann die notwendigen Änderungen vor.

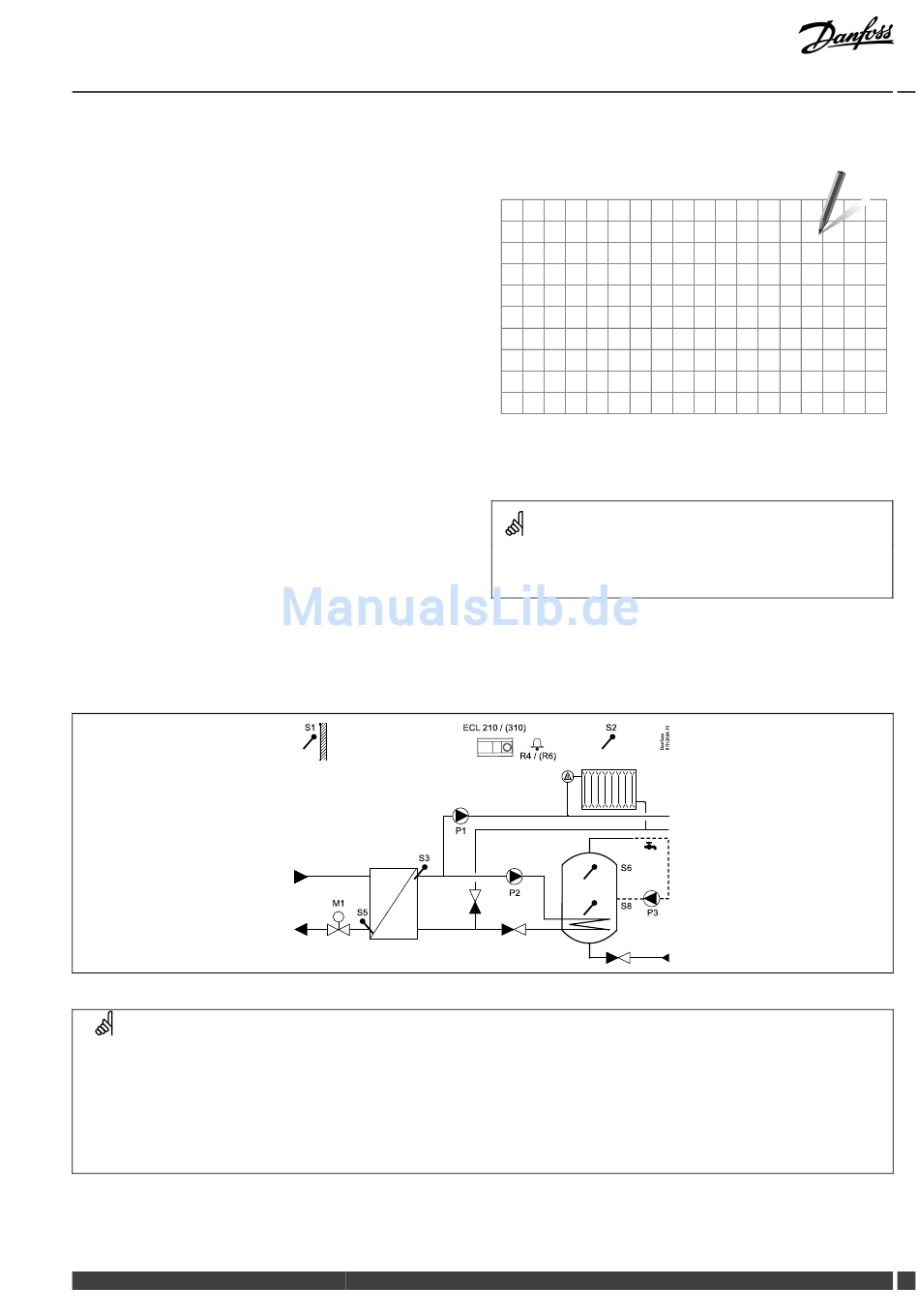

A237.1/A337.1, Beispiel a
Indirekt angeschlossene Hausanlage mit einem Heizkreis und sekundär angeschlossenem WW-Speicher mit internem Wärmeübertrager
(wahlweise mit WW-Vorrang- oder Parallelbetrieb).
Besondere Einstellungen für Typ A237.1/A337.1, Beispiel a:
WW-Kreis (Kreis 2)
Navigation:
MENU \ Einstellungen \ Applikation: „Umschaltventil / P"
MENU \ Einstellungen \ Applikation: „WW primär / sek."
