In der Mitte des Bedienfelds befindet sich ein großzügiges Display, das ermöglicht, stets eine detaillierte Übersicht über den
Zustand des USV in Echtzeit im Vordergrund zu haben. Der Benutzer kann unmittelbar vom Bedienfeld aus den USV ein-
/ausschalten, die Netz-, Ausgangs-, Batteriemesswerte usw.

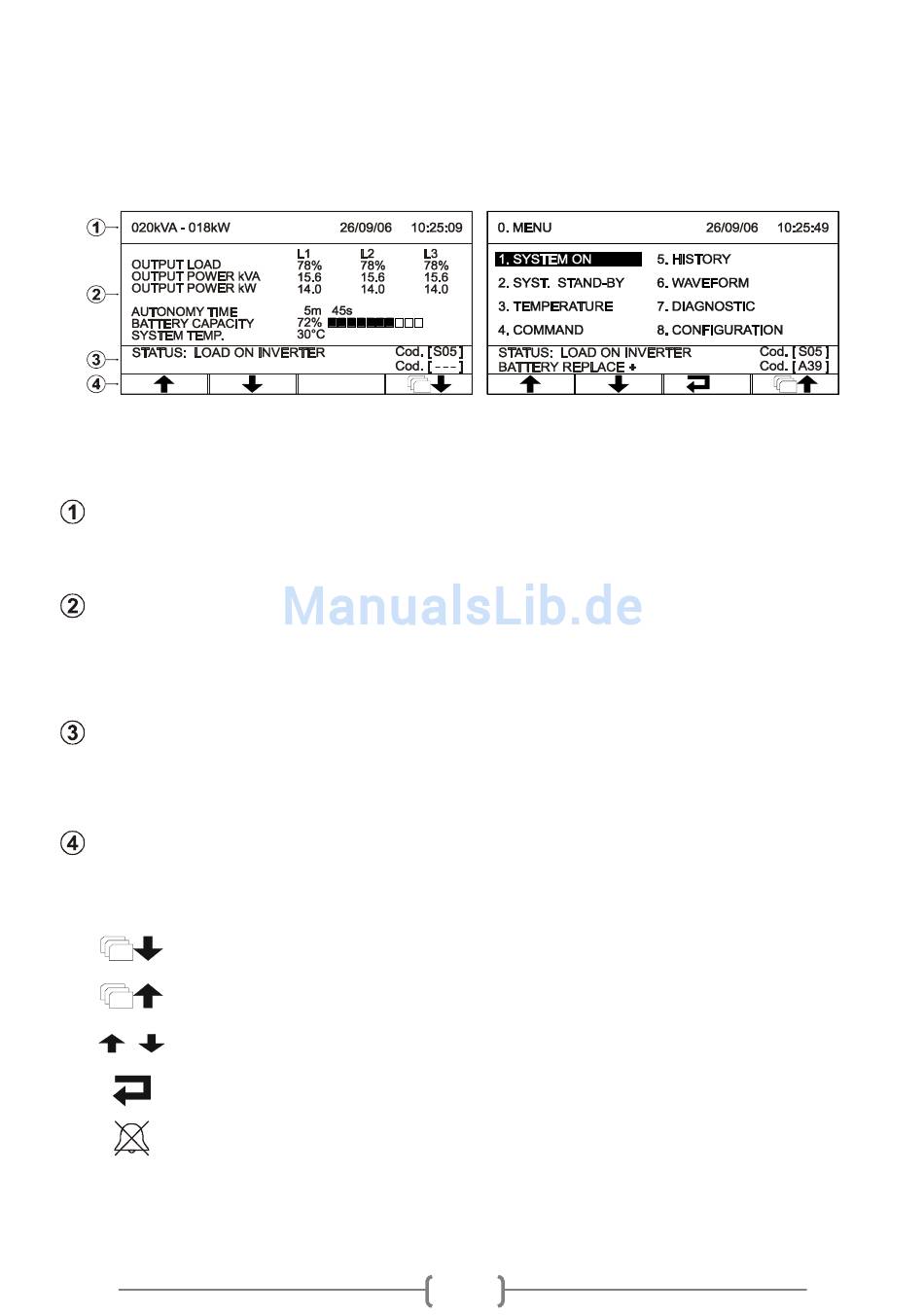

Das Display ist in vier Hauptbereiche unterteilt, jeder mit einer besonderen Aufgabe.
Um ins Hauptmenü zu gelangen
Um zum vorherigen Menü oder zur vorherigen Anzeige zurückzukehren
Um die unterschiedlichen Wahlpunkte innerhalb eines Menüs zu durchlaufen oder während der
Anzeige von Daten von einer Seite zur anderen blättern
Um eine Wahl zu bestätigen
Um den Summer zeitweilig still zu setzen (länger als 0,5 Sek. gedrückt halten).
Um ein programmiertes Ein-/Ausschalten zu annullieren (länger als 2 Sek. gedrückt halten).
ablesen und die Haupteinstellungen des Geräts vornehmen.
Bereich des Displays, in dem ständig das eingegebene Datum und die Uhrzeit
angezeigt werden und, abhängig von der Bildschirmseite, Modell des Geräts oder Titel
des zur Zeit aktiven Menüs.
Hauptbereich des Display zur Anzeige der Messungen des USV (in Echtzeit konstant
aktualisiert und der Abfragung der verschiedenen Menüs, die vom Benutzer mit den
entsprechenden Funktionstasten
gewünschte Menü gewählt wurde, werden in diesem Bereich des Displays eine oder
mehrere Seiten mit allen Daten des gewählten Menüs angezeigt.
Anzeigebereich des Betriebszustands des USV.
Die erste Zeile ist stets aktiv und zeigt konstant den Betriebszustand des USV im
jeweiligen Augenblick an. Die zweite aktiviert sich nur bei Vorliegen eines möglichen
Fehlers bzw. Störung des USV und zeigt den festgestellten Fehler-/Störungstyp an.
Auf der rechten Seite zeigt jede der Zeilen den dem laufenden Ereignis
entsprechenden Code an.
In vier Felder unterteilter Bereich, das jedes der darunterliegenden Funktionstaste
entspricht. Je nach dem zur Zeit aktiven Menü, zeigt das Display in dem jeweiligen
Feld die dem der entsprechenden Taste zugeteilte Funktion an.
