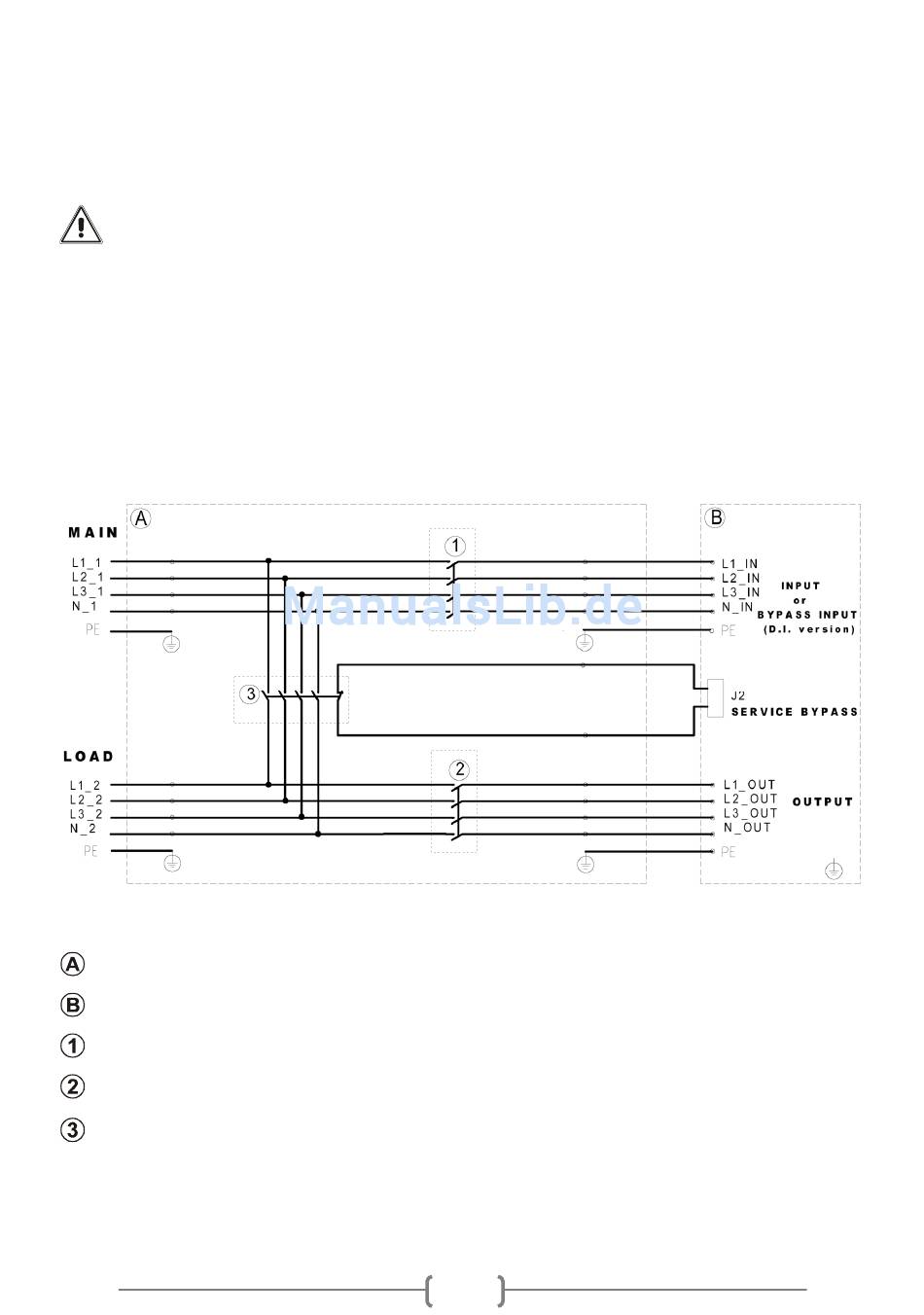

Es ist möglich, einen zusätzlichen Wartungs-Bypass auf einem peripherischen Schaltbrett (siehe folgendes Schaltbild) zu
installieren, um zum Beispiel den Austausch des USV zu ermöglichen, ohne die Versorgung der Last zu unterbrechen.
Hinweis: Der Hersteller stellt dieses Zubehör bereits vormontiert in einer Kunststoffbox mit IP65 zur Verfügung.
-
Kabel mit Querschnitten entsprechend der Angaben im Abschnitt „Kabelquerschnitte" verwenden.
-
Für die Verbindung der Klemme „SERVICE BYPASS" mit dem Hilfskontakt des Fernwartungstrennschalters, ein doppelt
isoliertes Kabel mit Querschnitt 1 mm² verwenden.
-
Peripherisches Schaltbrett
Anschlüsse im Inneren des USV
EINGANGS-Trennschalter: Trennschalter entsprechend der Angaben in „Interne Schutzvorrichtungen des USV"
AUSGANGS-Trennschalter: Trennschalter entsprechend der Angaben in „Interne Schutzvorrichtungen des USV"
SERVICE BYPASS-Trennschalter: Trennschalter entsprechend der Angaben in „Interne Schutzvorrichtungen des
USV" mit zusätzlichem gewöhnlich geschlossenem Hilfskontakt (voreilend)
120
