Es wird empfohlen, die EIN-AUSGANGS- und die BATTERIEKABEL unter dem USV durchlaufen zu lassen.
Für die Bemessung des Querschnitts der Eingangs- und Ausgangskabel, sich auf folgende Tabelle beziehen:
NETZEINGANG
Getrennter Bypass-Eingang (auf
Wunsch)
kVA PE L1/L2/L3
30 16 16
40 16 25
Hinweis: Der Höchstquerschnitt der Kabel, der in die Klemmleiste eingeführt werden kann, ist gleich:
25 mm² für flexible Kabel
35 mm² für steife Kabel
Für USV mit getrenntem Bypass, siehe nächsten Absatz.

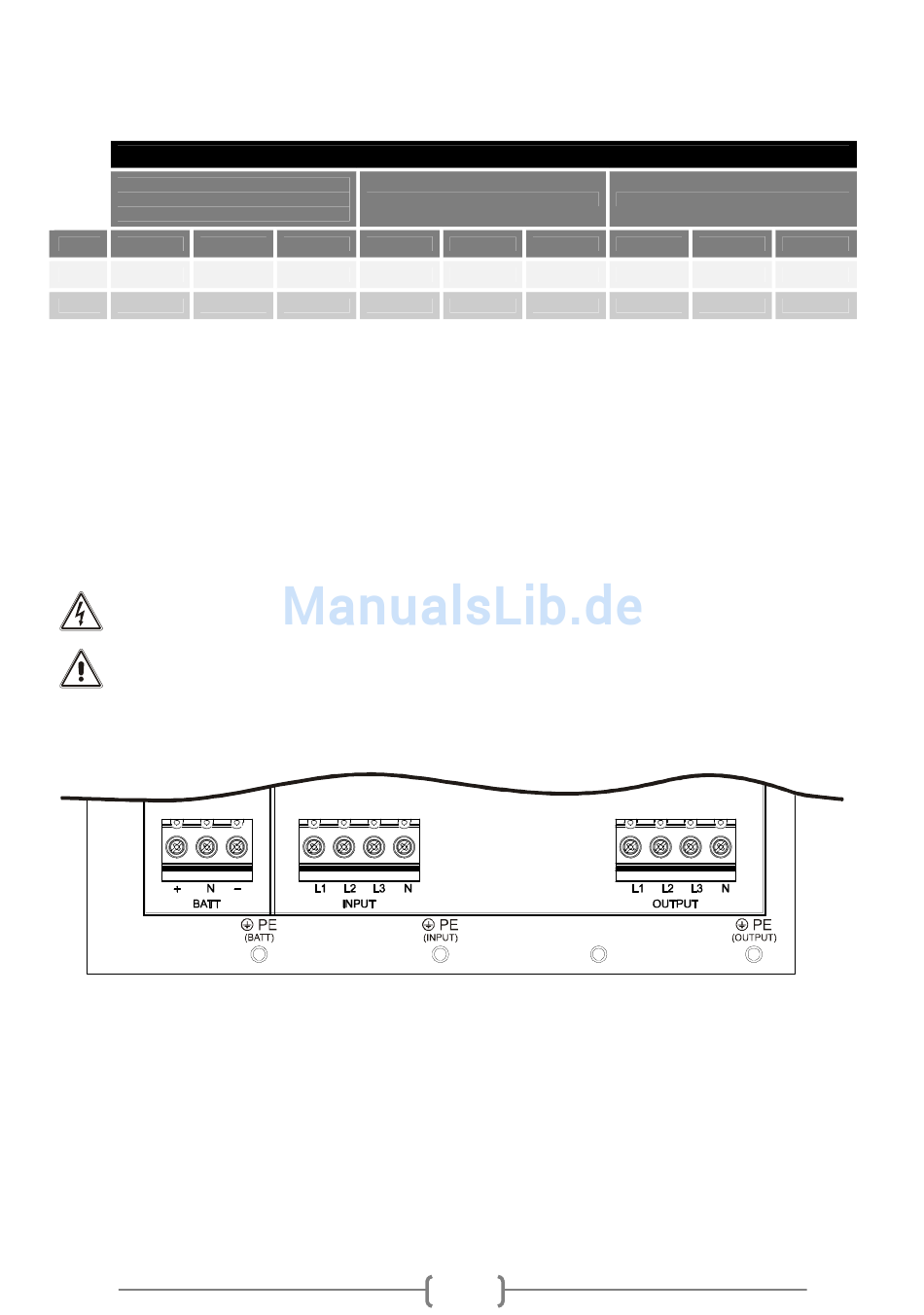

Die Eingangs- und Ausgangskabel wie in der untenstehenden Abbildung gezeigt, an die Klemmleiste anschließen:
Hinweis 1: Der Anschluss des Erdleiters erfolgt mittels Ösenschuh für Schraube M6
Hinweis 2: Die Anschlüsse an das Modul BATTERIE sind nur vorzunehmen, wenn die Battery Box vorhanden ist (siehe Absatz
AUSGANG
N PE L1/L2/L3
16 16 16
25 16 25
118
Externe Batterie (auf Wunsch)**
N PE +/-
25 16 16
25 16 25
N
16
25
