Informazioni generali

Denominazione Numero del modello Larghezza della costruzione
DF-SL5
DF-SL6
Targhetta delle caratteristiche
Questa si trova sul lato interno dell'apparecchio.
Accessori
Relative istruzioni per l'uso: J361.12 italiano
La fornitura comprende tutti gli elementi di fissaggio.
Non è permesso convogliare l'aria di scarico in un camino!
Attenersi alle prescrizioni locali della polizia del fuoco!

Dati tecnici

Dati elettrici
Tensione
Valore allacciato
Fusibile
Tipo di collegamento

Collegamento elettrico

Il collegamento elettrico deve essere eseguito dal personale specializzato in base alle
prescrizioni NIN/NIBT e delle aziende elettriche locali.
Nell'installazione interna si deve prevedere un separatore di rete con un'apertura dei
contatti di 3 mm. Interruttori, dispositivi d'innesto, interruttori di protezione della linea
e fusibili, liberamente accessibili dopo il montaggio dell'apparecchio e che commutano
tutti i conduttori polari, sono considerati separatori ammissibili.
Una messa a terra ineccepibile e conduttori neutri e di protezione posati separatamen
te (schema TN S) rendono possibile un esercizio sicuro ed esente da disturbi. Control
lare le vecchie installazioni.
L'apparecchio è provvisto di una spina «tipo 12» con messa a terra.
Viene consigliata l'applicazione di una presa «tipo 12».
Istruzioni d'installazione
Cappa aspirante
DF-SL5 / DF-SL6
Modello 361 / 362
361.1.00
361.1.02
361.1.06
361.1.08
362.1.00
362.1.02
362.1.06
362.1.08
230 V ~50 Hz
240 W
10 A
Cavo di rete 1,20 m con spina
Colore
Nero
Bianco
55 cm
ChromeClass
AluClass
Nero
Bianco
60 cm
ChromeClass
AluClass

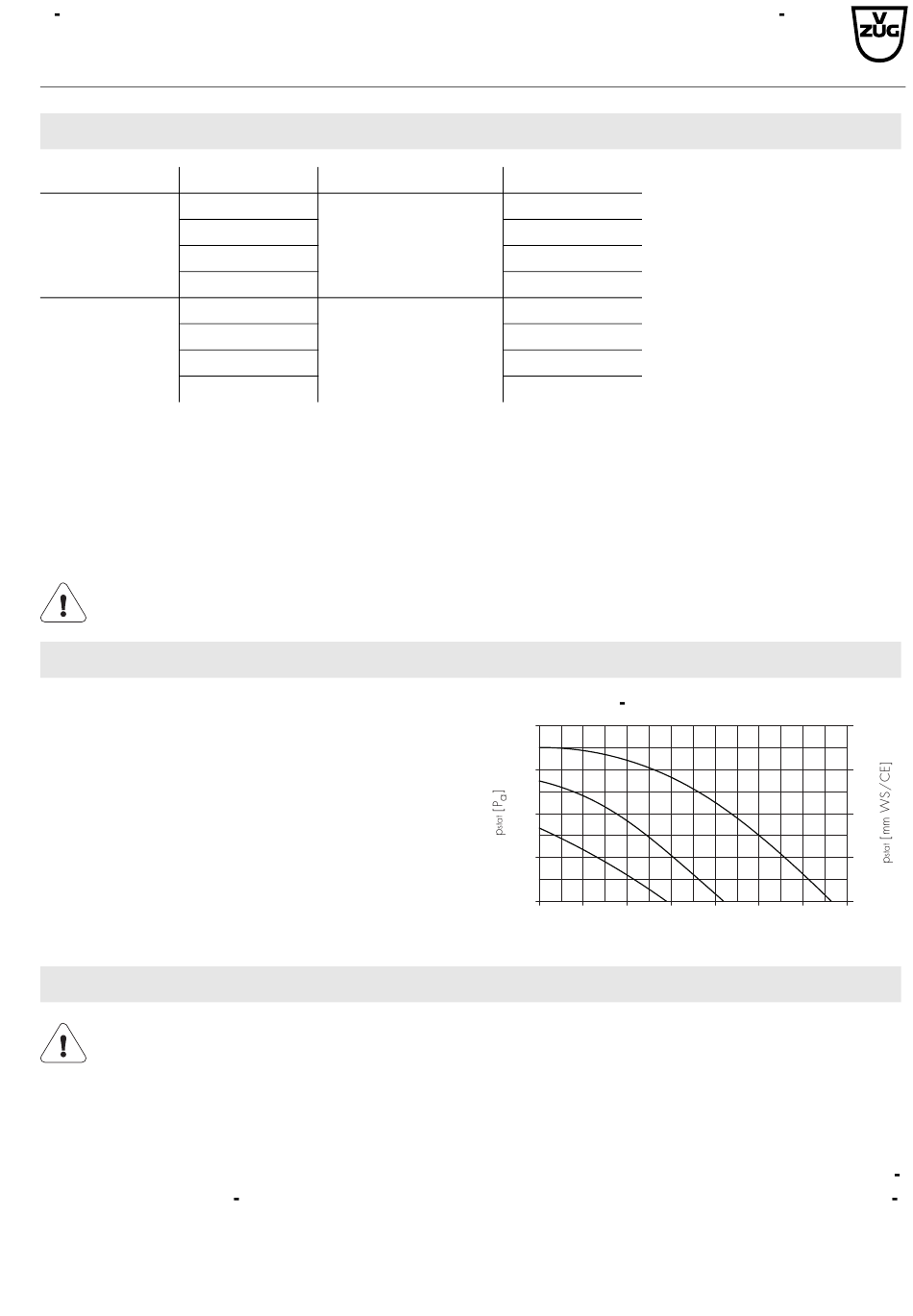

Diagramma p V
400
300
200
100
0
0
J361.50 1
17.3.05 BDR
3
2
1
100 200 300 400
Volume convogliato [m³/h]
7/9
40
30
20
10
0
500 600 700
