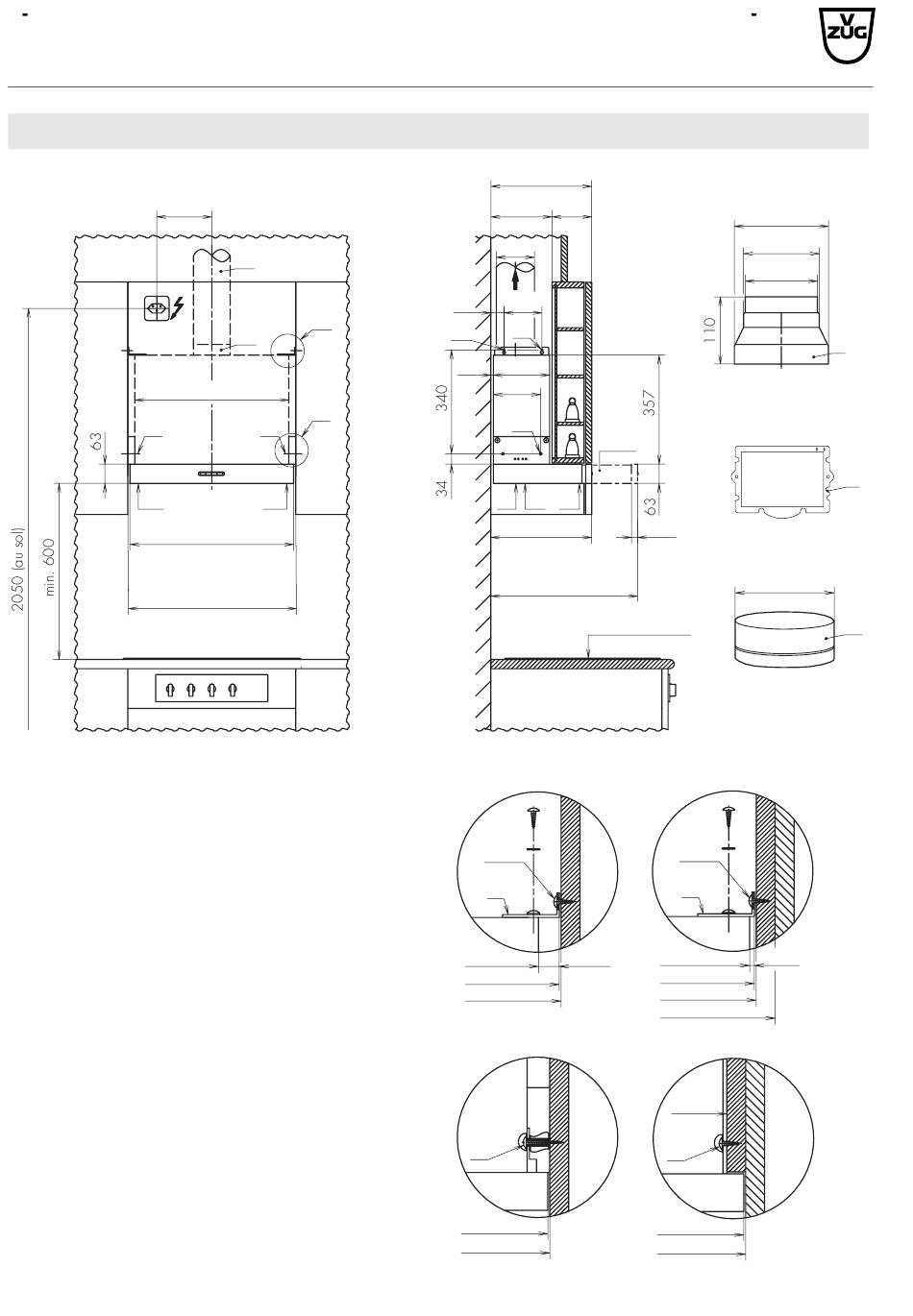

Montage
180
230 V
502/552
A
K
Liste frontale 546/596
Profil de guidage
548/598
Niche 550/600
1. Pointer les trous A, B, C (à gauche et à droite) à
l'aide du perçage en papier.
2. Visser l'angle de fixation D des deux côtés au boî-
tier et régler la distance suivante:
pour une largeur totale de 55 cm: 23 mm
pour une largeur totale de 60 cm: 3 mm
3. Enlever les deux filtres à vapeurs grasses E et F.
4. Insérer le conduit d'aspiration dans la niche et le
fixer à gauche/à droite avec les vis à bois livrées
aux parois latérales:
A avec des vis ø 4,5 x 30 mm
B, C avec des vis ø 4,5 x 15 mm
5. Monter l'embout d'évacuation G et le joint Z sur le
boîtier. Avec un conduit d'évacuation de
ø 150 mm, placer l'anneau en tôle R sur l'embout
d'évacuation G et monter le tube d'évacuation H.
Utiliser au besoin un embout réducteur J.
6. Régler l'alignement frontal de l'embout d'évacua-
tion avec les ferrures K à gauche/à droite (selon
la profondeur du meuble).
Notice d'installation
Hotte d'aspiration
DF-SL5 / DF-SL6
Modèle 361 / 362
H
X
G
Y
A
K
330
min.200 (130)
ø150
124
35
B
C
0–8 192
155
A
Tiroir
K F E
Liste front.:330
(ajustable:
310–370)
max. 470
Plan de cuisson
Détail X
Largeur totale 55 cm
B, C
D
502 23 *)
548
*) régler
550 ± 0,5
Détail Y
Largeur totale 55 cm
A
546
550 ± 0,5
J361.50 1
17.3.05 BDR
6/9
Embout réducteur
ø154
ø124
ø118
20
Anneau en tôle
ø150
Largeur totale 60 cm
B, C
D
552 3 *)
558
560
600 ± 0,5
Largeur totale 60 cm
560
A
596
600 ± 0,5
J
Z
R
