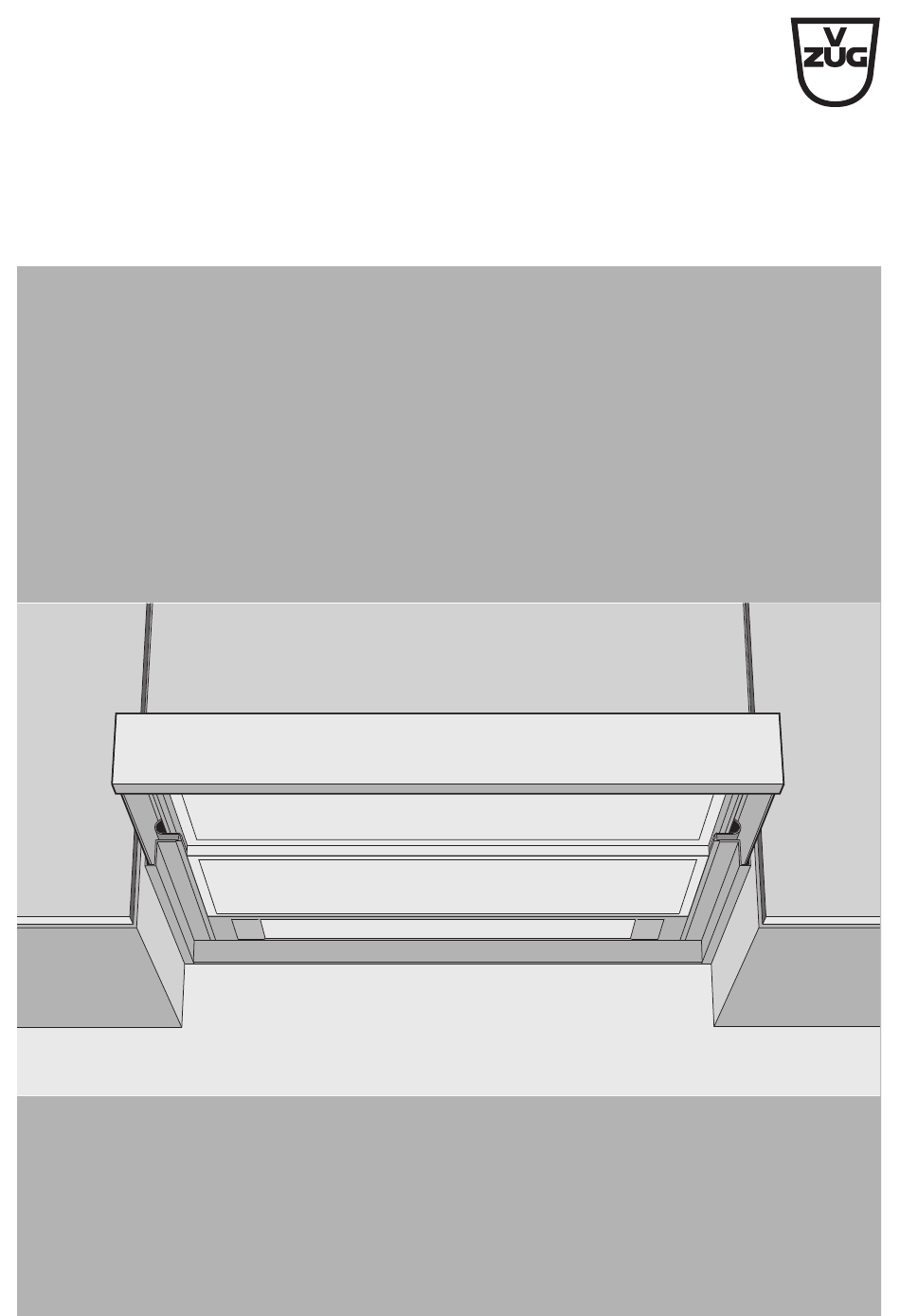

- Seite 1 V-ZUG AG Dunstabzug DF-S5 / DF-S6 Bedienungsanleitung...
- Seite 2 – Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt. Markiert eine Aufzählung. Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für die Modelle: Modell-Nr. Masssystem DF-S5 DF-S6 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2009...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Vor der ersten Inbetriebnahme ..... . . Bestimmungsgemässe Verwendung ....Bei Kindern im Haushalt . - Seite 4 … Inhalt Zubehör und Ersatzteile Technische Daten Entsorgung Stichwortverzeichnis Reparatur-Service Kurzanleitung...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: Personen (einschliesslich Kinder), die aufgrund ihrer physischen, sensori- schen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses... -
Seite 6: Bestimmungsgemässe Verwendung
… Sicherheitshinweise Bestimmungsgemässe Verwendung Das Gerät ist zum Absaugen von Dünsten über einer Kochstelle im Haus- halt vorgesehen. Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, ins- besondere an Strom führenden Teilen, dürfen nur durch den Hersteller, sei- nen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. -
Seite 7: Zum Gebrauch
… Sicherheitshinweise Zum Gebrauch Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Strom- netz getrennt werden. Vorsicht: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden. - Seite 8 … Sicherheitshinweise Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Frisch- luftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte. Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Koh- leheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird.
-
Seite 9: Gerätebeschreibung
Gerätebeschreibung Das Gerät dient zur Entlüftung einer Kochstelle und wird in der Regel im Oberschrank eingebaut. Das vorliegende Modell kann im Abluftbetrieb wie auch im Umluftbetrieb eingesetzt werden. Abluftmodell Die über der Kochstelle anfallenden Dünste werden durch das integrierte Gebläse abgesogen. Durch die Fettfilter wird die Luft gereinigt und über die Abluftleitung ins Freie geführt. -
Seite 10: Ausrüstung
… Gerätebeschreibung Ausrüstung Flachauszug 2 Absauggebläse 2 Metall-Fettfilter Beleuchtung der Kochstelle 1 Aktivkohlefilter (nur bei Umluftbetrieb, nicht im Lieferumfang inbegriffen) Die Absauggebläse besitzen 3 Leistungsstufen: 1 = geringe, 2 = mittlere, 3 = starke Förderleistung Die Stufen 1 und 2 sind für Dauerbetrieb geeignet. Die Stufe 3 (stark) dient dem kurzzeitigen, intensiven Abzug von Dünsten, z. -
Seite 11: Bedienungselemente
… Gerätebeschreibung Bedienungselemente Schiebeschalter Absauggebläse EIN / AUS (3 Stufen) Beleuchtung EIN / AUS Je nach Modell und Ausstattung kann die Ausführung Ihres Gerätes in Einzelheiten von der beschriebenen Standardausführung abweichen. -
Seite 12: Bedienung
Bedienung Gerät einschalten Die Beleuchtung und die Absaugge- bläse können erst eingeschalten wer- den, wenn der Flachauszug heraus- gezogen ist. Den Flachauszug herausziehen. Die beste Wirkung hat das Gerät, wenn der Flachauszug vollständig herausgezogen ist. Absauggebläse ein-/ausschalten Den Schiebeschalter oder schieben. -
Seite 13: Beleuchtung Ein-/Ausschalten
… Bedienung Beleuchtung ein-/ausschalten Den Schiebeschalter in Stellung schieben. Zum Ausschalten den Schiebe- schalter auf stellen. Gerät ausschalten Den Flachauszug vollständig hin- einschieben. – Dadurch werden die Absaugge- bläse und die Beleuchtung aus- geschaltet, auch wenn die Schie- beschalter nicht auf stehen. -
Seite 14: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser in das Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt. Aussenseite / Innenseite reinigen Aussenseiten mit einem leicht feuchten Tuch – evtl. mit etwas Spülmittel – reinigen und nachtrocknen. -
Seite 15: Fettfilter Reinigen
… Pflege und Wartung Fettfilter reinigen Die Fettfilter müssen bei normalem Gebrauch mindestens einmal im Monat gereinigt werden. Bei einer optimalen Pflege ist die Lebensdauer der Fettfilter unbegrenzt. Fettfilter im Geschirrspüler reinigen. Beim Geschirrspüler Programm «Intensiv» – respektive «Stark» – mit warmem Vorspülen wählen. - Seite 16 … Pflege und Wartung Fettfilter ausbauen Den Flachauszug 1 vollständig hineinschieben. Den Griffbügel 2 ausklappen und gegen die Aussenseite des Gerätes ziehen. – Dadurch löst sich der Fettfilter und kann nach unten ausgefahren werden. Den oberen Fettfilter auf die gleiche Art ausbauen. Fettfilter reinigen.
- Seite 17 … Pflege und Wartung Fettfilter einbauen Den Flachauszug 1 vollständig hineinschieben. Den Fettfilter fassen und fixe Zentrierstifte auf einer Seite (links und rechts möglich) in die Aufnahmeschlitze für den oberen Fettfilter einführen. Die Zentrierstifte auf der anderen Seite mit Hilfe des Griffbügels 2 zurück- ziehen und einrasten lassen.
-
Seite 18: Standard Aktivkohlefilter Auswechseln
… Pflege und Wartung Standard Aktivkohlefilter auswechseln Schraubsicherung für das Gerät herausdrehen bzw. Sicherungsau- tomat ausschalten. Standard Aktivkohlefilter werden nur beim Umluftmodell eingesetzt. Der Standard Aktivkohlefilter ist nach einer Betriebszeit von 3 bis 6 Monaten zu ersetzen. Standard Aktivkohlefilter können nicht gewaschen oder regene- riert werden. -
Seite 19: Longlife Aktivkohlefilter Reinigen Und Auswechseln
… Pflege und Wartung Longlife Aktivkohlefilter reinigen und auswechseln Schraubsicherung für das Gerät herausdrehen bzw. Sicherungsau- tomat ausschalten. Longlife Aktivkohlefilter werden nur beim Umluftmodell eingesetzt. Im Unterschied zum Standard Aktivkohlefilter kann der Longlife Aktivkohlefil- ter gereinigt und reaktiviert werden. Bei normaler Nutzung des Gerätes sollte der Longlife Aktivkohlefilter jeden Monat gereinigt werden. -
Seite 20: Glühlampe Ersetzen
… Pflege und Wartung Glühlampe ersetzen Schraubsicherung für das Gerät herausdrehen bzw. Sicherungsau- tomat ausschalten. Glühlampen werden durch den Betrieb heiss! Zuerst abkühlen lassen. Beleuchtungsabdeckung 1 öffnen: Beide Verriegelungsschieber 2 nach hinten schieben, Beleuchtungsabdeckung nach unten schwenken. Glühlampe aus der Fassung schrauben und neue Glühlampe einschrauben. -
Seite 21: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … … die Beleuchtung nicht funktioniert Mögliche Ursache Behebung Die Sicherung oder der Die Sicherung auswechseln. Sicherungsautomat der Den Sicherungsautomaten wieder Wohnungs- resp. der einschalten. Hausinstallation ist defekt. Unterbruch in der Die Stromversorgung überprüfen. Stromversorgung. -
Seite 22: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. und genaue Bezeichnung angeben. Glühlampe 230 V / 40 W Metall-Fettfilter Standard Aktivkohlefilter Longlife Aktivkohlefilter Die Glühlampe kann auch im Fachhandel bezogen werden. -
Seite 23: Technische Daten
Technische Daten Elektrischer Anschluss Siehe Typenschild Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. -
Seite 24: Entsorgung
Entsorgung Verpackung Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen. -
Seite 25: Stichwortverzeichnis
Stichwortverzeichnis Abluftmodell ........9 Gerät Absauggebläse Ausschalten......13 Ausschalten ......12 Einschalten ....... 12 Einschalten ....... 12 Gerätebeschreibung ..... 9 Aktivkohlefilter......... 9 Glühlampe Anfragen ........27 Ersetzen ........20 Aufbau..........10 Griffbügel........10 Ausrüstung ........10 Inbetriebnahme ......5 Bedienung ........12 Bedienungselemente... - Seite 26 … Stichwortverzeichnis Service-Center ......27 Umluftmodell ........9 Servicevertrag ......27 Sicherheit ........24 Sicherheitshinweise Verpackung ........24 Bei Kindern im Haushalt ..6 Verriegelungsschieber ....10 Bestimmungsgemässe Verwendung ....... 6 Vor der ersten Wartung......... 14 Inbetriebnahme......5 Zum Gebrauch......7 Standard Aktivkohlefilter Zubehör.........
-
Seite 27: Reparatur-Service
Typenschild Ihres Gerätes. Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850. -
Seite 28: Kurzanleitung
Den Schiebeschalter in Stellung schieben. Ausschalten Die Schiebeschalter in Stellung schieben oder den Flachauzug hineinschieben. V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch Service-Center: Tel. 0800 850 850 J364.10-3...
