Installationsanleitung

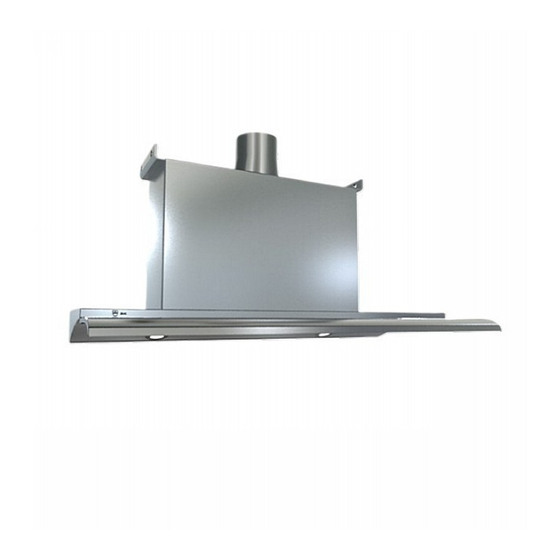

Dunstabzug DF-SLG5 / DF-SLG6
Einbaudunstabzug
Betriebsarten: Abluft / Umluft
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für die Modelle:
377 (DF-SLG5, Baubreite 55 cm)
384 (DF-SLG6, Baubreite 60 cm)
Allgemeine Hinweise
Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich,
wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine
ausreichende Frischluftzufuhr muss gewährleistet sein, z. B. durch nicht verschliessbare Öffungen in Türen oder Fenstern und
in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Massnahmen.
Wird das Gerät über Gaskochfelder eingebaut, muss jede Kochzone mit einer Zündsicherung ausgestattet sein und die
Mindestabstände (siehe «Abmessungen») müssen eingehalten werden.
Eine einwandfreie Reparatur kann nur gewährleistet werden, wenn jederzeit eine zerstörungsfreie Deinstallation des
kompletten Gerätes möglich ist.
Typenschild
A
Den Fettfilter entfernen. Das Typenschild befindet sich an der Innenseite des Gerätes.
Mitgeliefertes Installationszubehör
Alle Befestigungselemente sind im Lieferumfang enthalten.
Abluftbetrieb
Die Abluft darf nicht in einen Schornstein geführt werden, der für Abgase von gas- oder mit anderen Brennstoffen betriebenen
Geräten benutzt wird.
Die örtlichen feuerpolizeilichen Vorschriften sind zu beachten.
Umluftbetrieb
Soll das Gerät im Umluftbetrieb verwendet werden, bestehen folgende Möglichkeiten:
– Verwendung eines Aktivkohlefilters direkt im Gerät (siehe J415.48)
Die Querschnittsfläche (Ausblasfläche) des Lüftungsgitters muss min. 200 cm² betragen.
Bei dieser Anwendung strömt die Abluft durch den Abluftstutzen, wird dort ausgeblasen und durch ein Lüftungsgitter im Deckenab-
schluss in den Raum zurückgeblasen.
– Verwendung einer Luftrecyclingcassette LRC1 (siehe H4.0830)
Bei dieser Anwendung wird der Aktivkohlefilter in der Luftrecyclingcassette eingesetzt. Die Abluft strömt durch den Abluftstutzen und
eine Abluftleitung in die Cassette und wird durch das Ausblasgitter wieder in den Raum zurückgeblasen.
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
A
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
1
J377.110-1
06.01.14 FUW
