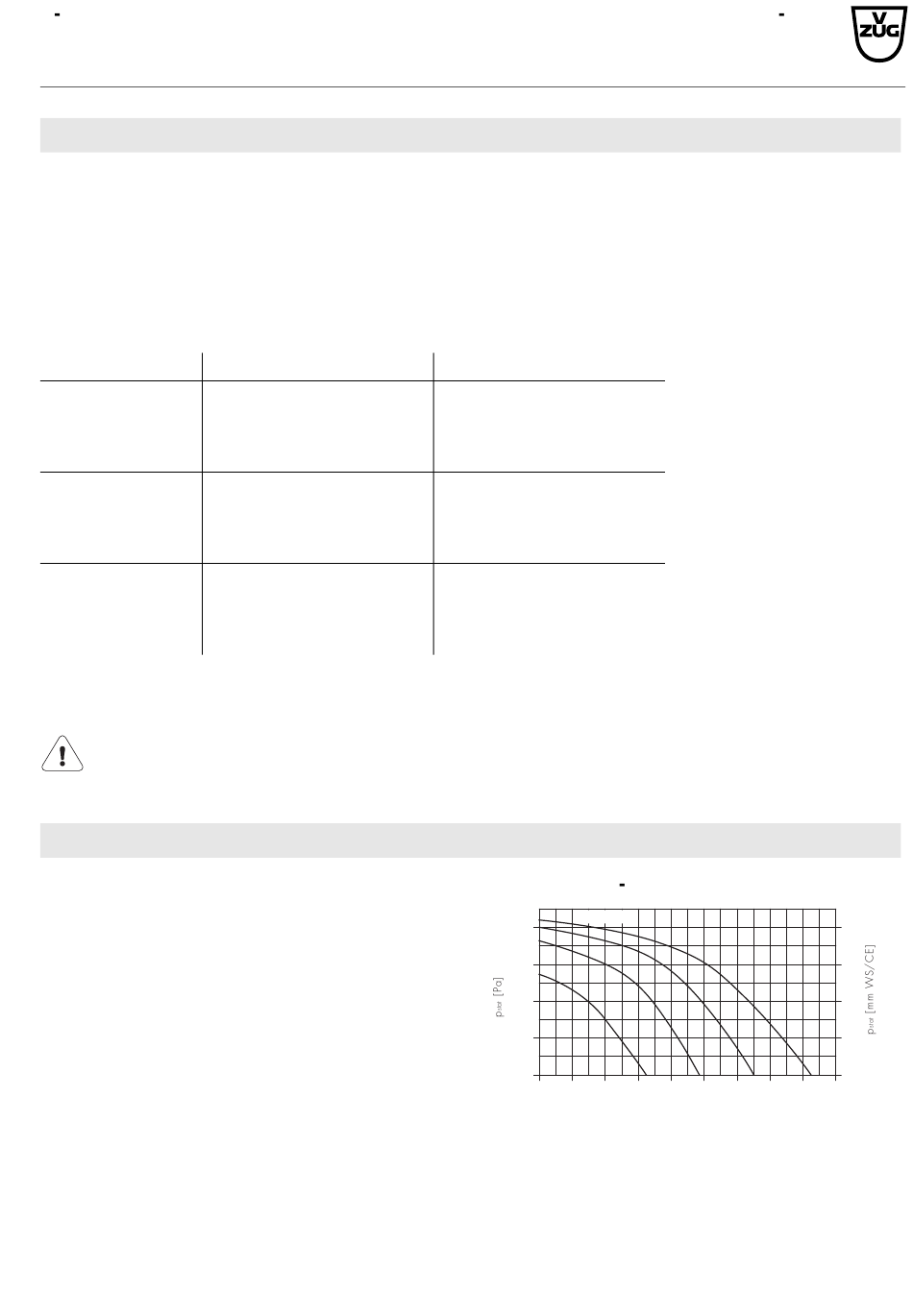

Informazioni generali

Tipo
Coppa d'aspirazione DI-M (coppa a isola), modello n° 897.1.06, 897.1.09, 898.1.06, 898.1.09
Targhetta dei dati
Questa si trova sul lato interno dell'apparecchio.
Accessori
Rivestimento telescopico in due diverse lunghezze
Art n°
H4.1912
H4.1913
H4.1914
H4.1915
H4.1916
H4.1917
H4.1918
H4.1919
H4.1920
H4.1921
H4.1922
H4.1923
Relative istruzioni per l'uso: J895.10 tedesco, J895.11 francese, J895.12 italiano
La fornitura comprende tutti gli elementi di fissaggio.
Non è permesso convogliare l'aria di scarico in un camino!
Attenersi alle prescrizioni locali della polizia del fuoco!

Dati tecnici

Dati elettrici
Tensione
Valore allacciato
Fusibile
Tipo di collegamento
Istruzioni d'installazione
Coppa d'aspirazione Mistral (coppa a isola)
Modello 897/898
Tipo di ventilazzione
Aria di scarico
Aria di scarico
Circolazione d'aria
Circolazione d'aria
Aria di scarico
Aria di scarico
Circolazione d'aria
Circolazione d'aria
Aria di scarico
Aria di scarico
Circolazione d'aria
Circolazione d'aria
230 V ~50 Hz
307 W
10 A
Cavo di rete 1,2 m con spina
Lunghezza
680–830 mm (1)
800–950 mm (2)
900–1050 cm (3)
Diagramma p V
4 intensivo
400
3
2
300
1
200
100
0
0 100 200 300 400 500 600 700 800 900
Volume convogliato [m³/h]
J417.08 0
9.1.04 BDR
9/12
40
30
20
10
0
