V-ZUG DF-SL5 Installationsanleitung Seite 2

V ZUG AG
Industriestrasse 66, Postfach 59, 6301 Zug
Telefon 041 767 67 67, Fax 041 767 61 61
vzug@vzug.ch, www.vzug.ch

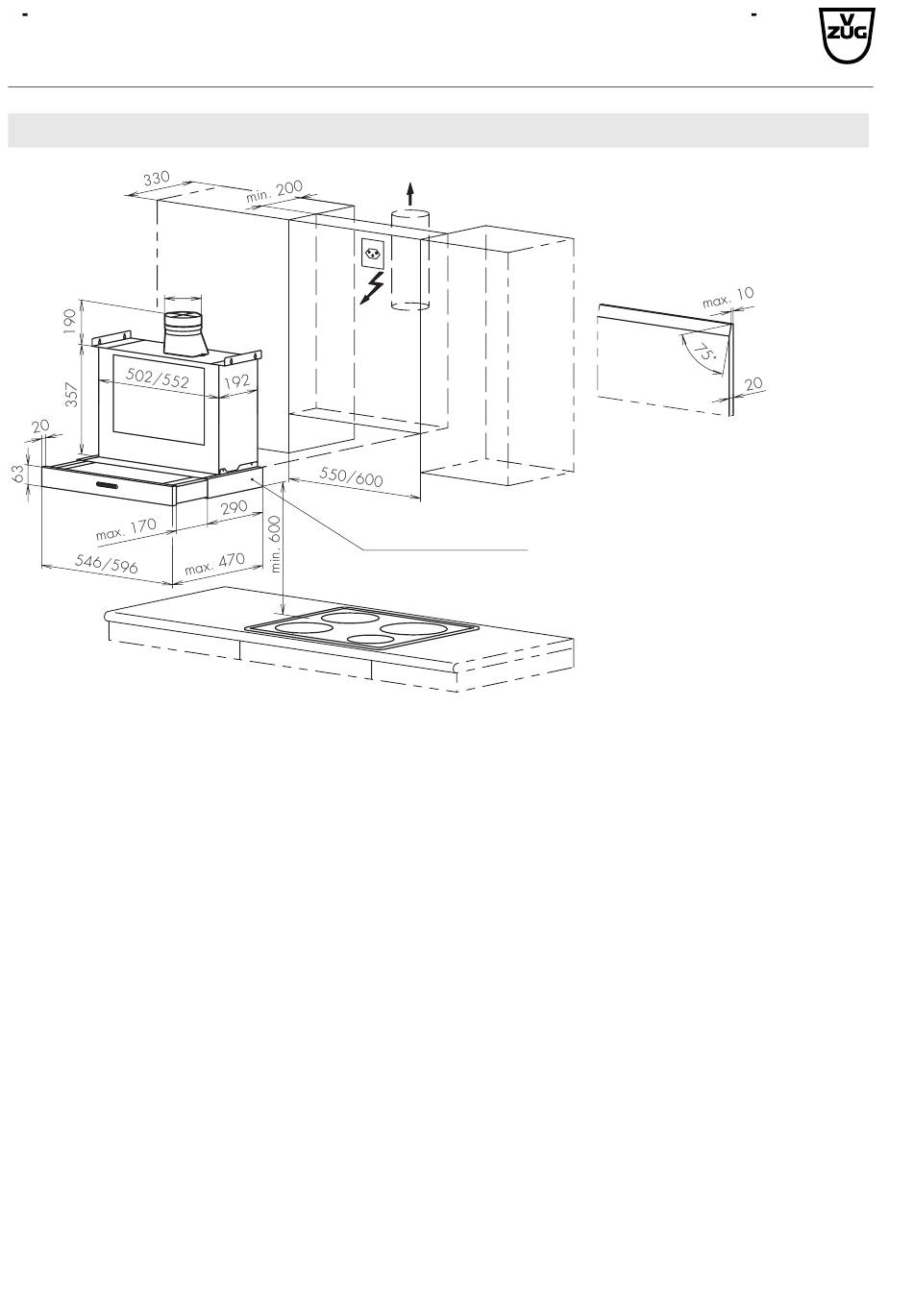

Hauptabmessungen
ø150
Verwendung des Dunstabzuges im Umluftbetrieb
Soll der Dunstabzug im Umluftbetrieb verwendet werden, bestehen folgende Möglichkeiten:
Verwendung eines Aktivkohlefilters direkt im Dunstabzug
Der notwendige Bausatz kann bei V-ZUG AG unter der folgenden Artikel-Nr. bestellt werden:
– H4.1008 Erstbausatz Aktivkohlefilter
– H4.2231 Erstbausatz Longlife-Filter
Er enthält eine Halterung, den Aktivkohlefilter und Befestigungsschrauben.
Ein Ersatz-Aktivkohlefilter ist unter der folgenden Artikel-Nr. erhältlich:
– H4.1009 Ersatz Aktivkohlefilter
– H4.2233 Ersatz Longlife-Filter
Achtung
Bei dieser Betriebsart strömt die Abluft durch den Abluftstutzen und wird dort ausgeblasen. Die Abluft muss über eine
Leitung und ein Lüftungsgitter im Deckenabschluss in den Raum zurück geblasen werden. Die Luft darf nicht hinter die
Küchenmöbel geführt werden, da diese Feuchtigkeit enthält und die Möbel beschädigen kann (siehe Installationsan-
leitung J415.48)!
Verwendung einer Luftrecyclingcassette LRC1
(Modellnummer 590.2.00, Nero und 590.2.02, Weiss)
Bei dieser Anwendung wird der Aktivkohlefilter in der Luftrecyclingcassette eingesetzt (siehe Installationsanleitung
J590.50). Die Luft strömt durch den Abluftstutzen und eine Abluftleitung in die Cassette und wird über Lüftungsschlitze
wieder ausgeblasen.
Installationsanleitung
Dunstabzug
DF-SL5 / DF-SL6
Modell 361 / 362
Baubreite
Führungsprofil: 548/598
J361.50 1
17.3.05 BDR
2/9
Verwendung von
Gesteinsabdeckungen
Wandplatte (Granit, Marmor) mit
20 mm Dicke und Anfasung möglich.
