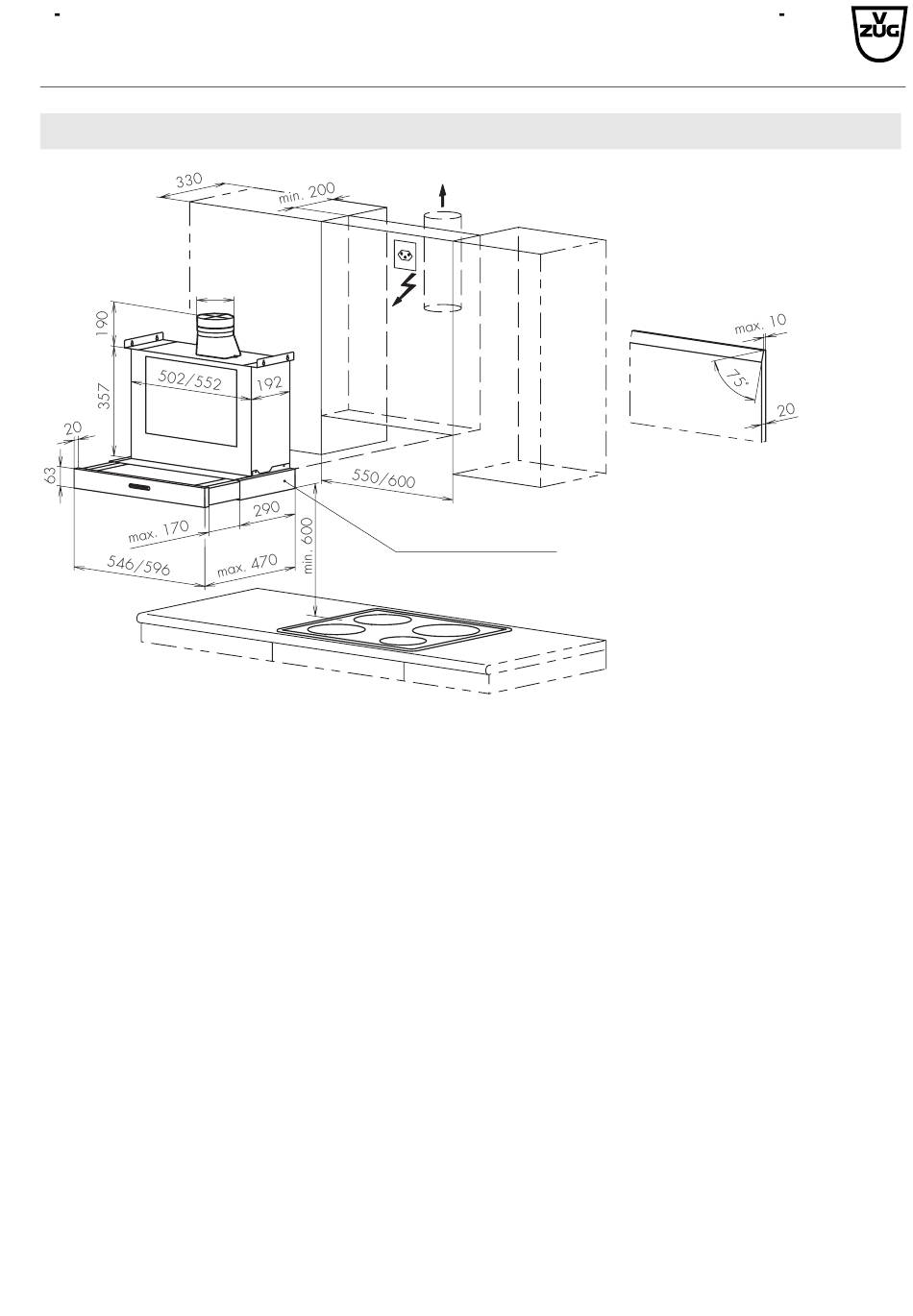

Dimensions principales

ø150
Utilisation de la hotte aspirante en mode de recyclage
Plusieurs possibilités existent pour une utilisation de la hotte aspirante en mode de recyclage:
Utilisation d'un filtre à charbon actif directement dans le conduit d'aspiration
Le lot nécessaire peut être commandé auprès de V-ZUG SA sous le n° d'article:
– H4.1008 lot initial de filtre à charbon actif
– H4.2231 lot initial de filtre Longlife
Il comprend une fixation, le filtre à charbon actif et des vis de fixation.
Un filtre à charbon actif de remplacement est disponible sous le n° d'article:
– H4.1009 filtre à carbon actif de remplacement
– H4.2233 filtre Longlife de remplacement
Attention
Dans ce mode de fonctionnement, l'air circule par l'embout d'évacuation et y est expulsé. L'air doit être évacué à
nouveau dans la pièce par un conduit et une grille d'aération dans la fermeture du plafond. L'air ne doit pas être
amené derrière les meubles de cuisine car il pourrait les abîmer puisqu'il contient de l'humidité (voir notice d'installation
J415.48)!
Utilisation d'une cassette de recyclage d'air LRC1
(Numéro de modèle 590.2.00, Nero et 590.2.02, Blanc)
Pour cette utilisation, le filtre à charbon actif est placé dans la cassette de recyclage d'air (voir notice d'installation
J590.50). L'air passe par l'embout d'évacuation et un conduit d'évacuation dans la cassette et est à nouveau expulsé
par la grille d'aération.

Notice d'installation

Hotte d'aspiration
DF-SL5 / DF-SL6
Modèle 361 / 362
Largeur totale pour profil
de guidage: 548/598
J361.50 1
17.3.05 BDR
5/9
Utilisation de caches en
pierre
Plaque murale (granit, marbre) de
20 mm d'épaisseur et biseautage
possible.
