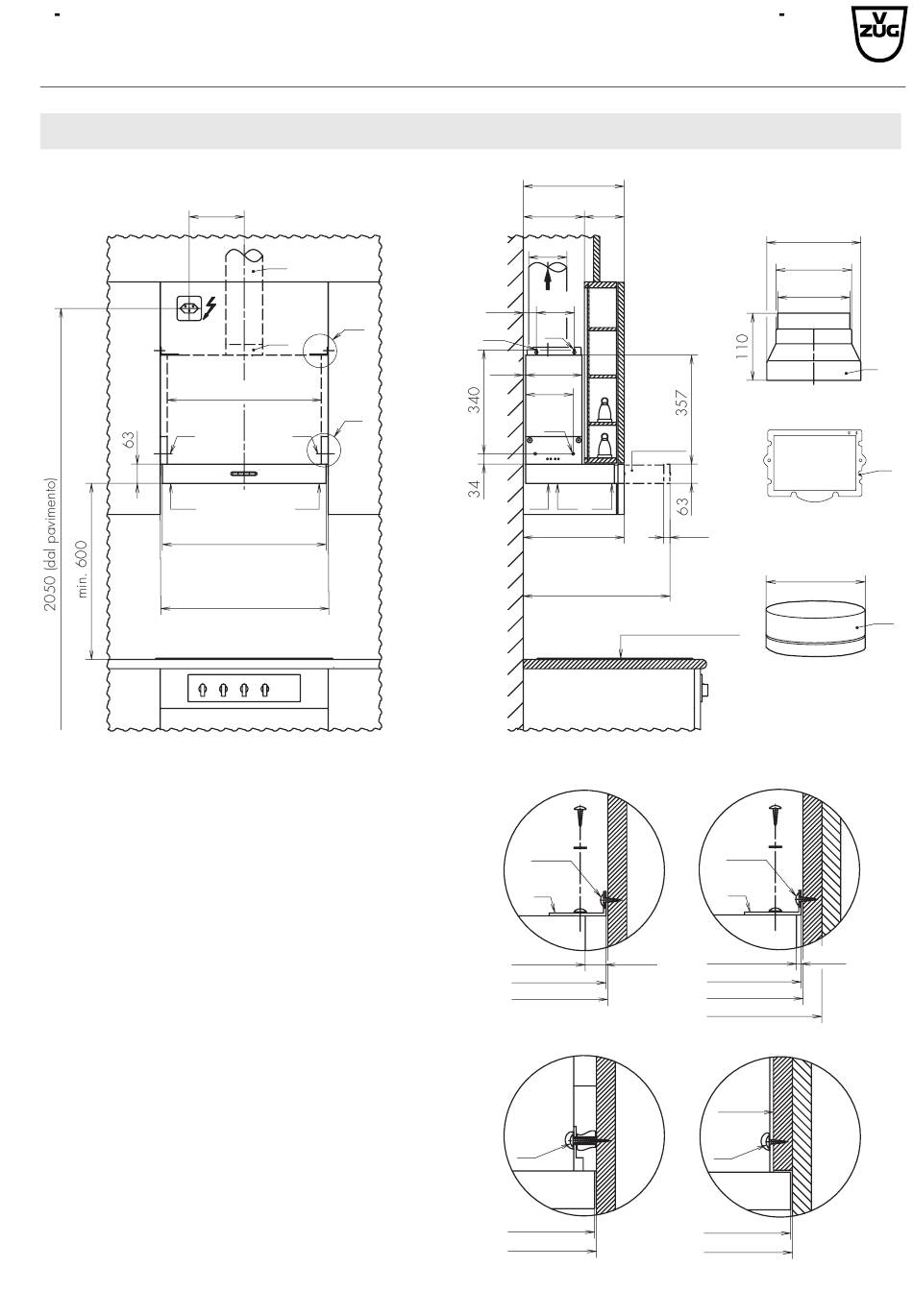

Montaggio
180
230 V
502/552
A
K
Listello frontale 546/596
Profilo di guida
548/598
Nicchia 550/600
1. Perforare su entrambi i lati i fori A, B e C serven-
dosi dell'allegata maschera di carta.
2. Avvitare gli angoli di fissaggio D su entrambi i lati
dell'involucro e regolare la seguente distanza:
per larghezze costruttive 55 cm: 23 mm
per larghezze costruttive 60 cm: 3 mm
3. Smontare i due filtri dei grassi E ed F.
4. Infilare la cappa aspirante nella nicchia e avvitarla
a sinistra e destra alle pareti laterali servendosi
delle allegate viti da legno:
A con viti ø 4,5 x 30 mm
B, C con viti ø 4,5 x 15 mm
5. Montare il bocchettone di scarico G e la guarni-
zione Z sull'involucro. Per una condotta di scarico
con ø 150 mm infilare l'anello di lamiera R sul
bocchettone di scarico G e montare il tubo di sca-
rico H. In caso di necessità, può essere usato un
bocchettone di riduzione J.
6. Con le battute K, regolare lo scarico a sinistra/
destra fino a metterlo a filo con il lato frontale (in
corrispondenza alla profondità del mobile).
Istruzioni d'installazione
Cappa aspirante
DF-SL5 / DF-SL6
Modello 361 / 362
H
X
G
Y
A
K
330
min.200 (130)
ø150
124
35
B
C
0–8 192
155
A
Cassetto
K F E
Listello fro.:330
(regolabile:
310–370)
max. 470
Campo di cottura
Dettaglio X
Larghezza costruttiva 55 cm
B, C
D
502 23 *)
548
*) regolare
550 ± 0,5
Dettaglio Y
Larghezza costruttiva 55 cm
A
546
550 ± 0,5
J361.50 1
17.3.05 BDR
9/9
Bocchettone
d'adattamento
ø154
ø124
ø118
20
Anello di lamiera
ø150
Larghezza costruttiva 60 cm
B, C
D
3 *)
552
558
560
600 ± 0,5
Larghezza costruttiva 60 cm
560
A
596
600 ± 0,5
J
Z
R
