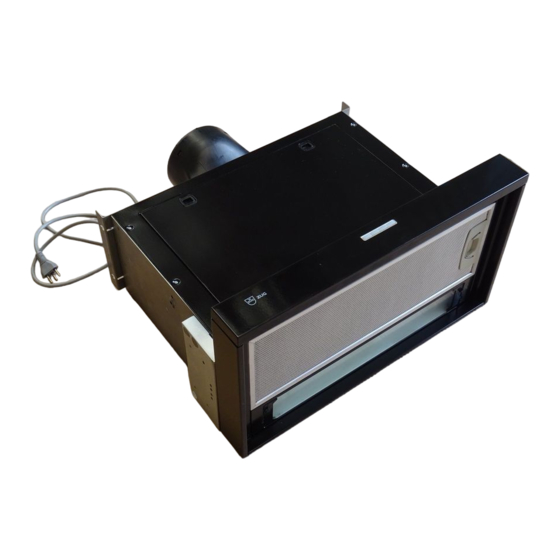

V-ZUG DF-SL5 Montage-/Installationsanleitung

V-ZUG AG
Industriestrasse 66, Postfach 59, 6301 Zug
Telefon 041 767 67 67, Fax 041 767 61 61
vzug@vzug.ch, www.vzug.ch
Allgemeine Information
Technische Daten
Elektroanschluss
Montage-/Installationsanleitung
DF-SL, Modell 761/861
Notice de montage/d'installation (page 4–6)
Istruzioni di mont. e d'installazione (pagina 7–9)
Bezeichnung Modellnummer
DF-SL5
DF-SL6
Typenschild
Dieses befindet sich an der Innenseite des Gerätes.
Zubehör
Zugehörende Bedienungsanleitung: H4.0233
Alle Befestigungselemente sind im Lieferumfang enthalten.
Achtung
Die Abluft darf nicht in einen Schornstein geführt werden!
Die örtlichen feuerpolizeilichen Vorschriften sind zu beach-
ten!
Daten elektrisch
Spannung: 230 V ~50 Hz
Anschlusswert: 240 W
Absicherung: 10 A
Anschlussart: Netzkabel 1,20 m mit Stecker

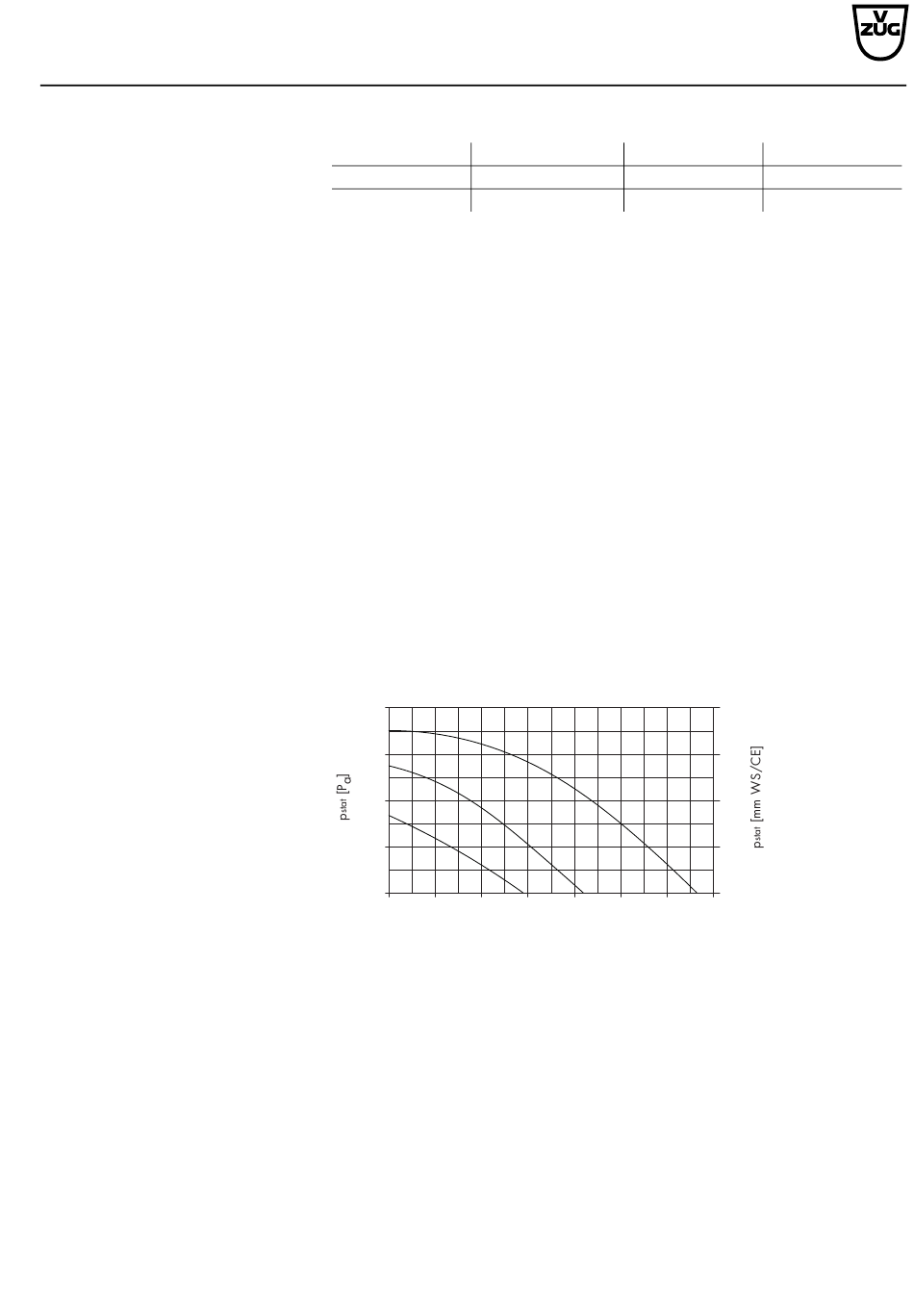

p-V-Diagramm
400
3
300
2
200
1
100
0
0 100 200
Der elektrische Anschluss ist durch Fachpersonal nach den
Vorschriften der NIN und der örtlichen Elektrizitätswerke
auszuführen.
In der Hausinstallation ist eine Netz-Trennvorrichtung mit
3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrich-
tungen, LS-Automaten und Schmelzsicherungen, die nach
der Gerätemontage frei zugänglich sind und alle Polleiter
schalten, gelten als zulässige Trenner.
Eine einwandfreie Erdung und getrennt verlegte Neutral-
und Schutzleiter (Schema TN-S) sorgen für einen sicheren
Betrieb.
Alte Installationen eventuell überprüfen.
Das Gerät ist mit einem geerdeten Stecker «Typ 12» ausgestattet.
Es wird empfohlen, eine Steckdose «Typ 12» anzubringen.
Baubreite
761.1.06
861.1.06
300 400 500 600
Fördermenge [m³/h]
J415.38-2
26.8.02 BDR
1/9
J415.38-2.fm
Farbe
55 cm Chrome Class
60 cm Chrome Class
40
30
20
10
0
700
