Installationsanleitung
Dunstabzug
Betriebsart: Abluft/Umluft
DFSG8, DFSG9
Die Installation darf nur durch fachkundiges Personal ausgeführt werden.
Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für:
61032 (DFSG8, Baubreite 82,5 cm)
61033 (DFSG9, Baubreite 90 cm)
Allgemeine Hinweise
Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb
nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird.
Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z.B. durch nicht verschliessbare Öff-
nungen in Türen oder Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische
Massnahmen.
Wird das Gerät über Gaskochfelder eingebaut, muss jede Kochzone mit einer Zündsicherung ausgestattet sein und
die Mindestabstände (siehe «Abmessungen») müssen eingehalten werden.
Eine einwandfreie Reparatur kann nur gewährleistet werden, wenn jederzeit eine zerstörungsfreie Deinstallation des
kompletten Gerätes möglich ist.
Typenschild
▸
Die Fettfilter entfernen. Das Typenschild befindet sich an der Innenseite des Gerätes.

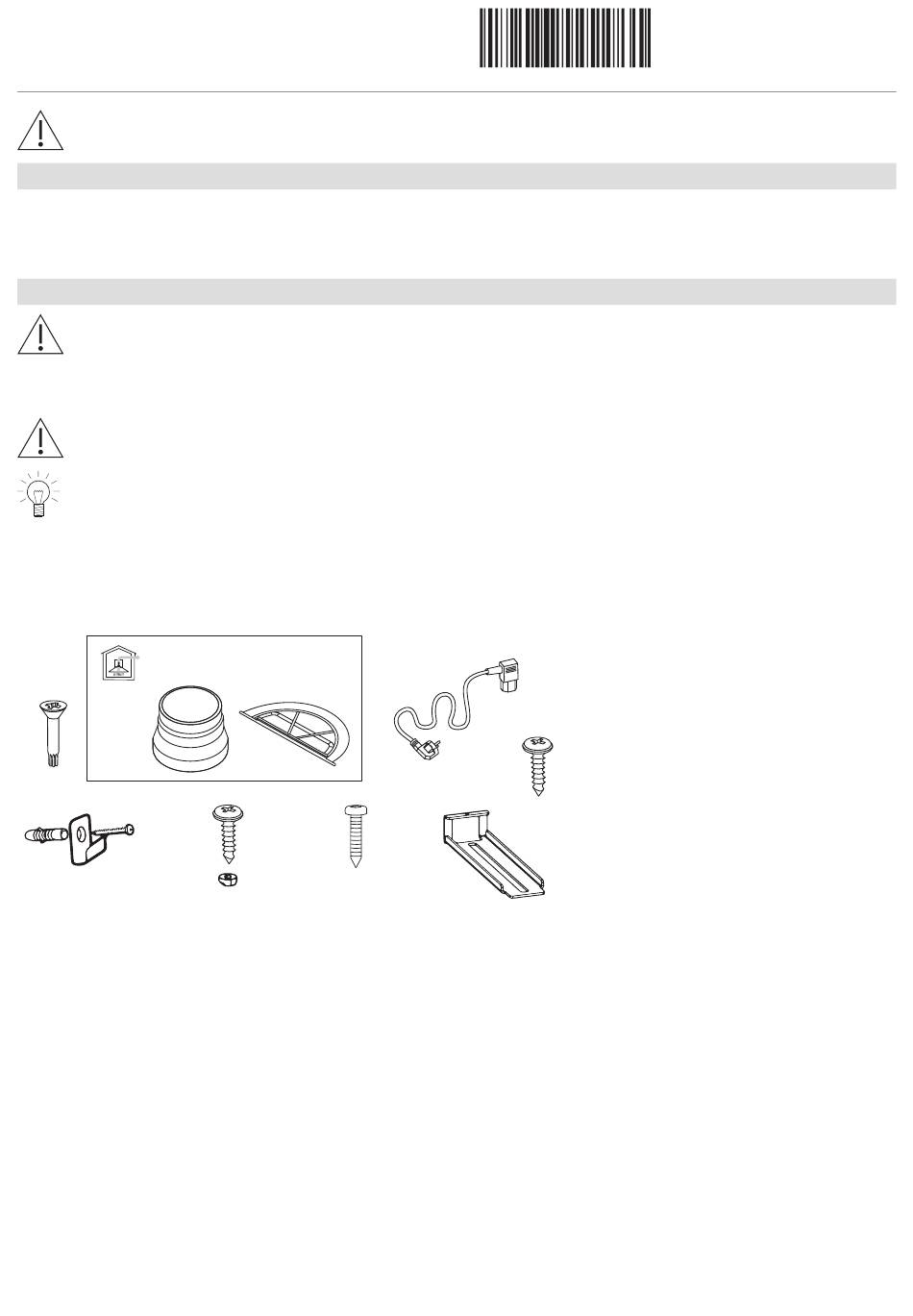

Mitgeliefertes Installationszubehör
Alle Befestigungselemente sind im Lieferumfang enthalten.
1 × RS
2 ×
2 × I
2 × J
ø5 × 45
2 × H
8 mm
1 × NK
2 × RK
2 × M
4 × F
M4 × 35
ø3,5 × 16
4 × E
1030234-05
4 × S5
ø4,5 × 16
2 × D
1
1030234-05
28.02.2023
