V ZUG AG
Industriestrasse 66, Postfach 59, 6301 Zug
Telefon 041 767 67 67, Fax 041 767 61 61
vzug@vzug.ch, www.vzug.ch

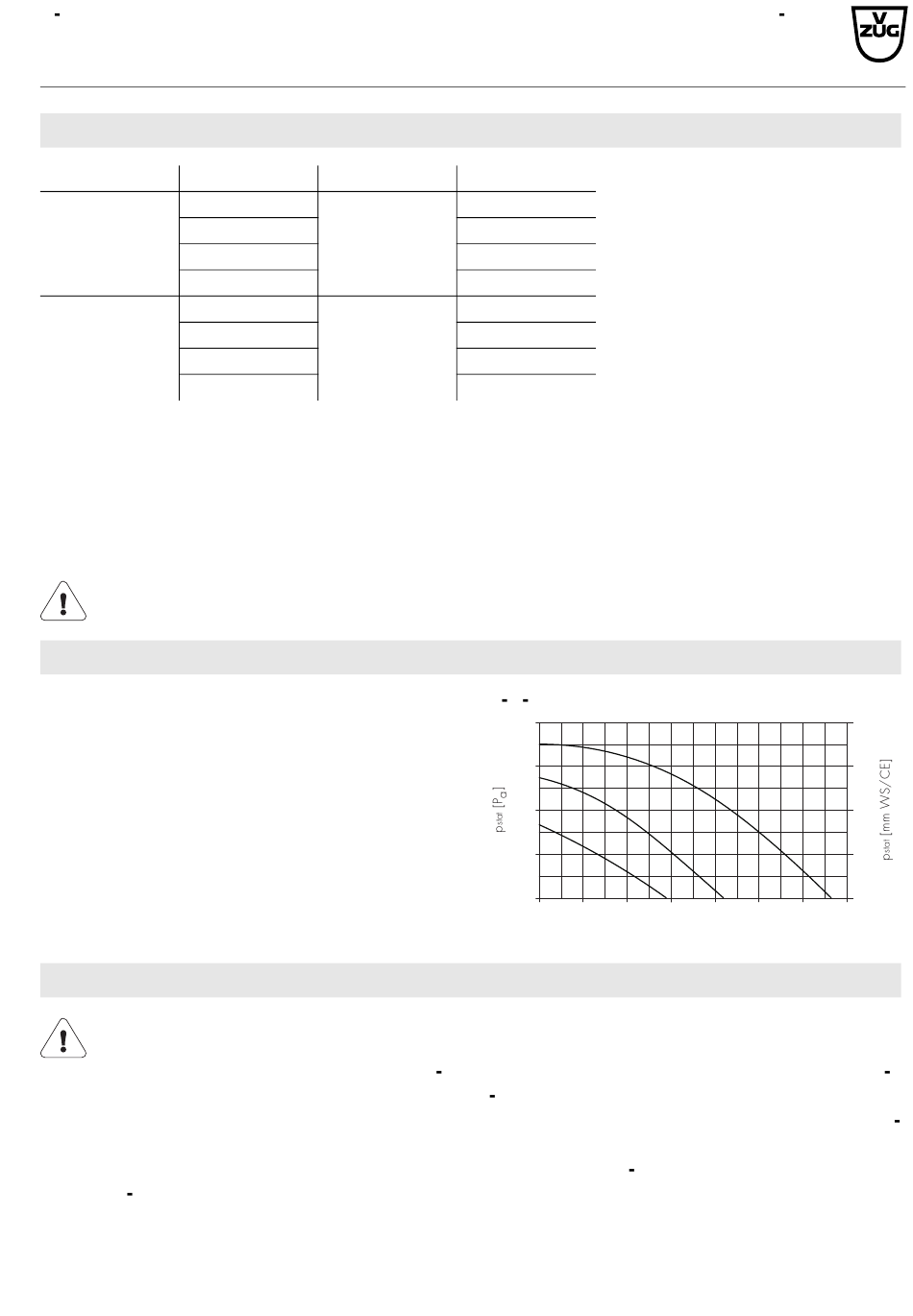

Allgemeine Informationen
Bezeichnung
Modellnummer
DF-SL5
DF-SL6
Typenschild
Dieses befindet sich an der Innenseite des Gerätes.
Zubehör
Zugehörende Bedienungsanleitungen: J361.10 Deutsch
Alle Befestigungselemente sind im Lieferumfang enthalten.
Die Abluft darf nicht in einen Schornstein geführt werden!
Die örtlichen feuerpolizeilichen Vorschriften sind zu beachten!
Technische Daten
Daten elektrisch
Spannung
Anschlusswert
Absicherung
Anschlussart
Montagehinweise
Der elektrische Anschluss ist durch Fachpersonal nach den Vorschriften der NIN und
der örtlichen Elektrizitätswerke auszuführen.
In der Hausinstallation ist eine Netz Trennvorrichtung mit 3mm Kontaktöffnung vor
zusehen. Schalter, Steckvorrichtungen, LS Automaten und Schmelzsicherungen, die
nach der Gerätemontage frei zugänglich sind und alle Polleiter schalten, gelten als zu
lässige Trenner.
Eine einwandfreie Erdung und getrennt verlegte Neutral und Schutzleiter (Schema
TN S) sorgen für einen sicheren Betrieb.
Alte Installationen eventuell überprüfen.
Das Gerät ist mit einem geerdeten Stecker «Typ 12» ausgestattet.
Es wird empfohlen, eine Steckdose «Typ 12» anzubringen.
Installationsanleitung
Dunstabzug
DF-SL5 / DF-SL6
Modell 361 / 362
Baubreite
361.1.00
361.1.02
55 cm
361.1.06
361.1.08
362.1.00
362.1.02
60 cm
362.1.06
362.1.08
230 V ~50 Hz
240 W
10 A
Netzkabel 1,20 m mit Stecker
Farbe
Nero
Weiss
ChromeClass
AluClass
Nero
Weiss
ChromeClass
AluClass
p V Diagramm
400
3
300
2
200
1
100
0
0
100
200
300
Fördermenge [m³/h]
J361.50 1
17.3.05 BDR
1/9
40
30
20
10
0
400
500
600
700
