Montage - V-ZUG DF-SL5 Installationsanleitung

V ZUG AG
Industriestrasse 66, Postfach 59, 6301 Zug
Telefon 041 767 67 67, Fax 041 767 61 61
vzug@vzug.ch, www.vzug.ch

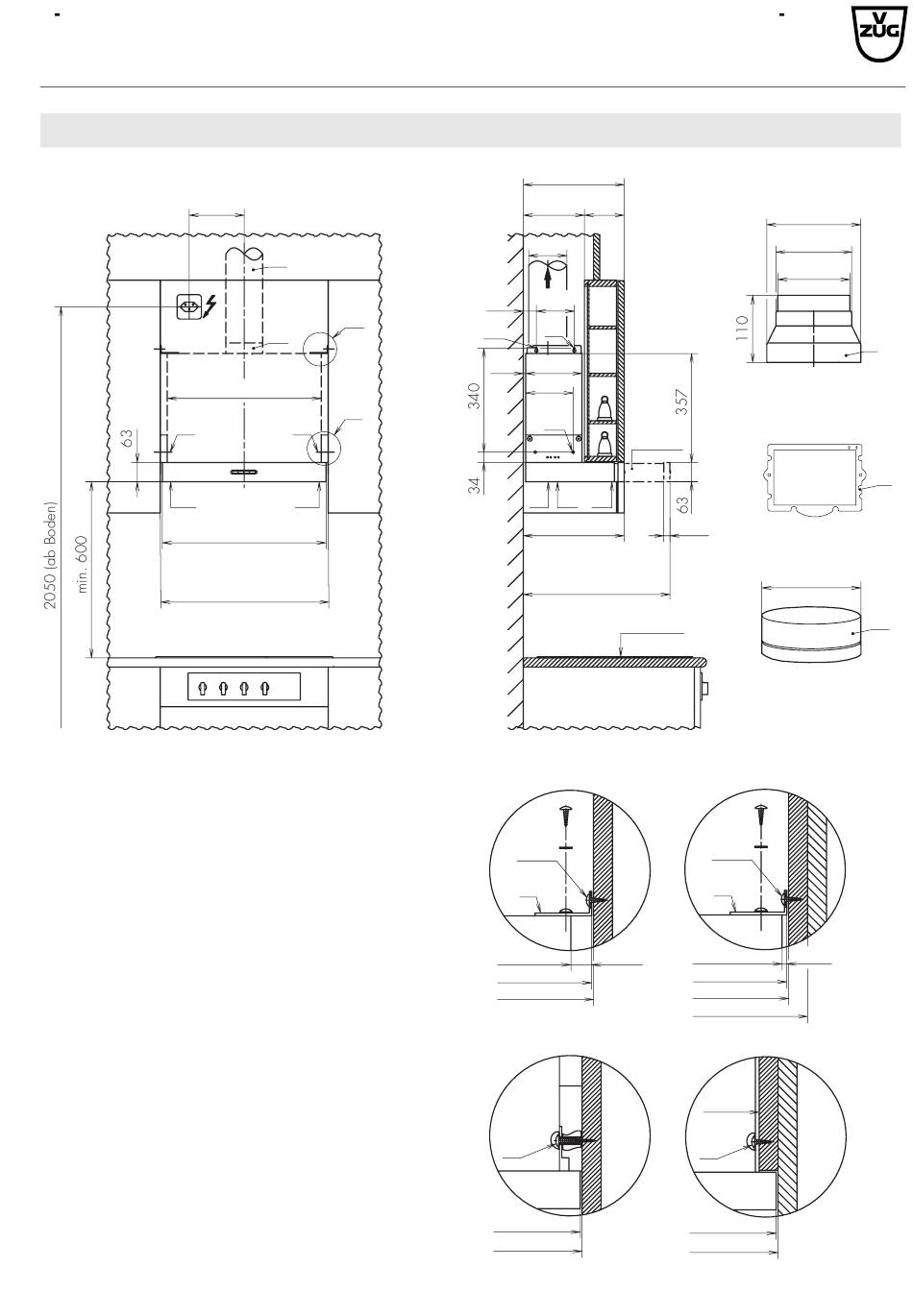

Montage

180
230 V
502/552
A
K
Frontleiste 546/596
Führungsprofil 548/598
Nische 550/600
1. Löcher A, B, C mit Hilfe beiliegender Papierscha-
blone beidseitig anstechen.
2. Befestigungswinkel D beidseitig auf Gehäuse
schrauben und folgende Distanz einstellen:
für Baubreite 55 cm: 23 mm
für Baubreite 60 cm: 3 mm
3. Die beiden Filterplatten E und F demontieren.
4. Dunstabzug in die Nische einschieben und links/
rechts mit den mitgelieferten Holzschrauben auf
die Seitenwände festschrauben:
A mit Schrauben ø 4,5 x 30 mm
B, C mit Schrauben ø 4,5 x 15 mm
5. Abluftstutzen G und Dichtung Z auf Gehäuse mon-
tieren. Bei einer Abluftleitung mit ø 150 mm den
Blechring R auf Abluftstutzen G stecken und Abluft-
schlauch H montieren. Im Bedarfsfall kann ein
Reduktionsstutzen J verwendet werden.
6. Mit den Anschlägen K links/rechts die Frontbün-
digkeit des Auszuges (entsprechend Möbeltiefe)
einstellen.
Installationsanleitung
Dunstabzug
DF-SL5 / DF-SL6
Modell 361 / 362
H
X
G
Y
A
K
330
min.200 (130)
ø150
124
35
B
C
0–8 192
155
A
Auszug
K F E
Frontleiste:330
(einstellbar:
310–370)
max. 470
Kochfeld
Detail X
Baubreite 55 cm
B, C
D
502 23 *)
548
*) einstellen
550 ± 0,5
Detail Y
Baubreite 55 cm
A
546
550 ± 0,5
J361.50 1
17.3.05 BDR
3/9
Reduktionsstutzen
ø154
ø124
ø118
20
Blechring
ø150
Baubreite 60 cm
B, C
D
3 *)
552
558
560
600 ± 0,5
Baubreite 60 cm
560
A
596
600 ± 0,5
J
Z
R
