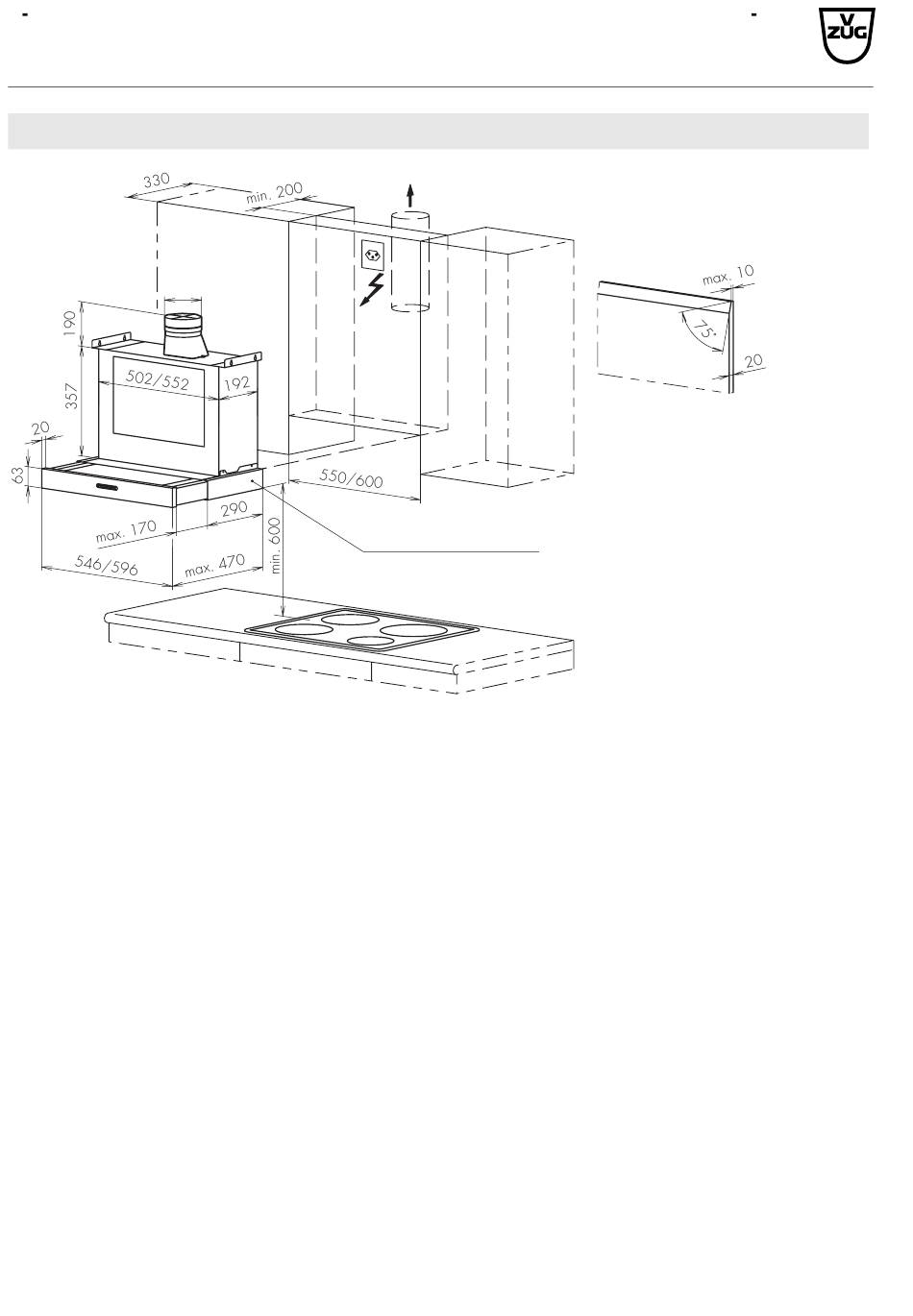

Dimensioni principali

ø150
Uso della cappa aspirante con esercizio ad aria di ricircolo
Quando si intende usare la cappa aspirante in esercizio ad aria di ricircolo, sussistono le seguenti possibilità:
Uso di un filtro a carboni attivi direttamente nella cappa aspirante
Il necessario kit si può ordinare alla V-ZUG SA con il n° d'articolo:
– H4.1008 primo kit costruttivo filtro a carboni attivi
– H4.2231 primo kit costruttivo filtro Longlife
Contiene un supporto, il filtro a carboni attivi le viti di fissaggio.
Un filtro a carboni attivi di ricambio si ottiene con il n° d'articolo:
– H4.1009 filtro a carboni attivi di ricambio
– H4.2233 filtro Longlife di ricambio
Attenzione
Con questo tipo d'esercizio l'aria di scarico scorre attraverso il bocchettone dell'aria di scarico da dove viene espulsa.
L'aria di scarico deve essere soffiata nuovamente indietro nel locale dopo essere passata attraverso una conduttura
ed una griglia di ventilazione presso l'attacco al soffitto. L'aria di scarico non deve essere condotta dietro i mobili
della cucina, perché contiene umidità e può danneggiare i mobili (Vedere le istruzioni d'installazione J415.48)!
Uso di una cassetta di riciclaggio dell'aria LRC1
(Modello numero 590.2.00, Nero e 590.2.02, Bianco)
In questa applicazione, il filtro a carboni attivi è inserito nella cassetta di riciclaggio dell'aria (vedere le istruzioni d'in-
stallazione J590.50). L'aria scorre nella cassetta passando attraverso il bocchettone di scarico dell'aria ed una con-
duttura dell'aria, per essere poi espulsa attraverso le fessure di ventilazione.

Istruzioni d'installazione

Cappa aspirante
DF-SL5 / DF-SL6
Modello 361 / 362
Larghezza totale per il
profilo di guida: 548/598
J361.50 1
17.3.05 BDR
8/9
Uso di coperture in pietra
Possibile piastra da parete (granito,
marmo) spessa 20 mm e smussata.
