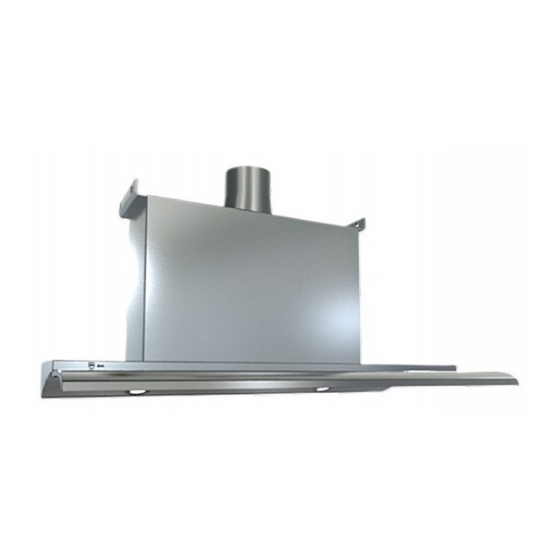

- Seite 1 V-ZUG AG Dunstabzug DF-SLG5 / DF-SLG6 DF-SLG8 / DF-SLG9 Bedienungsanleitung...
- Seite 2 – Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt. Markiert eine Aufzählung. Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für die Modelle: Modell-Nr. DF-SLG5 DF-SLG6 DF-SLG8 DF-SLG9 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2009...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Vor der ersten Inbetriebnahme ..... . . Bestimmungsgemässe Verwendung ....Bei Kindern im Haushalt . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: Personen (einschliesslich Kinder), die aufgrund ihrer physischen, senso- rischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses... -
Seite 5: Bestimmungsgemässe Verwendung
… Sicherheitshinweise Bestimmungsgemässe Verwendung Das Gerät ist zum Absaugen von Dünsten über einer Kochstelle im Haus- halt vorgesehen. Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. -
Seite 6: Zum Gebrauch
… Sicherheitshinweise Zum Gebrauch Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Strom- netz getrennt werden. Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kundendienst ersetzt werden, um Gefährdung zu vermeiden. - Seite 7 … Sicherheitshinweise Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Frisch- luftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte. Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird.
-
Seite 8: Gerätebeschreibung
Gerätebeschreibung Das Gerät dient zur Entlüftung einer Kochstelle und wird in der Regel im Oberschrank eingebaut. Das vorliegende Modell kann im Abluftbetrieb wie auch im Umluftbetrieb eingesetzt werden. Abluftmodell Die über der Kochstelle anfallenden Dünste werden durch das integrierte Gebläse abgesogen. Durch den Fettfilter wird die Luft gereinigt und über die Abluftleitung ins Freie geführt. -
Seite 9: Ausrüstung
… Gerätebeschreibung Ausrüstung Glasschirm ausziehbar 2 Absauggebläse mit 4 Leistungsstufen 1 Metall-Fettfilter Beleuchtung 1 Aktivkohlefilter (nicht im Lieferumfang inbegriffen) Das Absauggebläse besitzt 4 Leistungsstufen: 1, 2, 3, P 1 = geringe, 2 = mittlere, 3 = starke, P = intensive Förderleistung. Die Stufen 1 bis 3 sind für Dauerbetrieb geeignet. -
Seite 10: Aufbau
… Gerätebeschreibung Aufbau Glasschirm (ausziehbar) Bedienungselemente Metall-Fettfilter Griffklappe Halogenspot Halogenspothalterung... -
Seite 11: Bedienungs- Und Anzeigeelemente
… Gerätebeschreibung Bedienungs- und Anzeigeelemente Bereitschaftsanzeige Digitalanzeige/Sättigungsanzeige Metall-Fettfilter und Aktivkohlefilter Beleuchtung EIN–AUS Lüftung Aus/Rückstellen Sättigungsanzeige Nachlaufautomatik Leistungsstufe verringern Leistungsstufe erhöhen Je nach Modell und Ausstattung kann die Ausführung in Einzelheiten von der beschriebenen Standardausführung abweichen. -
Seite 12: Bedienung
Bedienung Sobald das Gerät am Stromnetz angeschlossen ist, leuchtet die Bereitschaftsanzeige. Gerät einschalten Glasschirm 1 herausziehen. Die Absauggebläse können erst einge- schaltet werden, wenn der Glasschirm etwas herausgezogen ist. Die beste Wirkung hat das Gerät, wenn der Glasschirm vollständig herausgezogen ist. Absauggebläse ein-/ausschalten Durch Antippen der Taste Gerät auf Stufe 1 einschalten. - Seite 13 … Bedienung Nachlaufautomatik ein-/ausschalten Zum Einschalten der Nachlaufautomatik während Betriebes Taste antippen. – Nachlaufzeit wird aktiviert. Diese wird durch Aufleuchten der zuletzt gewählten Leistungsstufe und der Bereitschaftsanzeige visualisiert und bestätigt. Die Nachlaufzeiten sind individuell auf die Leistungsstufe vorgegeben. Leistungsstufe 1 = 20 Minuten Leistungsstufe 2 = 15 Minuten Leistungsstufe 3 = 10 Minuten Leistungsstufe P = 5 Minuten...
- Seite 14 … Bedienung Sättigungsanzeige Metall-Fettfilter Die Sättigungsanzeige Metall-Fettfilter leuchtet nach 40 Betriebsstunden auf. Der Sättigungsgrad ist erreicht. – In der Digitalanzeige blinkt abwechselnd und die aktuelle Lüfterstufe. Fettfilter muss gereinigt werden. Die Sättigung wird im Stand-by-Modus nicht angezeigt. Sättigungsanzeige rückstellen Taste während 3 Sekunden gedrückt halten.
- Seite 15 … Bedienung Sättigungsanzeige Standard Aktivkohlefilter Die Sättigungsanzeige ist nur aktiv, wenn sie zuvor aktiviert wurde. Diese leuchtet nach 160 Betriebsstunden auf. Der Sättigungsgrad ist erreicht. – In der Digitalanzeige blinkt abwechselnd und die aktuelle Lüfterstufe. Der Standard Aktivkohlefilter muss ausgewechselt werden. Die Sättigung wird im Stand-by-Modus nicht angezeigt.
- Seite 16 … Bedienung Gerät ausschalten Glasschirm 1 ganz hineinschieben. – Absauggebläse und Beleuchtung ausgeschaltet (Stand-by-Modus). – Einstellungen bleiben gespeichert (Ausnahme Stufe P). Wird der Glasschirm wieder etwas herausgezogen, schaltet sich das Absaug- gebläse auf der eingestellten Stufe ein bzw. die Beleuchtung geht an, sofern diese beim Einschieben des Glasschirmes eingeschaltet war.
-
Seite 17: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser in Gehäuse eindringt! Wasser in Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt Aussenseite/Innenseite reinigen Aussenseiten mit leicht feuchtem Tuch – evtl. mit etwas Spülmittel – reinigen und nachtrocknen. -
Seite 18: Fettfilter Reinigen
… Pflege und Wartung Fettfilter reinigen Der Fettfilter muss bei normalem Gebrauch mindestens einmal im Monat, oder immer, wenn in der Digitalanzeige abwechselnd und die aktuelle Lüfterstufe blinkt, gereinigt werden. Bei einer optimalen Pflege ist die Lebensdauer des Fettfilters unbegrenzt. Fettfilter in Geschirrspüler reinigen. - Seite 19 … Pflege und Wartung Fettfilter ausbauen Glasschirm ganz herausziehen. In der Mitte versenkte Griffklappe 1 an Fettfilter nach unten ziehen. – Fettfilter 2 ist entriegelt und lässt sich nach unten herausnehmen. Fettfilter einbauen Glasschirm ganz herausziehen. Fettfilter fassen und darauf achten, dass Griffklappe nach unten schaut. Fixe Zentrierstifte nach hinten in Aufnahmeschlitze in Gehäuse führen.
-
Seite 20: Standard Aktivkohlefilter Austauschen
… Pflege und Wartung Standard Aktivkohlefilter austauschen Schraubsicherung herausdrehen bzw. Sicherungsautomaten ausschalten. Standard Aktivkohlefilter werden nur beim Umluftmodell eingesetzt. Der Standard Aktivkohlefilter ist nach einer Betriebszeit von 3 bis 6 Monaten zu ersetzen. Standard Aktivkohlefilter können nicht gewaschen oder regene- riert werden. -
Seite 21: Longlife Aktivkohlefilter Reinigen Und Auswechseln
… Pflege und Wartung Longlife Aktivkohlefilter reinigen und auswechseln Schraubsicherung herausdrehen bzw. Sicherungsautomaten ausschalten. Longlife Aktivkohlefilter werden nur beim Umluftmodell eingesetzt. Im Unterschied zum Standard Aktivkohlefilter kann der Longlife Aktivkohle- filter gereinigt und reaktiviert werden. Bei normaler Nutzung des Gerätes sollte der Longlife Aktivkohlefilter jeden Monat gereinigt werden. -
Seite 22: Halogenspots Ersetzen
… Pflege und Wartung Halogenspots ersetzen Schraubsicherung herausdrehen bzw. Sicherungsautomaten ausschalten. Halogenspots werden durch Betrieb heiss! Zuerst abkühlen lassen. Glasschirm ganz herausziehen. Fettfilter entfernen. Halogenspot von unten mit feinem Schraubenzieher und Tuch (Schutz) vorsichtig aus Halterung hebeln und herausziehen. 2-Pol-Stecker von Halogenspot trennen. Nicht an Kabel ziehen! Halterung von Halogenspot entfernen. -
Seite 23: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … … die Beleuchtung nicht funktioniert Mögliche Ursache Behebung Sicherung oder Sicherung wechseln. Sicherungsautomat der Sicherungsautomaten wieder einschalten. Wohnungs- resp. der Hausinstallation ist defekt. Unterbruch in Stromversorgung überprüfen. Stromversorgung. Halogenspot defekt. Halogenspot auswechseln. … das Gerät ungenügend entlüftet Mögliche Ursache Behebung Metall-Fettfilter ist... -
Seite 24: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. und genaue Bezeichnung angeben. Halogenspot (12 V / 20 W) Metall-Fettfilter Standard Aktivkohlefilter Longlife Aktivkohlefilter Der Halogenspot kann auch im Fachhandel bezogen werden. -
Seite 25: Technische Daten
Technische Daten Elektrischer Anschluss Siehe Typenschild. Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. -
Seite 26: Entsorgung
Entsorgung Verpackung Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen. -
Seite 27: Notizen
Notizen... - Seite 28 … Notizen...
-
Seite 29: Stichwortverzeichnis
Stichwortverzeichnis Abluftmodell ........8 Glasschirm........16 Absauggebläse ......12 Gültigkeitsbereich......2 Aktivkohlefilter......... 8 Standard........15 Anfragen ........31 Halogenspot Anzeigeelemente......11 Ersetzen ........22 Aufbau..........10 Ausrüstung ........9 Ausschalten........16 Inbetriebnahme ......4 Bedienung ........12 Kinder im Haushalt......5 Bedienungselemente.... - Seite 30 … Stichwortverzeichnis Sättigungsanzeige ....14, 15 Technische Daten ....... 25 Rückstellen ......14, 15 Typ ............ 2 Sättigungsanzeige Typenschild ........25 Standard Aktivkohlefilter Aktivieren ........14 Deaktivieren......14 Umluftmodell ........8 Service-Center ......31 Servicevertrag ......31 Sicherheit ........26 Verpackung ........
-
Seite 31: Reparatur-Service
Typenschild Ihres Gerätes. Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850. -
Seite 32: Kurzanleitung
Glasschirm herausziehen. Absauggebläse Taste antippen. Beleuchtung Taste antippen. Ausschalten Taste antippen oder Glasschirm hineinschieben. V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch Service-Center: Tel. 0800 850 850 J377.10-5...
