Montage

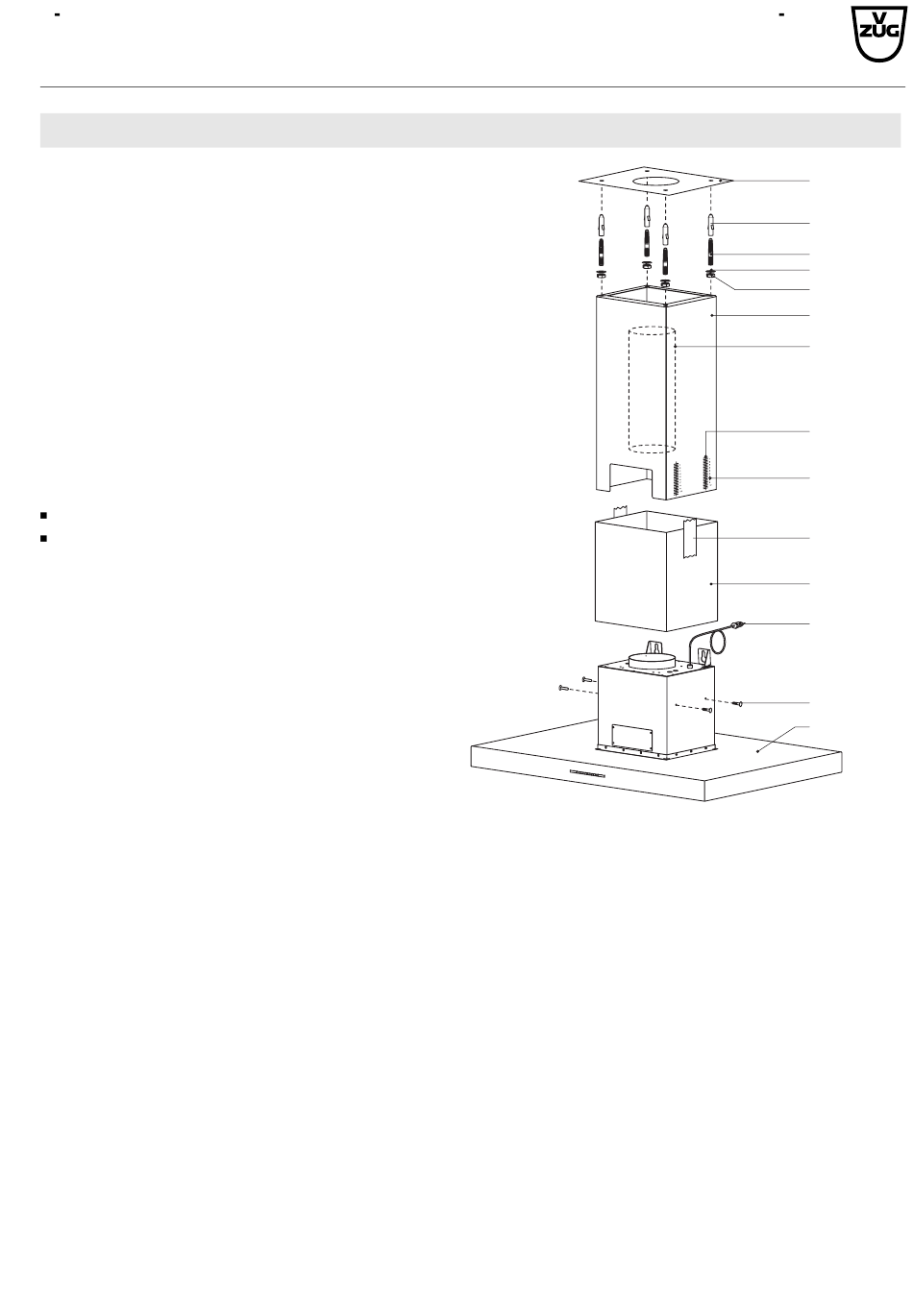

1. Die Mitte des Kochfeldes ausmessen. Die Papier-
schablone A im Lot mittig an der Decke befesti-
gen und vier Löcher (ø 10 mm) für Mauerdübel C
bohren. Dübel C bündig eindrücken.
2. Die Stockschrauben D so in die Dübel schrauben,
dass diese noch 20 mm vorstehen.
3. Den Abluftschlauch E oben anschliessen und
10 cm länger als Oberteil F abschneiden.
4. Die Einbauhöhe ermitteln und in das Oberteil F
vier Montagelöcher G bohren.
Achtung, Bohrungen im Wasser anbringen. Folie
L mit Massangaben nutzen. Dabei Mindestab-
stand zum Kochfeld beachten!
Bei Elektrokochfeld 600 mm.
Bei Gaskochfeld 650 mm (Optimal 750 mm).
5. Das Oberteil F mit den U-Scheiben H und Mut-
tern I an der Decke befestigen. Das Unterteil K
über das Oberteil F schieben und mit den Klebe-
streifen B befestigen.
6. Den Abluftschlauch E unten befestigen. Auf Knick-
freiheit achten! Elektrischer Anschluss N
durchführen.
7. Den Dunstabzug M mit dem Oberteil F verschrau-
ben. Klebeband entfernen und das Unterteil K auf
der Haube in Position bringen.
Installationsanleitung
Dunstabzug Mistral (Inselhaube)
Modell 897/898
J417.08 0
9.1.04 BDR
3/12
A
C
D
H
I
F
E
L
G
B
K
N
O
M
