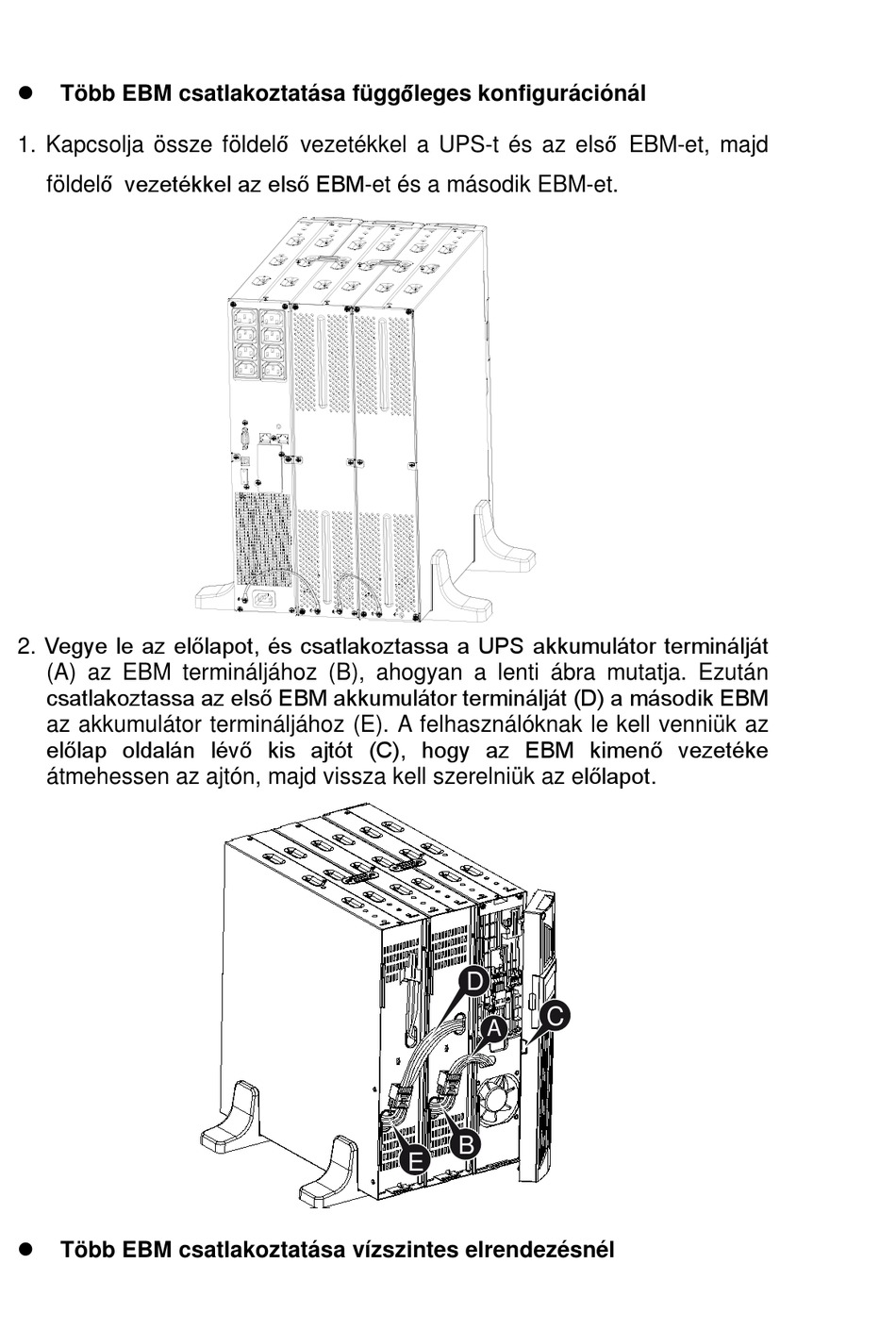

Több EBM csatlakoztatása függőleges konfigurációnál
1. Kapcsolja össze földelő vezetékkel a UPS-t és az első EBM-et, majd
földelő vezetékkel az első EBM-et és a második EBM-et.
2. Vegye le az előlapot, és csatlakoztassa a UPS akkumulátor terminálját
(A) az EBM termináljához (B), ahogyan a lenti ábra mutatja. Ezután
csatlakoztassa az első EBM akkumulátor terminálját (D) a második EBM
az akkumulátor termináljához (E). A felhasználóknak le kell venniük az
előlap oldalán lévő kis ajtót (C), hogy az EBM kimenő vezetéke
átmehessen az ajtón, majd vissza kell szerelniük az előlapot.

Több EBM csatlakoztatása vízszintes elrendezésnél
C
A
B
E
