DEUTSCH

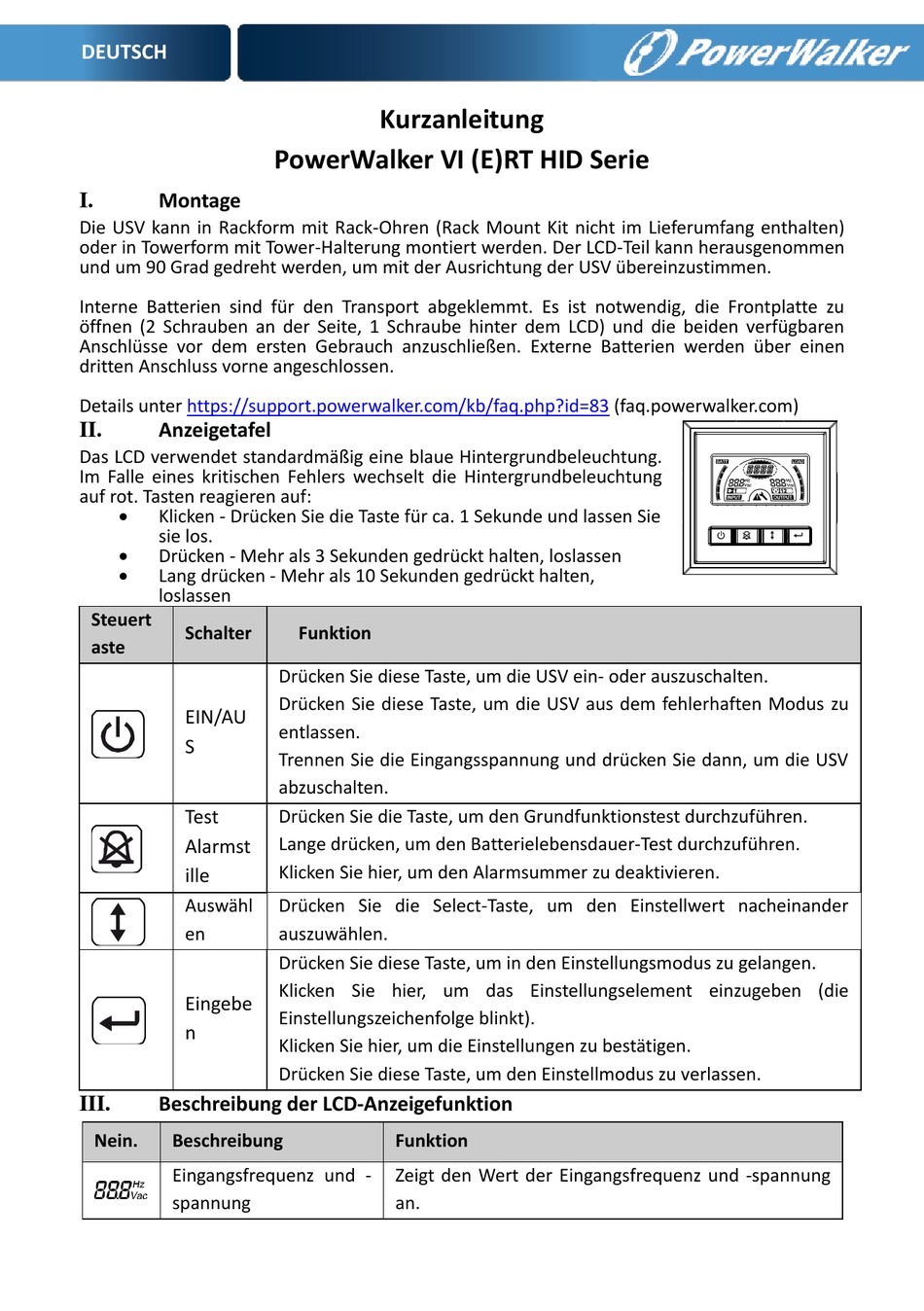

Montage
I.

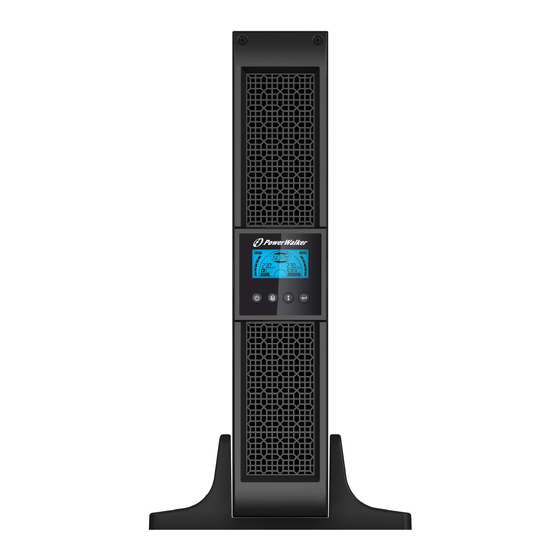

Die USV kann in Rackform mit Rack-Ohren (Rack Mount Kit nicht im Lieferumfang enthalten)
oder in Towerform mit Tower-Halterung montiert werden. Der LCD-Teil kann herausgenommen
und um 90 Grad gedreht werden, um mit der Ausrichtung der USV übereinzustimmen.
Interne Batterien sind für den Transport abgeklemmt. Es ist notwendig, die Frontplatte zu
öffnen (2 Schrauben an der Seite, 1 Schraube hinter dem LCD) und die beiden verfügbaren
Anschlüsse vor dem ersten Gebrauch anzuschließen. Externe Batterien werden über einen
dritten Anschluss vorne angeschlossen.
Details unter
https://support.powerwalker.com/kb/faq.php?id=83
Anzeigetafel
II.
Das LCD verwendet standardmäßig eine blaue Hintergrundbeleuchtung.
Im Falle eines kritischen Fehlers wechselt die Hintergrundbeleuchtung
auf rot. Tasten reagieren auf:
Klicken - Drücken Sie die Taste für ca. 1 Sekunde und lassen Sie
sie los.
Drücken - Mehr als 3 Sekunden gedrückt halten, loslassen
Lang drücken - Mehr als 10 Sekunden gedrückt halten,
loslassen
Steuert
Schalter
aste
EIN/AU
S
Test
Alarmst
ille
Auswähl
en
Eingebe
n
Beschreibung der LCD-Anzeigefunktion
III.
Nein.
Beschreibung
Eingangsfrequenz und -
spannung
Kurzanleitung
PowerWalker VI (E)RT HID Serie
Funktion
Drücken Sie diese Taste, um die USV ein- oder auszuschalten.
Drücken Sie diese Taste, um die USV aus dem fehlerhaften Modus zu
entlassen.
Trennen Sie die Eingangsspannung und drücken Sie dann, um die USV
abzuschalten.
Drücken Sie die Taste, um den Grundfunktionstest durchzuführen.
Lange drücken, um den Batterielebensdauer-Test durchzuführen.
Klicken Sie hier, um den Alarmsummer zu deaktivieren.
Drücken Sie die Select-Taste, um den Einstellwert nacheinander
auszuwählen.
Drücken Sie diese Taste, um in den Einstellungsmodus zu gelangen.
Klicken Sie hier, um das Einstellungselement einzugeben (die
Einstellungszeichenfolge blinkt).
Klicken Sie hier, um die Einstellungen zu bestätigen.
Drücken Sie diese Taste, um den Einstellmodus zu verlassen.
Funktion
Zeigt den Wert der Eingangsfrequenz und -spannung
an.
(faq.powerwalker.com)
