5. Port de communication

5.1 Ports de communication RS-232 et USB

Pour établir la communication entre l'onduleur et un ordinateur, raccordez
votre ordinateur à l'un des ports de communication de l'onduleur avec un
câble de communication approprié.
Lorsque le câble de communication est installé, le logiciel de gestion
d'alimentation peut échanger des données avec l'onduleur. Le logiciel
interroge l'onduleur pour obtenir les informations détaillées sur l'état de
l'environnement d'alimentation. Si une panne de courant se produit, le
logiciel lance la sauvegarde de toutes les données et éteint correctement
l'équipement.

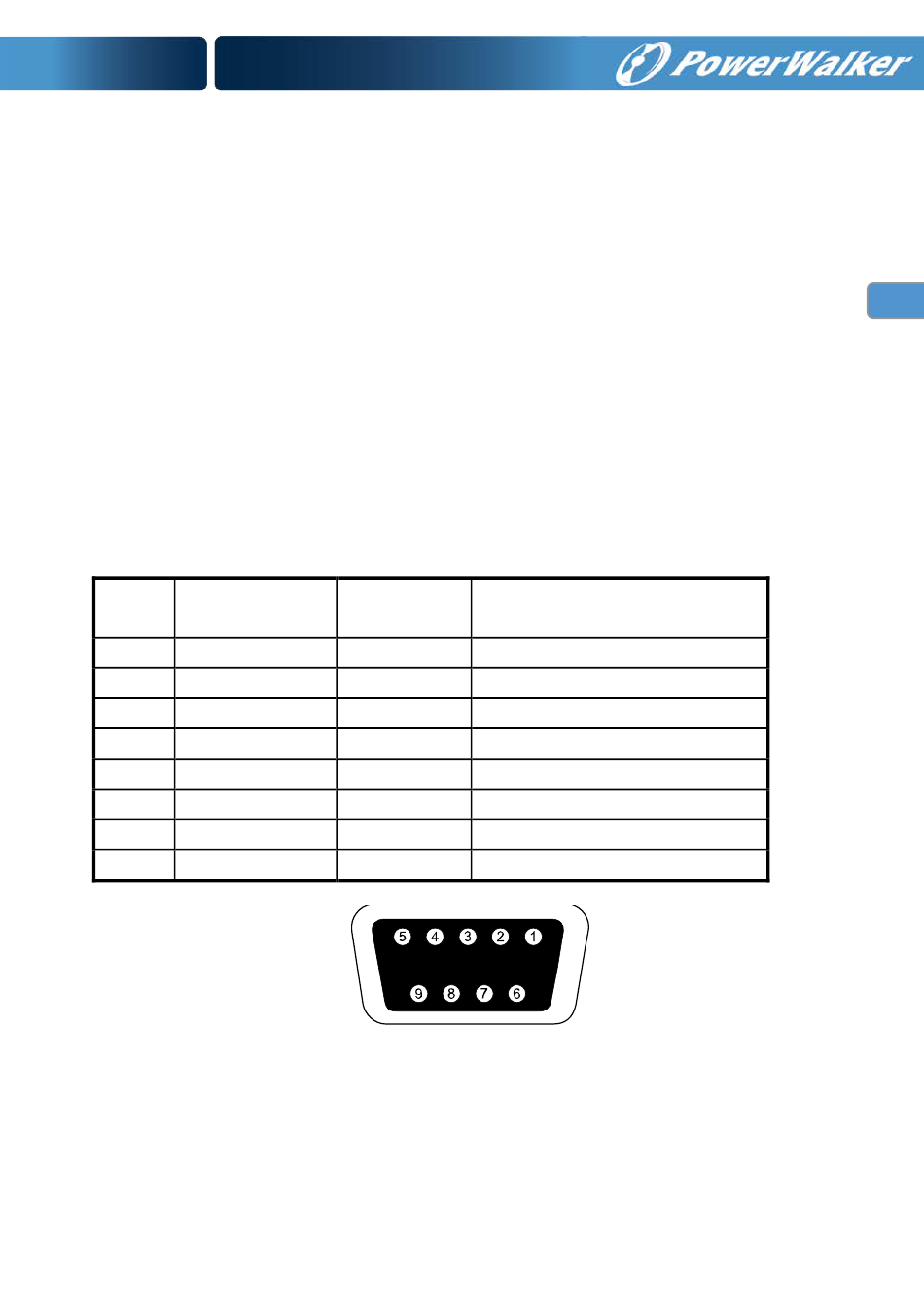

Les broches du câble pour le port de communication RS-232 sont identifiés
ci-dessous et les fonctions des broches sont décrites dans le Tableau 6.
Tableau 6. DB9 femelle (RS232 + contact sec)
Broc
Description
he nº
1 BATLOW
2 RXD
3 TXD
4 DTR
5 Commun
6 DTR
7 RING
8 LNFAIL1
E/S
Sortie Batterie faible
entrée RXD
Sortie TXD
Entrée N/A
-- Commun (reliée au châssis)
Entrée N/A
Sortie Ring
Sortie Défaut ligne
Port de communication RS-232
Description de la
fonction
