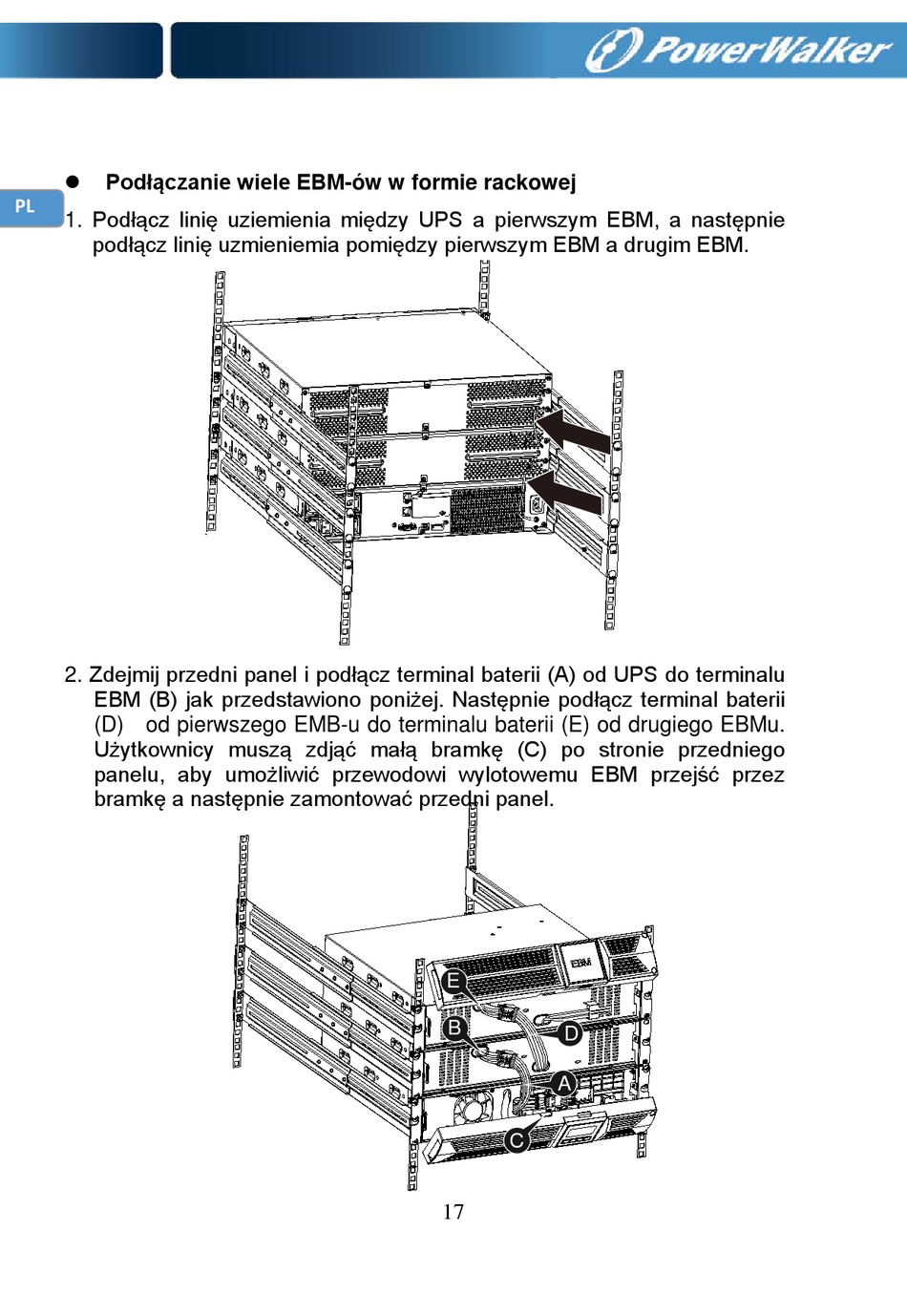

Podłączanie wiele EBM-ów w formie rackowej

PL
1. Podłącz linię uziemienia między UPS a pierwszym EBM, a następnie
podłącz linię uzmieniemia pomiędzy pierwszym EBM a drugim EBM.
2. Zdejmij przedni panel i podłącz terminal baterii (A) od UPS do terminalu
EBM (B) jak przedstawiono poniżej. Następnie podłącz terminal baterii
(D) od pierwszego EMB-u do terminalu baterii (E) od drugiego EBMu.
Użytkownicy muszą zdjąć małą bramkę (C) po stronie przedniego
panelu, aby umożliwić przewodowi wylotowemu EBM przejść przez
bramkę a następnie zamontować przedni panel.
E
B
D
A
17
