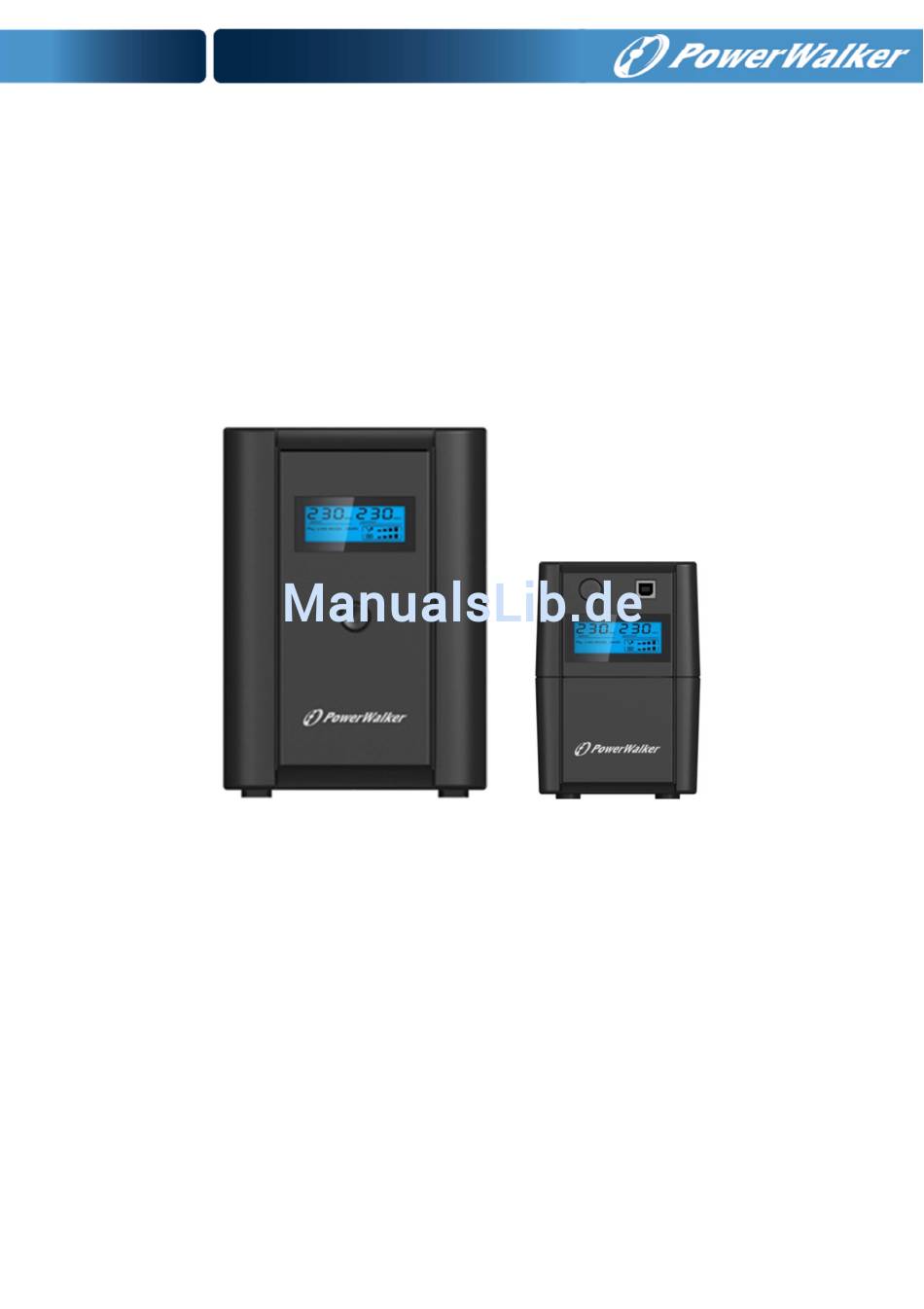

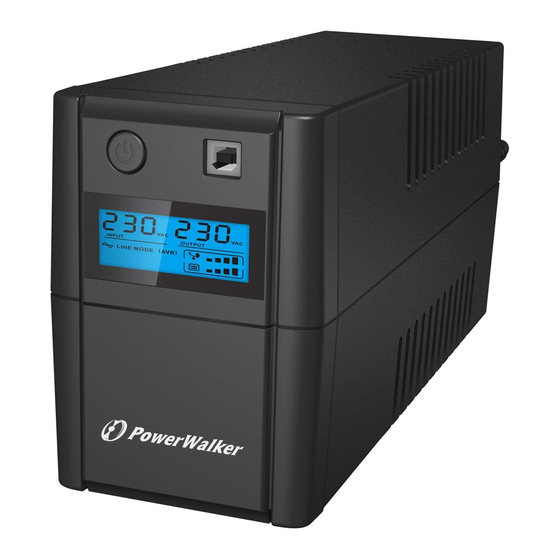

PowerWalker VI 650SE LCD Schnellstartanleitung
Line interactive ups
Verwandte Anleitungen für PowerWalker VI 650SE LCD
Inhaltszusammenfassung für PowerWalker VI 650SE LCD
- Seite 14 Line Interactive USV PowerWalker VI 650SE LCD PowerWalker VI 850SE LCD PowerWalker VI 1200 LCD PowerWalker VI 2200 LCD Kurzanleitung DE, EN, FR, PL...
- Seite 16 BEWAHREN SIE DIESE ANLEITUNG GUT AUF – Dieses Handbuch enthält wichtige Anweisungen für die Modelle PowerWalker VI 650SE LCD / 850SE LCD / 1200 LCD / 2200 LCD die während Installation und Wartung der USV-Geräte und Akkus eingehalten werden müssen.
- Seite 17 • Die USV beinhaltet eine/zwei Batterien mit hoher Kapazität. Deshalb sollte das Gehäuse der USV nicht geöffnet werden, um Gefahren von elektrischen Schlägen zu vermeiden. Wenn die Batterie repariert oder ersetzt werden muss, kontaktieren Sie bitte den Händler. • Wartung und Reparatur der Batterien sollte nur von Fachpersonal durchgeführt oder überwacht werden, das Wissen über Batterien hat und die notwendigen Vorsichtsmaßnahmen kennt.
- Seite 18 1. Einführung Die PowerWalker VI Serie ist ein intelligentes und kompaktes Line-Interactive USV-System (Unterbrechungsfreie Stromversorgung), das Ihren Computer oder empfindliche Elektrogeräte vor allen Stromstörungen, einschließlich eines kompletten Netzausfalls, schützt. Dieses Produkt ist mit zahlreichen Merkmalen ausgestattet, damit die angeschlossenen Geräte länger und zuverlässiger arbeiten können.
- Seite 19 4. Produktübersicht Vorderseite 650SE LCD & 850SE LCD 1200 LCD & 2200 LCD 1. Display Wenn das LCD gestartet wird, werden alle Informationen Im Normalmodus sieht die Anzeige wie unten dargestellt aus. 3 Sekunden lang angezeigt. Im AVR-Modus sieht die Anzeige wie unten dargestellt aus. Im Akkumodus sieht die Anzeige wie unten dargestellt aus.
-
Seite 20: Definition Der Akkukapazität
2. Lastniveaudefinition: Lastniveau Lastbalkenanzeige 0%~25% 25%~50% 50%~75% 75%~100% 3. Definition der Akkukapazität: Definition für Akkumodell 1B: Batteriebalkenanzeige Batterieniveau Batteriemodus Anderer Modus Batteriespannung<11V Batteriespannung<12,7V 11V≤Batteriespannung<11,5V 12,7V≤Batteriespannung<13,2V 11,5V≤Batteriespannung<12,5V 13,2V≤Batteriespannung<13,5V Batteriespannung≥12,5V Batteriespannung≥13,5V Definition für Akkumodell 2B: Batteriebalkenanzeige Batterieniveau Batteriemodus Anderer Modus Batteriespannung<22V Batteriespannung<25,4V 22V≤Batteriespannung<23V 25,4V≤Batteriespannung<26,4V 23V≤Batteriespannung<25V... - Seite 21 Rückseite: 650SE IEC / 850SE IEC 1200 IEC 2200 IEC 650SE Schuko / 850SE Schuko 2200 Schuko 2200 French 650SE French / 850SE French AC-Eingang 6*IEC-Ausgang USB-Anschluss AC-Eingang RJ45 LAN-/Modem-/Telefonleitung-Schutz Unterbrecher 4*IEC-Ausgang ❺ RJ11 Modem-/Telefonleitung Schutz...
- Seite 22 5. Installation und erste Inbetriebnahme Bitte überprüfen Sie das Gerät vor der Installation. Vergewissern Sie sich, dass keine Teile beschädigt sind. I: Platzierung & Lagerbedingungen Installieren Sie die USV in einem geschützten Bereich, der eine angemessene Luftzirkulation um das Gerät herum bietet und frei von starkem Staub, korrosiven Dämpfen und leitfähigen Verunreinigungen ist.
- Seite 23 III: Schließen Sie die Verbraucher an Schließen Sie die Verbraucher an die Ausgangsbuchsen an der Rückseite der USV an. Schalten Sie den Netzschalter der USV ein, damit werden die angeschlossenen Verbraucher von der USV geschützt. Do not attach a power strip or surge suppressor to the UPS. IV: Anschließen von LAN-Kabel, Modem- oder Telefonleitung zum Überspannungsschutz Schließen Sie zum Beispiel ein einzelnes Modem- oder Telefonkabel an die mit Überspannungsschutz ausgestattete „IN“...
-
Seite 24: Funktionen & Betrieb
Doppelklicken Sie auf das Symbol, um die Überwachungssoftware zu verwenden (siehe oben). • Sie können Abschaltung und Hochfahren der USV festlegen und den USV-Status per PC überwachen. • Genaue Informationen dazu finden Sie im E-Benutzerhandbuch der Software. www.powerwalker.com/winpower.html Check from time to time to get the latest... -
Seite 25: Wartung
8. Wartung I. Allgemein Die USV ist praktisch wartungsfrei: Sorgen Sie für die richtigen Umgebungsbedingungen und halten Sie die Lüftungsöffnungen frei von Staub. II. Sicherungen Falls die Wechselstromsicherung defekt ist, stellen Sie sicher, dass sie durch eine kompatible Sicherung des gleichen Fabrikats und Typs ersetzt wird. -
Seite 26: Spezifikationen
10. Spezifikationen Modell 650SE LCD 850SE LCD 1200 LCD 2200 LCD KAPAZITÄT 1200VA/600W 2200VA/1200W 650VA / 360W 850VA / 480W EINGANG Spannung 230 VAC Spannungsbereich 170~280 VAC AUSGANG Spannung 220/230/240 V AC Spannungsreglung +/-10% (Batteriemodus) Frequenzbereich 50/60Hz Frequenzreglung ±1Hz (Batteriemodus) Übertragungszeit Typisch 4-8ms Wellenform...
