5. Komunikace s PC

5.1 RS-232 a USB

Pro komunikaci mezi UPS a PC připojte váš PC k UPS pomocí USB nebo
portem RS-232. Po připojení můžete použít dodaný software pro
komunikaci s UPS. Dodaným softwarem můžete zjistit stav UPS, a pokud
dojde k výpadku energie, software uloží otevřené soubory na PC a vypne
PC.

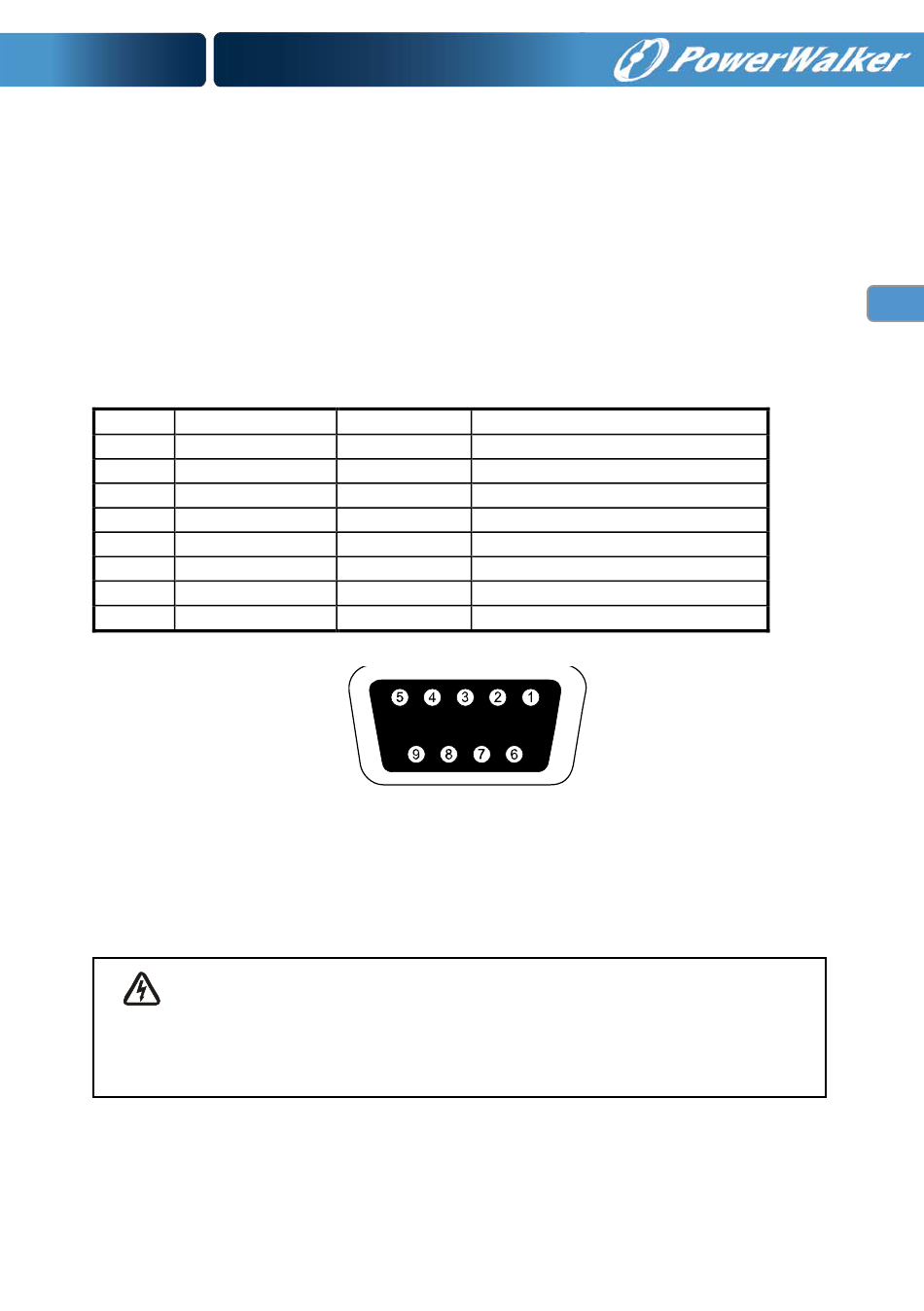

Piny v kabelu RS-232 jsou popsány v tabulce níže.
PIN # Funkce
1 BATLOW
2 RXD
3 TXD
4 DTR
5 Common
6 DTR
7 RING
8 LNFAIL1
5.2 Nouzové vypnutí (EPO)
EPO slouží pro nouzové vypnutí připojených zařízení.
Varování:
Tento obvod musí být izolován od nebezpečných obvodů s napětím
zvýšenou izolací.
I/O Popis
Výstup Nízký stav baterií
Vstup RXD
Výstup TXD
Vstup N/A
-- Common
Vstup N/A
Výstup Ring
Výstup Line fail
RS-232
