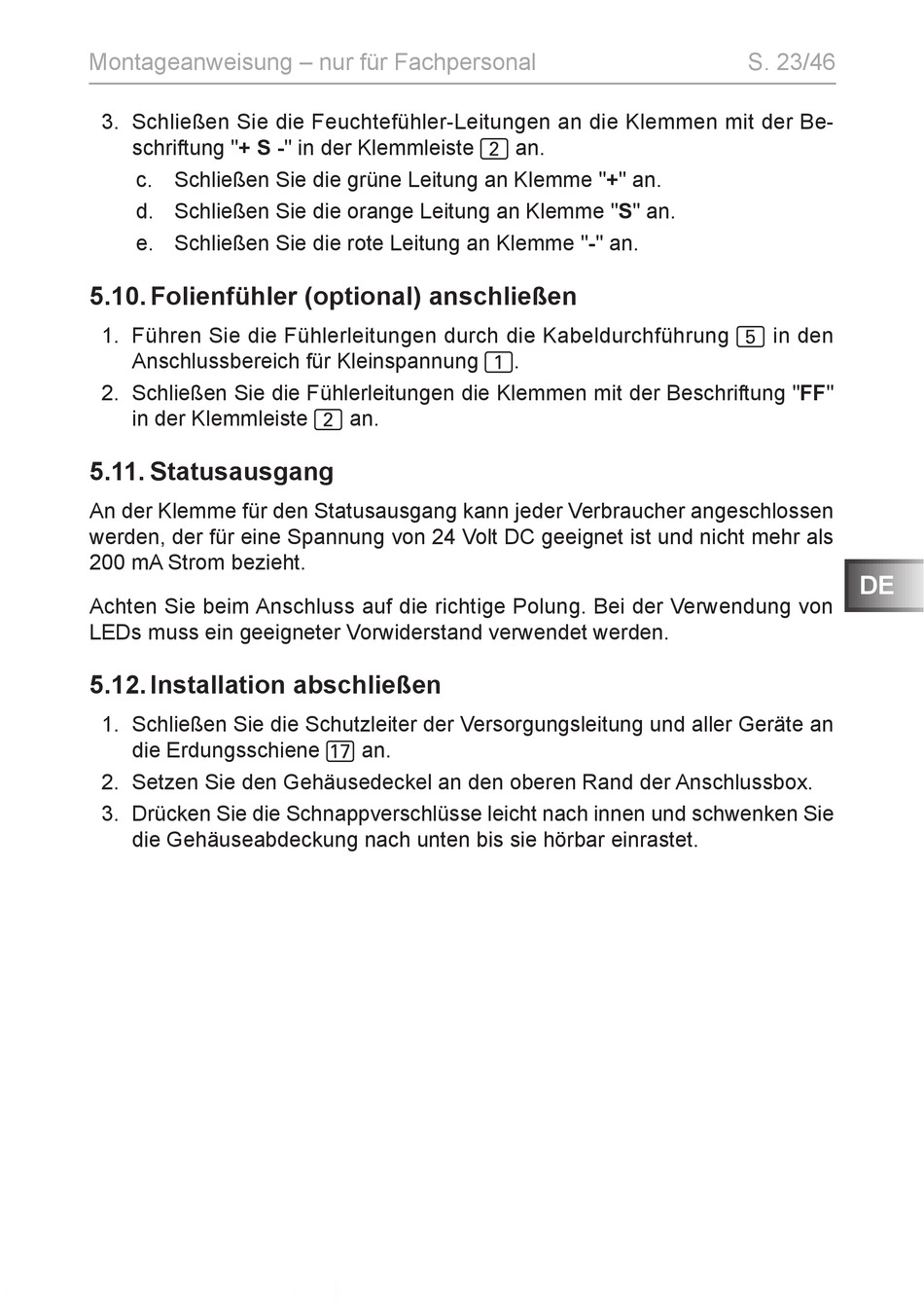

Montageanweisung – nur für Fachpersonal
3. Schließen Sie die Feuchtefühler-Leitungen an die Klemmen mit der Be-
schriftung "+ S -" in der Klemmleiste 2 an.
c. Schließen Sie die grüne Leitung an Klemme "+" an.
d. Schließen Sie die orange Leitung an Klemme "S" an.
e. Schließen Sie die rote Leitung an Klemme "-" an.
5.10. Folienfühler (optional) anschließen
1. Führen Sie die Fühlerleitungen durch die Kabeldurchführung 5 in den
Anschlussbereich für Kleinspannung 1.
2. Schließen Sie die Fühlerleitungen die Klemmen mit der Beschriftung "FF"
in der Klemmleiste 2 an.
5.11. Statusausgang
An der Klemme für den Statusausgang kann jeder Verbraucher angeschlossen
werden, der für eine Spannung von 24 Volt DC geeignet ist und nicht mehr als
200 mA Strom bezieht.
Achten Sie beim Anschluss auf die richtige Polung. Bei der Verwendung von
LEDs muss ein geeigneter Vorwiderstand verwendet werden.
5.12. Installation abschließen
1. Schließen Sie die Schutzleiter der Versorgungsleitung und aller Geräte an
die Erdungsschiene h an.
2. Setzen Sie den Gehäusedeckel an den oberen Rand der Anschlussbox.
3. Drücken Sie die Schnappverschlüsse leicht nach innen und schwenken Sie
die Gehäuseabdeckung nach unten bis sie hörbar einrastet.
