3.2.2. Power Unit Fuse Faults
Replace a blown fuse by a new one with the same
value. The placement of the fuses in the power unit
is shown in figures 6 and 7.
If the fuse for the electronic card has blown,
•
there is likely a fault in the power unit. Service
is required.
If the fuse in the line U1, U2 has blown, there
•
is a problem with lighting or fan. Check the
wiring and functioning of lighting and fan.
3.2.3. Power extension unit LTY17C (optional)
The maximum load of control unit can be increased
by 17 kW by using power extension unit LTY17C.
The power extension unit includes detailed instruc-
tions of installation.
Figure 6.

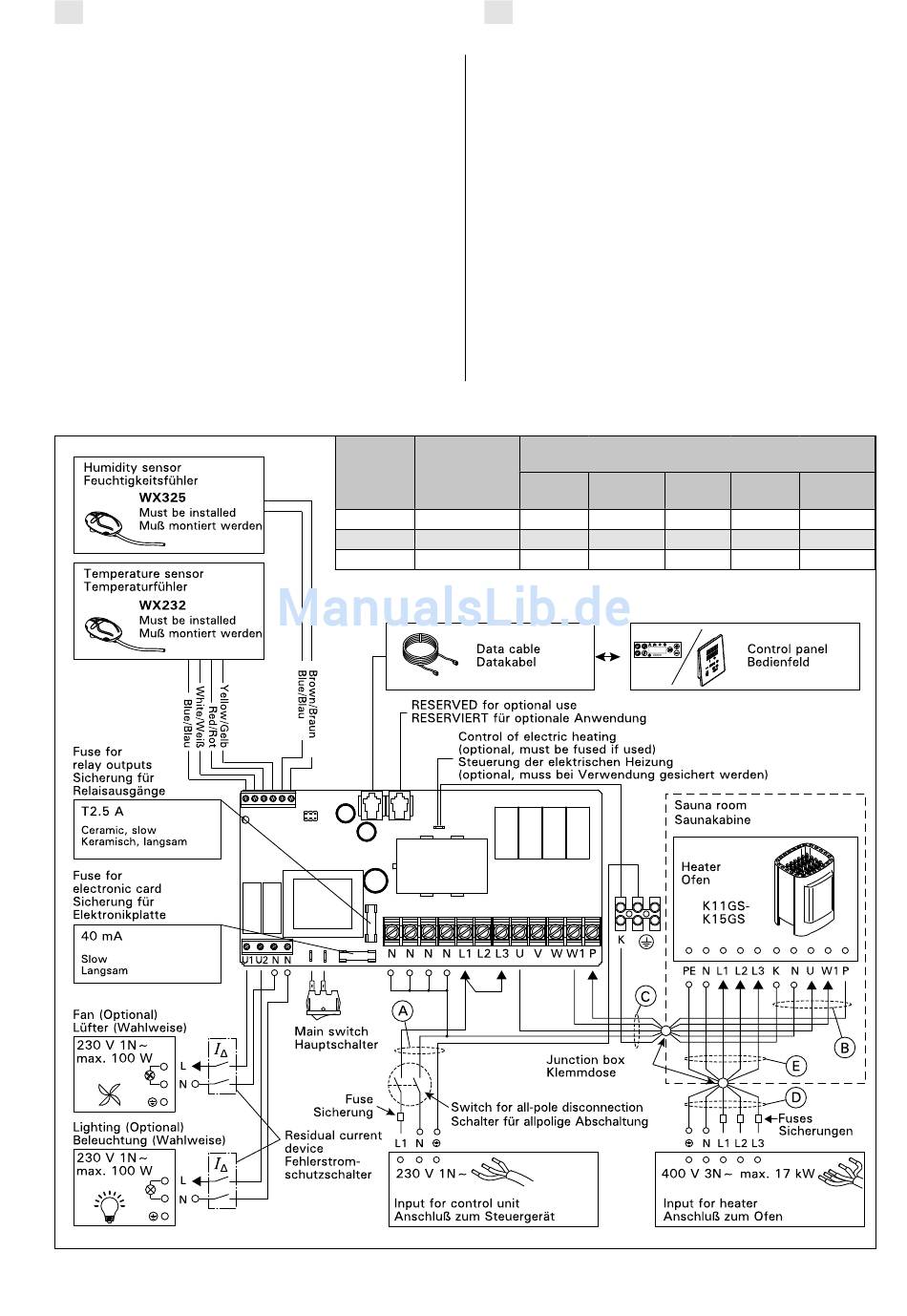

Electrical connections (K11GS–K15GS)
Abbildung 6. Elektrische Anschlüsse (K11GS–K15GS)
DE
3.2.2. Sicherungsdefekte der Leistungseinheit
Ersetzen Sie eine defekte Sicherung gegen eine Si-
cherung desselben Werts. Die Position der Siche-
rungen in der Leistungseinheit ist in Abbildungen 6
und 7 dargestellt.
•
•
3.2.3. Optionale Leistungseinheit LTY17C
(wahlweise)
Die maximale Belastung der Steuereinheit kann mit
zusätzlicher Leistungseinheit LTY17C um 17 kW
erhöht werden. Die zusätzliche Leistungseinheit ent-
hält detaillierte Anweisungen der Installation.
Heater
Fuses (A)
Ofen
Sicherungen
(A)
K11GS
3 x 10
K13.5GS
3 x 20
K15GS
3 x 25
Table 2.
Wire and fuse sizes
Tabelle 2.
Stärken von Kabeln und Sicherungen
Ist die Sicherung der Elektronikplatte defekt, so
liegt wahrscheinlich ein Defekt in der Leistungs-
einheit vor. Wartung ist erforderlich.
Ist die Sicherung in Reihe U1, U2 defekt, so
liegt ein Problem mit Beleuchtung oder Belüf-
tung vor. Prüfen Sie Verkabelung und Funkti-
onsweise von Beleuchtung und Belüftung.
Wire sizes (mm
)
2
Stärken von Kabeln (mm
B
A
H07RN-F
3 x 1,5
6 x 1,5
6 x 1,5
3 x 1,5
6 x 1,5
6 x 1,5
3 x 1,5
6 x 1,5
6 x 1,5
CX110C
CS110C
)
2
E
C
D
H07RN-F
5 x 2,5
5 x 2,5
5 x 4,0
5 x 2,5
5 x 6,0
5 x 2,5
11
