INHALT
• Abschnitt 2.3.1, „Montage des Geräts auf einer DIN-Schiene"
• Abschnitt 2.3.2, „Montage des Geräts in einer Schalttafel"
Abschnitt 2.3.1
Montage des Geräts auf einer DIN-Schiene
Für den Einbau auf einer DIN-Schiene kann der RMC30 mit einem auf der Rückseite des Chassis vorinstallierten
Halterung für die DIN-Schiene ausgestattet werden. Die Halterung ermöglicht das Aufschieben des Geräts auf eine
Standard-DIN-Hutschiene 35 mm (1,4 in).
Zur Montage des Geräts auf einer DIN-Schiene gehen Sie wie folgt vor:
1. Richten Sie den Schlitz in der Halterung mit der DIN-Schiene aus.

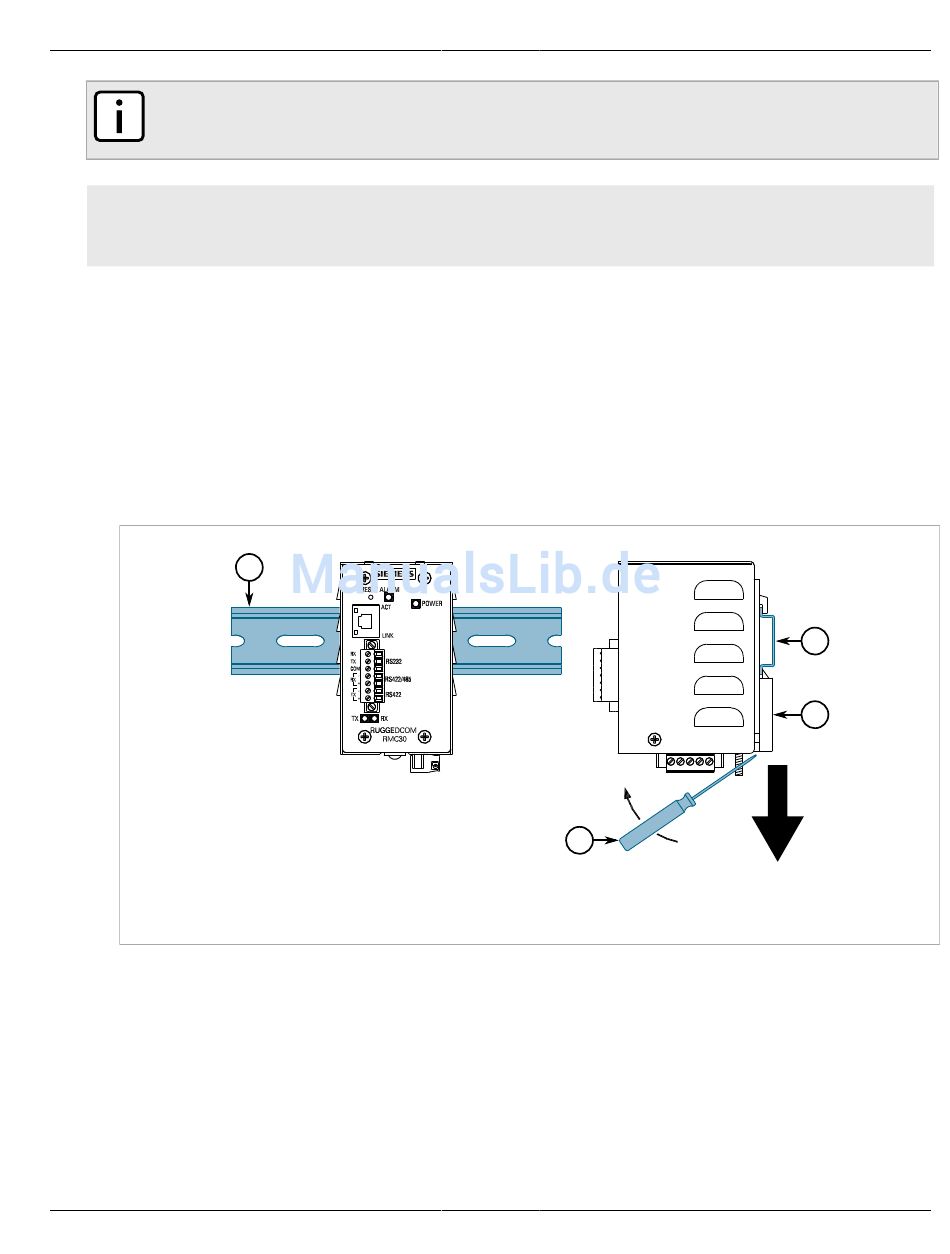

Abbildung 2: DIN-Schienenmontage
1. DIN-Schiene 2. Halterung für DIN-Schiene 3. Schraubendreher
2. Ziehen Sie die Klemme an der Halterung nach unten und schieben Sie das Gerät auf die DIN-Schiene. Wenn
nötig, öffnen Sie die Klemme mithilfe eines Schraubendrehers. Lassen Sie die Klemme los, um das Gerät an
der gewünschten Stelle zu befestigen.
Abschnitt 2.3.2
Montage des Geräts in einer Schalttafel
Zur Montage des Geräts in einer Schalttafel gehen Sie wie folgt vor:
Montage des Geräts auf einer DIN-Schiene
Kapitel 5, Maßzeichnungen.
