Technische gegevens

Camera/buiteneenheid DRC-2BAN
Beeldsensor
Temperaturbereik
Afmetingen
max. afstand camera-monitor
Monitor/hoorn DPV-2ME
Diagonaal
Afmetingen
Krachtontneming
Bedrading
Keuringsteken
Technische en optische wijzigingen zonder aankondiging voorbehooden.
Veiligheidsinstructie:
Gelieve de binneneenheid alleen in droge ruimtes te laten werken
en stel hem niet bloot aan druip- of spatwater. Gelieve er verder
op te letten dat de ventilatieopeningen niet door voorwerpen, b.v.
gordijnen of vitrages, bedekt worden. Het buitenstation moet zo
beschut mogelijk gemonteerd worden en mag niet zijn blootge-
steld aan extreme externe invloeden.
7.
Toebehoren
monitor binnenapparaat
DPV-2ME DP-2VS
art.nr.: 008601 art.nr.: 008649
1/3" CCD z/w
-10°C tot +40°C
ca. H 18,7 x B 12,3 x D 1,7 cm
ca. 100 m bij 0,8 mm 2
4" z/w
ca. H 22,8 x B 19,5 x D 6,8 cm
ca. 24 W / 5 W stand-by
2 draden (bestaande beldraad)
+ evtl. 2 draaden voor deuropener
TÜV/GS, CE
gong deuropener+
voedingseenheid
DC-2D
art.nr.: 009479A verschillende
uitvoeringen als
systeemtoebehoren
verkrijgbaar
8.

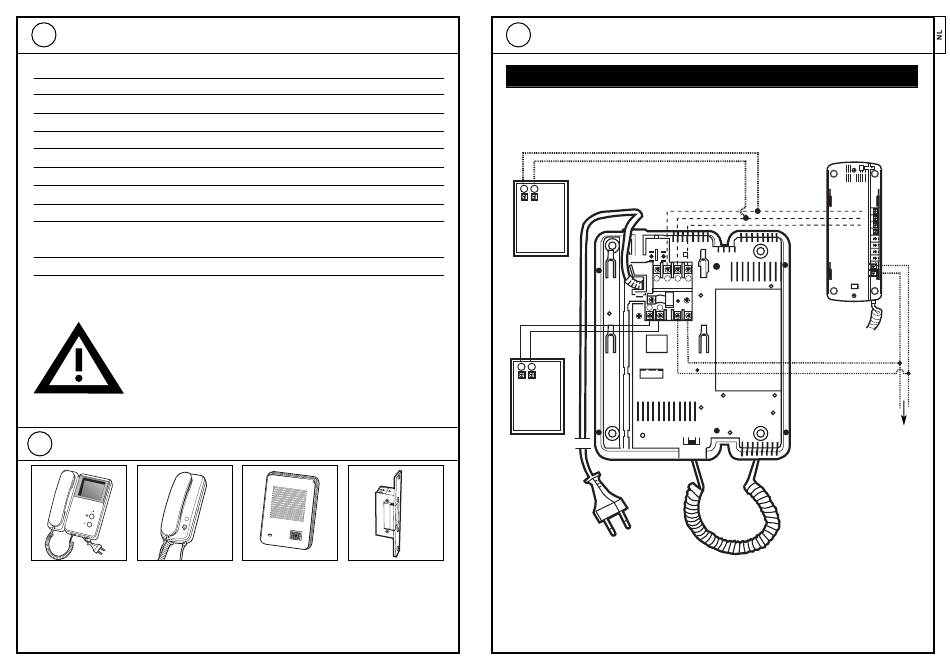

Aansluiting van het toebehoren
Optie 1: camera + 1 monitor + wandtelefoon + gong
1 2
externe gong
DC-2D
1 2 3 4
1 2
1 2
camera/
biuten-
apparaat monitor
DRC-2BAN DPV-2ME
netstekker
De aansluiting van de deuropener en van de voedingseenheid vindt u onder (5)
Bedrading
binnenapparaat
DP-2VS
1
2
3
4
S1
S2
netstekker
naar de
deuropener
