GEV ComBoy commax DPV-2ME Montageanleitung Seite 18

3.

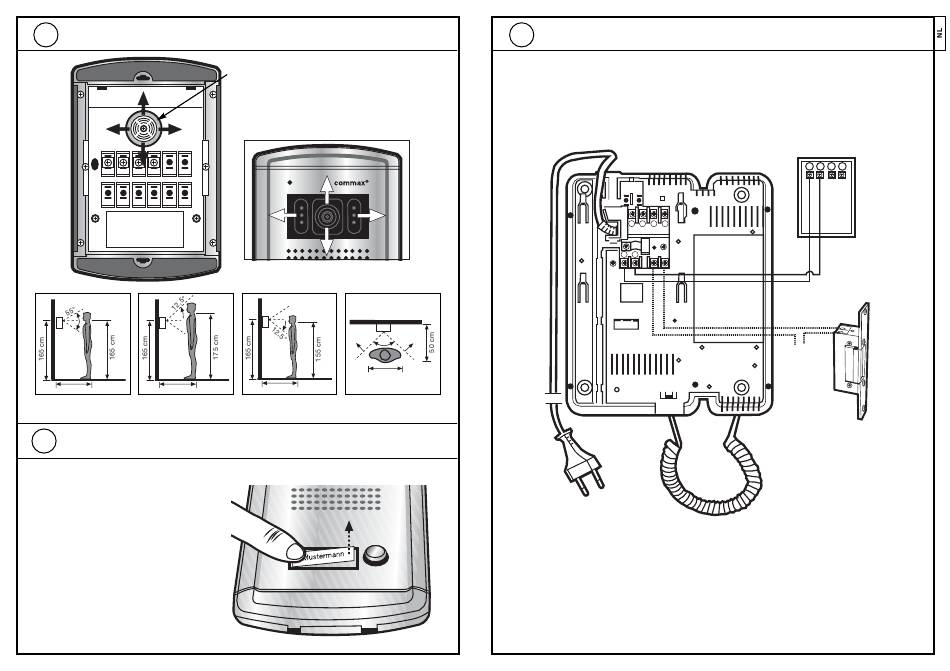

Instelling van de camera
1 2 3 4 5 6
7 8 9 10 11 12
50 cm 50 cm
normale stand neiging naar boven
4.
Afdekking naambordje
Verwangen van het naambordje moge-
lijk door de afdekking aan de zijkant
naar beneden te drukken.
Daarna de plastic afdekking naar
boven eruit trekken. De afdekking
wordt er in omgekeerde volgorde weer
ingestoken.
DRC-2BAN
Het objektief / LED-element kan om de
camerahoek aan te passen in een boven-
ste, onderste of zijdelingse stand
gezwenkt worden.
68°
12,5° 12,5°
46 cm
50 cm
neiging naar beneden opnamehoek zijdelings
5.
Bedrading
monitor
DPV-2ME
1 2 3 4
1 2
netstekker
camera/buitenapparaat
DRC-2BAN
1 2 3 4
externe
voedings-
eenheid
(optie)
deuropener
(optie)
